R&S
UPP
5.2.2 Ausgänge des Universal-Generators
Bedienhandbuch 1411.1055.31 ─ 09

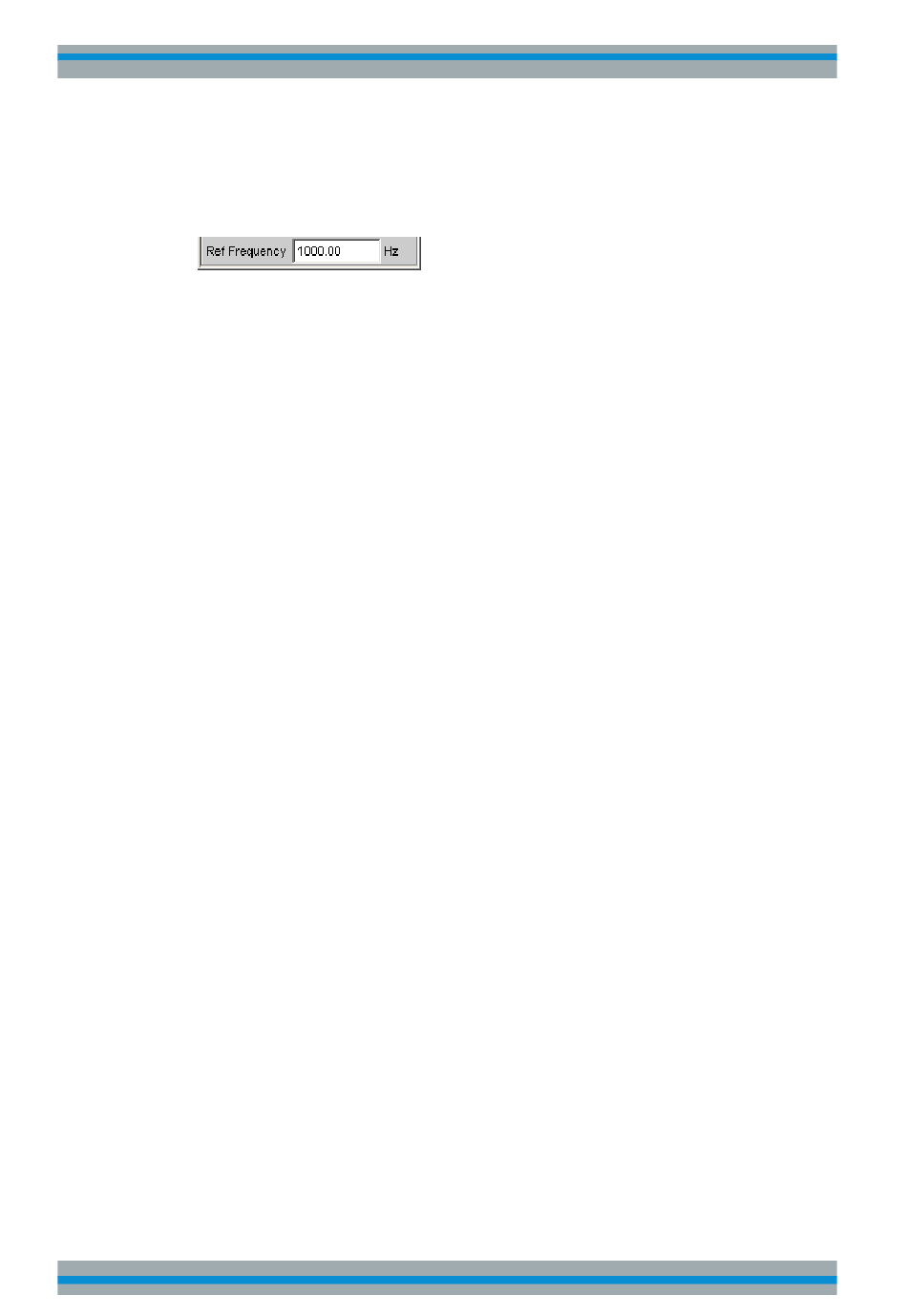

Die relative Frequenz des Generatorsignals bleibt unverändert. Durch Variieren der
Referenzfrequenz kann somit beispielsweise die Grundwelle eines mittels Multisinus
eingestellten Klirrspektrums verschoben werden, ohne dass die Oberwellen vom
Benutzer neu berechnet und eingestellt werden müssen.
Fernsteuerbefehl:
SOURce:FREQuency:REFerence
Die Ausgänge des analogen R&S UPP-Generators können bezüglich Channel und
Output Type verschieden konfiguriert werden (siehe vorheriges Kapitel). Ab den Seri-
ennummern 120100, 140100, 180100 kann die Ausgangsimpedanz zwischen 25 Ω
und 600 Ω umgeschaltet werden, davor waren 25 Ω fest eingestellt. Nachfolgend ist
das Prinzipschaltbild des Generator-Ausgangs dargestellt.
Allice Messtechnik GmbH
Analog Generator konfigurieren
auf Seite 707
Gerätefunktionen
211
