R&S
UPP
4.7.12 Übernahme von Parametern – Track-Box
4.7.13 Eingabehilfen
Bedienhandbuch 1411.1055.31 ─ 09

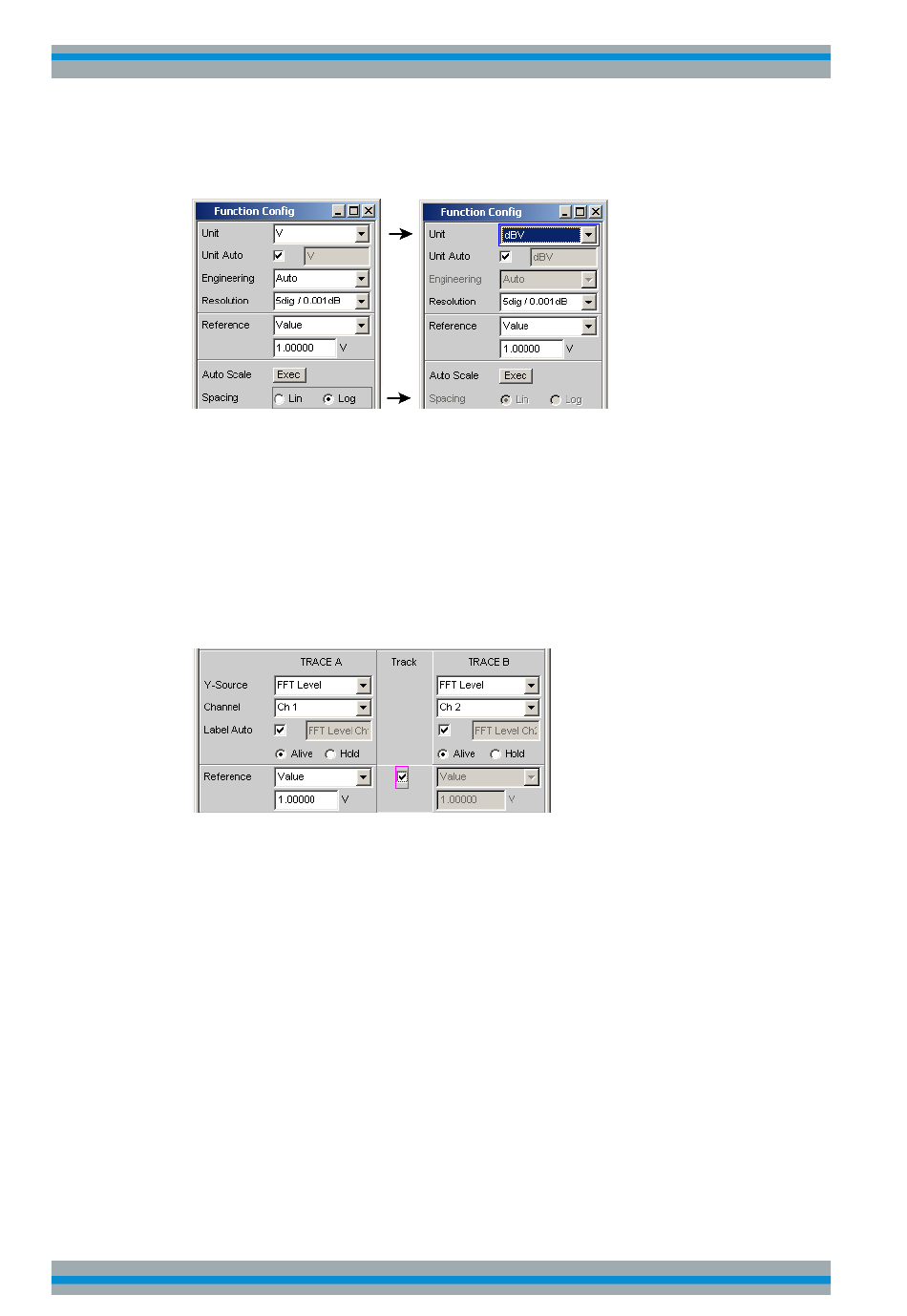

Auch bei der Übernahme von Parametern mit Hilfe der Track-Boxen kommen Anzeige-
felder zum Einsatz.
In vielen Fällen sollen Einstellungen z.B. für beide Messkanäle oder für beide Kurven-
züge gelten. Der R&S UPP bietet hier die Möglichkeit, in mehrspaltigen Panels Einstel-
lungen von der linken zur rechten Spalte zu übernehmen, ohne den Parameter ein
zweites Mal eingeben zu müssen.
Hierzu dienen die Track-Boxen, die in einer eigenen Spalte eingeblendet sind. Track-
Boxen gelten immer für eine ganze Funktionsgruppe.
Wird die entsprechende Track-Box aktiviert, so gelten alle Einstellungen innerhalb der
Funktionsgruppe für beide Spalten. Alle Felder mit übernommenen Einstellungen in
der rechten Spalte werden als Anzeigefelder dargestellt. Sie sind grau schattiert und
können nicht bedient werden, solange die Track-Funktion aktiviert ist. Ändert sich eine
Einstellung im zugrunde liegenden Einstellfeld in der linken Spalte, so wird diese Ände-
rung auch im Anzeigefeld der rechten Spalte angezeigt.
Am unteren Rand des Bildschirms, über der Softkey-Leiste, werden Informationen zu
den möglichen Eingaben gegeben. Sowohl die in der Softkey-Leiste angebotenen Ein-
heiten als auch die in der Zeile "Valid Range" angegebenen Grenzen beziehen sich
immer auf die markierte Einstellzeile. Der zulässige Wertebereich wird dabei in der
gerade gewählten Einheit angegeben.
Allice Messtechnik GmbH
Manuelle Bedienung
Einstellungen in den Panels
145
