R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
Eine ausführliche Beschreibung mit den detaillierten Möglichkeiten zu den Einstellun-
gen in diesen Panels siehe
Einige grundsätzlichen Einstellungen zu den Messwertlisten werden hier beispielhaft
beschrieben.
Die in den Listen angezeigten Messwerte sind grundsätzlich mit den Werten der Mess-
wertgrafiken gekoppelt. Dies bedeutet, alle Einstellungen in den Konfigurationspanels
wie Unit, Engineering, eingestellte Grenzwerte etc. gelten für die Listen auf gleiche
Weise.
Auch die Position der Cursor wird in den Listen abgebildet; die Nummer des Messwer-
tes, auf dem der Cursor steht, wird farbig hinterlegt. Ebenfalls wirkt die über die Soft-
keyleiste eingestellte Schrittweite für die Cursorbewegung (siehe voriger Abschnitt)
auch auf die Bewegung der Cursor in der Messwertliste.
Zum Navigieren in den Listen:
●
Mit der Maus klickt man entweder den gewünschten Wert an oder man navigiert
mit Hilfe der Bildlaufleiste.
●
Sobald man durch einen Mausklick einen Wert in der Liste markiert hat (blauer
Auswahlrahmen) kann man mit den Cursor-Tasten Up/Down und den Tasten TAB/
Shift+TAB in den Spalten und mit den Cursor-Tasten Left/Right in den Zeilen navi-
gieren.

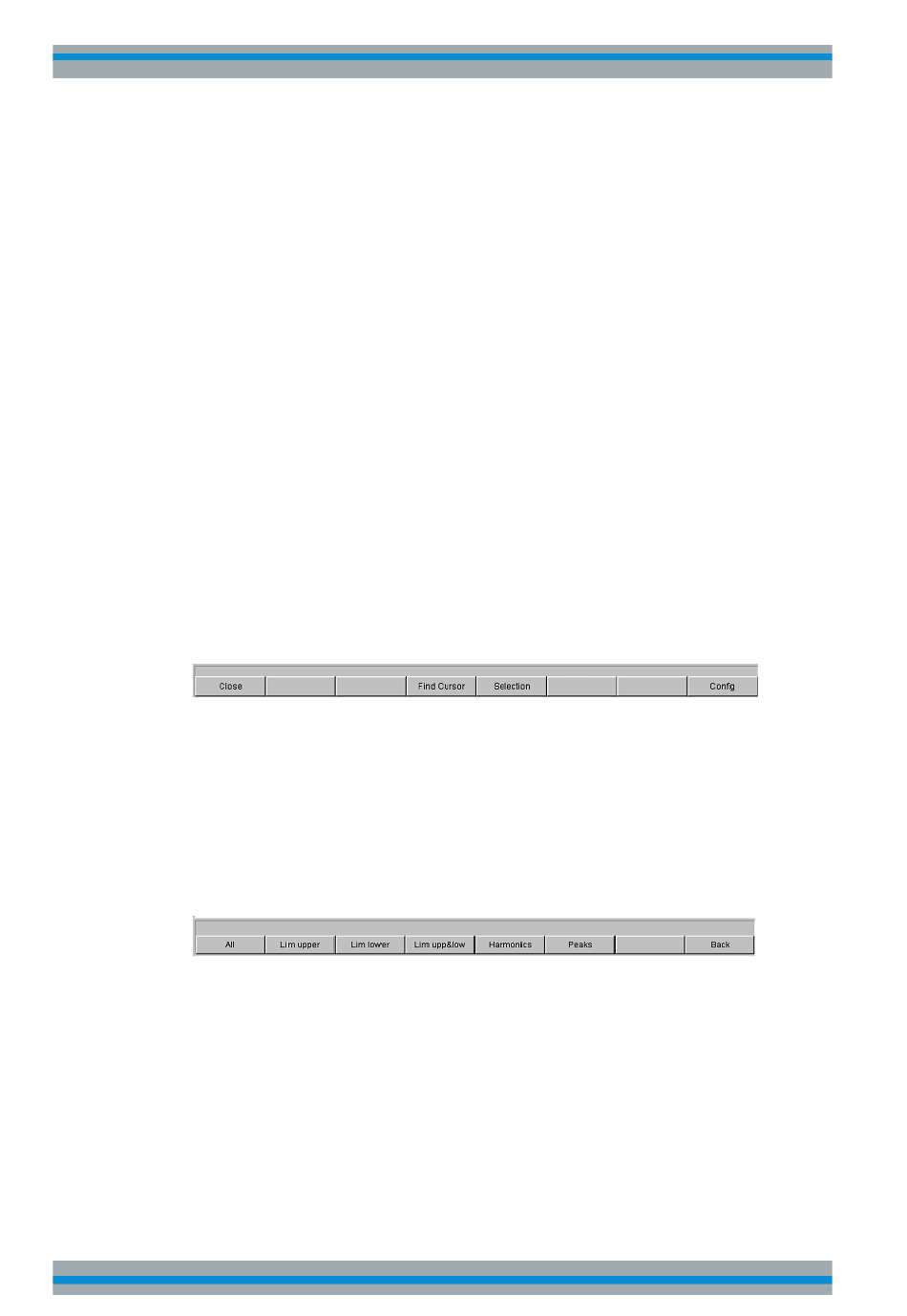

Sobald die Messwertliste den Fokus hat, erscheinen am unteren Bildschirmrand Soft-
keys.
Der Button "Close" schließt die Messwertliste.
Betätigt man den Button "Find Cursor", so stellt die Messwertliste einen Ausschnitt der
Messwerte so dar, dass sich der mit dem Cursor markierte Wert in der Mitte der Liste
befindet. Sind beide Cursor angeschaltet, so toggelt dieser Button zwischen den bei-
den Cursorwerten hin und her.
Mit dem Button "Selection" ist es möglich, die Auflistung der angezeigten Messwerte
einzuschränken, d.h. nur ausgewählte Zeilen aufzulisten. Betätigt man diesen Button,
so erscheint eine weitere Softkey-Ebene zur Auswahl der angezeigten Werte wie folgt:
Je nach Wahl des entsprechenden Softkeys werden in der Messwertliste aufgelistet:
●
alle
●
nur die Werte die obere, untere oder beide Grenzwerte überschreiten,
●
nur Harmonische oder
●
nur Peaks
Cursor in Listen mit mehreren Einzelkurven
Besteht eine Messkurve (TRACE) aus mehreren Einzelkurven (Scans), so werden
jeweils nur die Werte eines Scans in der Liste dargestellt. Welcher Scan aufgelistet
Kapitel 5.45,
"Messwert-Liste",
Allice Messtechnik GmbH
Manuelle Bedienung
Messwertanzeigen
auf Seite 586.
176
