Bedienhandbuch 1411.1055.31 ─ 09
"aktiviert"
Untere Grenzwertprüfung eingeschaltet.
Mit der nachfolgenden Einstellzeile wird ein unterer Grenzwert in der
Einheit eingegeben, die in der Einstellzeile Unit gewählten wurde.
Für das Messergebnis kann ein unterer Grenzwert definiert werden.
Jeder Messwert wird mit diesem Grenzwert verglichen.
Bei einer relativen Einheit wird der zugehörige Referenzwert (einige
Einstellzeilen oberhalb) übernommen.

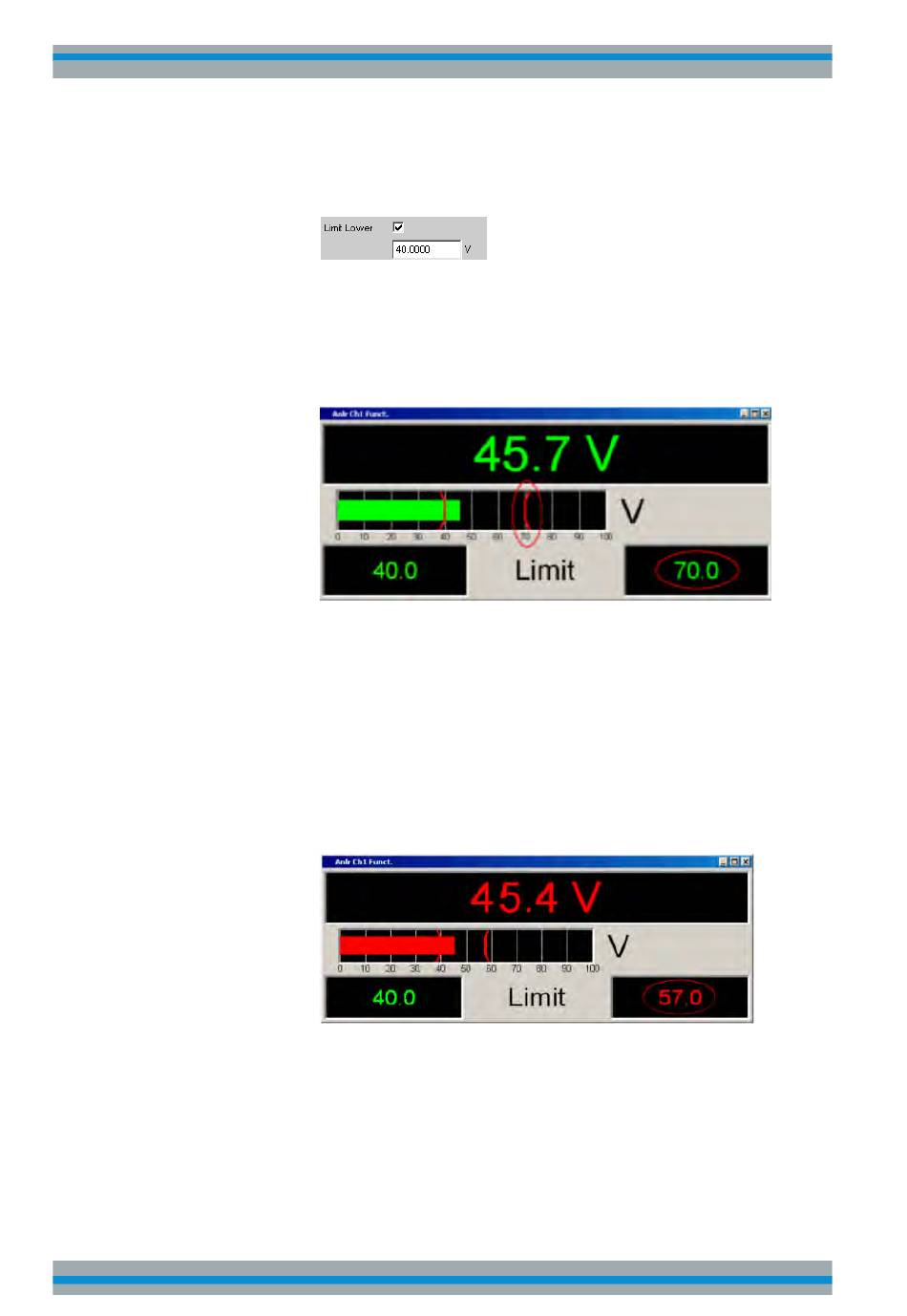

Der untere Grenzwert wird als Wert (links unten) und als rote Grenz-
wert-Markierungen in der Balkenanzeige dargestellt.
Sowie eine Grenzwertunterschreitung vorliegt, wechseln Messergeb-
nis und Balkenanzeige von grün nach rot, liegt keine Grenzwertunter-
schreitung mehr vor, erscheinen Messergebnis und Balkenanzeige
wieder grün.
Auch im Numerischen Anzeigefeld kennzeichnet ein roter Messwert
eine aktuelle Grenzwertverletzung:
Um die Messergebnisanzeige bezüglich einer Grenzwertverletzung
nicht unablässig über einen längeren Zeitraum beobachten zu müs-
sen, bewirkt eine einmalige Unterschreitung des unteren Grenzwer-
tes nach START, dass der untere Grenzwert dauerhaft rot dargestellt
wird und somit optisch eine Grenzwertunterschreitung festhält.
START oder eine neue Eingabe des Grenzwertes setzt diese Halte-
funktion zurück.
Im Numerischen Anzeigefeld ist diese Haltefunktion nicht erkenntlich!
Allice Messtechnik GmbH
Gerätefunktionen
Kombi-Anzeige
611
