R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

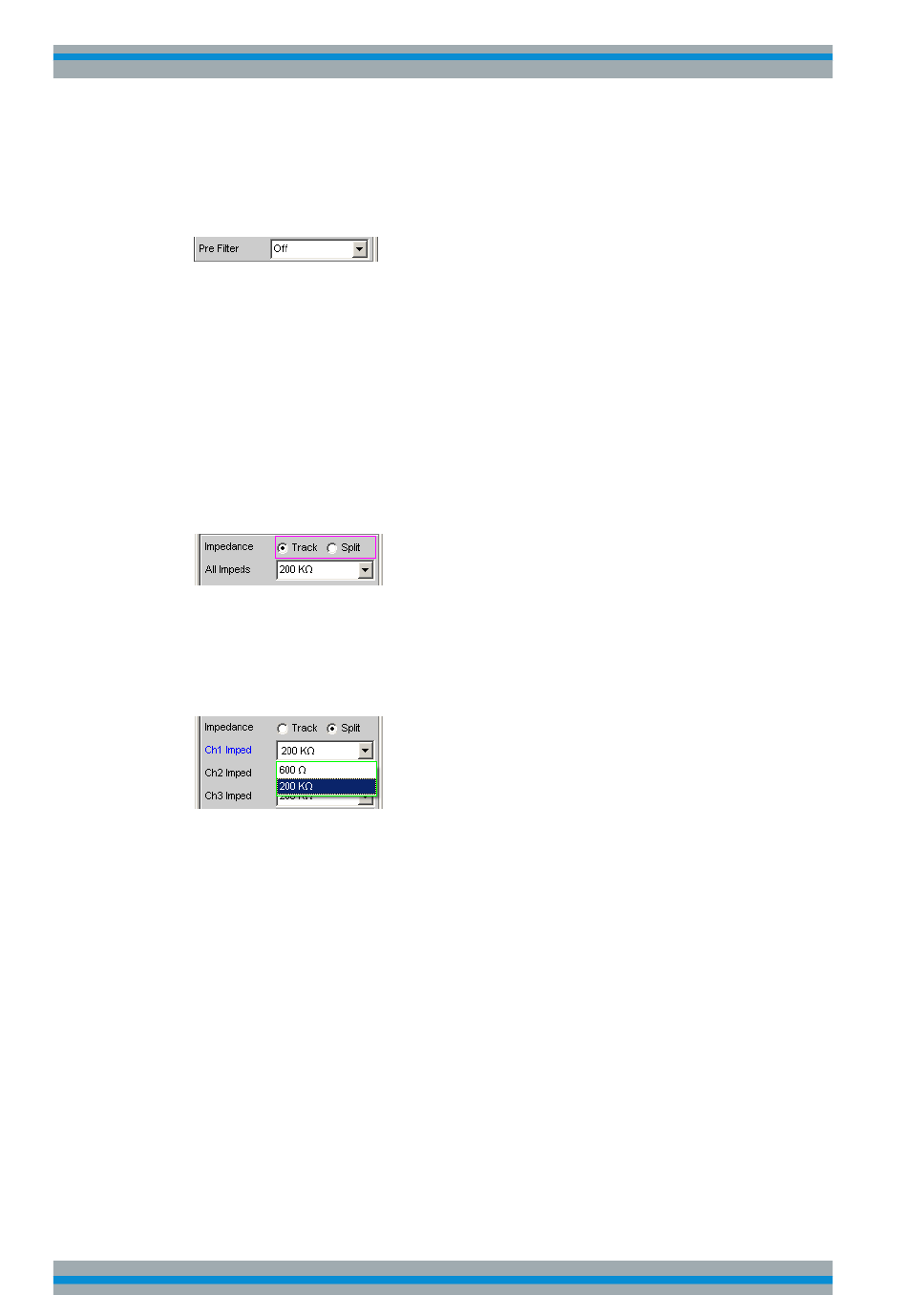

Pre Filter
Das gewählte Pre Filter wirkt auf alle Messfunktionen. Damit ist eine gewünschte Vor-
filterung möglich, ohne bei den einzelnen Messfunktionen das entsprechende Filter
auszuwählen.
Zur Charakteristik der verschiedenen Filter, siehe
Fernsteuerbefehl:
auf Seite 788
INPut<n1>:FILTer
Beschreibung der Filter und deren Einstellparameter siehe
Tabelle",
auf Seite 483
Impedance
Ab den Seriennummern 120100, 140100, 180100 kann die Eingangsimpedanz zwi-
schen 200 kΩ und 600 Ω umgeschaltet werden, davor waren 200 kΩ fest eingestellt..
Die Einstellung der Eingangsimpedanz ist wahlweise gemeinsam für alle 8 Kanäle
(Track) oder für jeden Kanal getrennt vorzunehmen (Split).
Fernsteuerbefehl:
INPut:MIMPedance:CHANnels
Chx Imped
Kanalindividuelle Einstellung der Eingangsimpedanz.
Mit der Einstellung "Split" stehen für jeden der 8 Kanäle die beiden Impedanzen 600 Ω
oder 200 kΩ zur Verfügung. Geringfügige Einschränkungen bei den Chx Range-Ein-
stellungen (siehe nächste Seite) schützen die 600 Ω-Eingangswiderstände vor Über-
lastung.
Mit der Einstellung "Track" wird die Eingangsimpedanz für alle 8 Kanäle gemeinsam
eingestellt.
Fernsteuerbefehl:
INPut:MIMPedance<n2>
Range
Die Messbereichswahl erlaubt das optimale Einstellen auf einen von der Messaufgabe
abhängigen Spannungsbereich.
Ähnlich wie bei der Umschaltung zwischen AC- und DC-Kopplung kann auch bei der
Bereichseinstellung zwischen einer gemeinsamen Einstellfunktion aller Bereiche der
aktiven Kanäle und der voneinander unabhängigen Einstellung pro Kanal gewählt wer-
den.
Kapitel 5.37,
auf Seite 741
auf Seite 741
Allice Messtechnik GmbH
Gerätefunktionen
Analogen Analyzer konfigurieren
"Filter",
auf Seite 481.
Kapitel 5.37.4, "Filter-
319
