5.25 Frequenzbandanalyse

5.25.1 N-tel-Oktav-Analyse

Bedienhandbuch 1411.1055.31 ─ 09
Das in das Messobjekt eingespeiste Signal muss daher folgende Anforderungen erfül-
len:
Die positive Amplitude muss größer als die negative Amplitude sein.
Die Wiederholrate muss 50 Hz oder ein ganzzahliges Vielfache davon betragen.
Als Signalquelle wird die Signalfunktion Polarity des internen Universalgenerators
empfohlen. Es können aber auch die Polaritätssignale anderer R&S Audioanalysatoren
(z.B. R&S UPL, R&S UPD, R&S UPV) verwendet werden. Bei Einsatz einer externen
Signalquelle kann z.B. ein Sinus

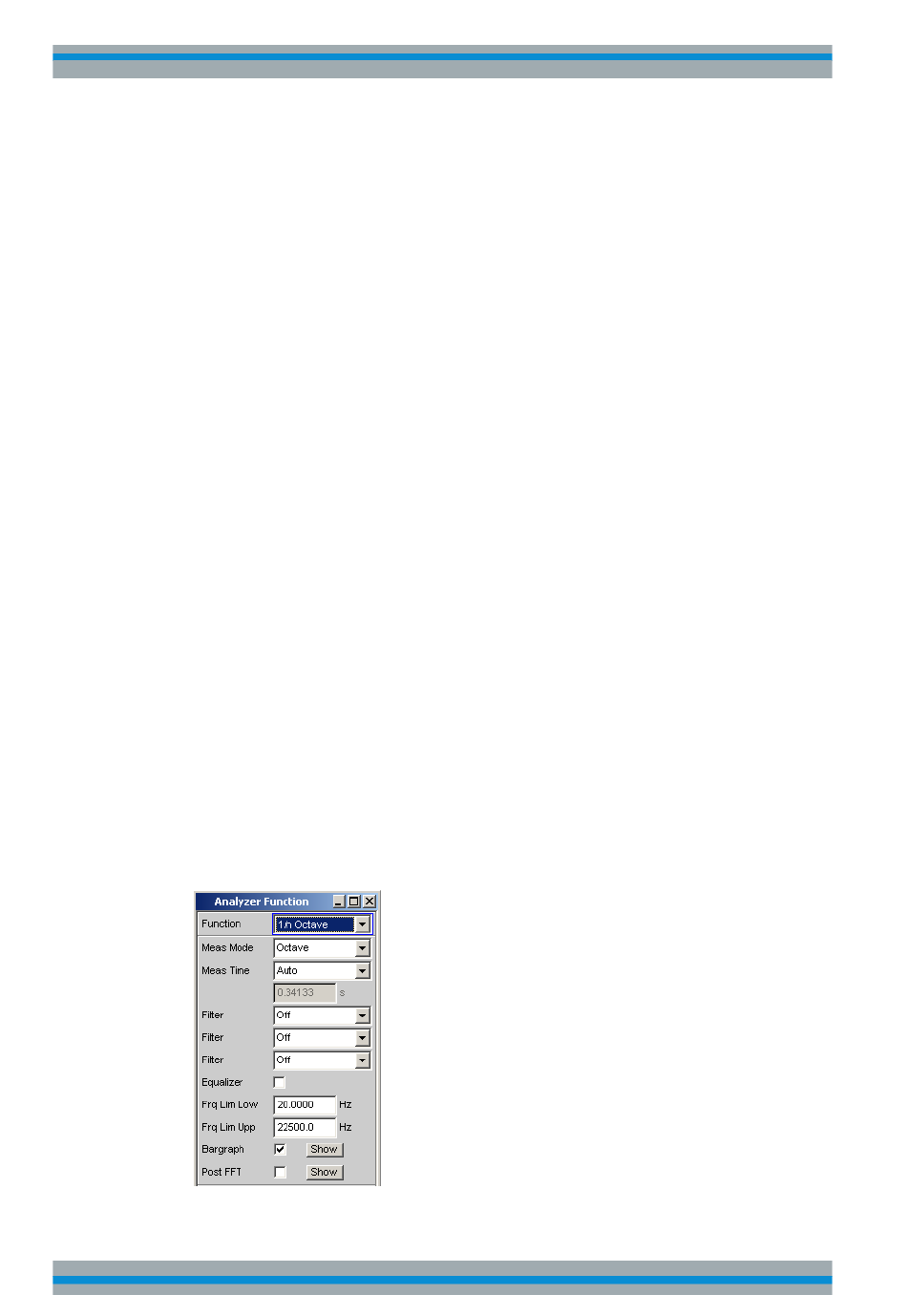

Function
Umschalten der Messfunktion auf Polaritätsmessung
Als Funktions-Messergebnis wird
+ 1.0 Pol für ein unverpoltes Signal und
– 1.0 Pol für ein verpoltes Signal
angezeigt.
Weitere Einstellungen sind nicht erforderlich.
Hinweis: Bei Verwendung von nicht-DC-freien Polaritätssignalen sollte im Analog-
Analysator vorzugsweise mit DC-Kopplung gemessen werden, um die negative Ampli-
tude möglichst klein zu halten.
Fernsteuerbefehl:
SENSe[1]:FUNCtion
POLarity
Diese Messfunktion ist nur bei installierter Option R&S UPP-K601 (1/n-Oktav-Analyse)
verfügbar. Sie wird für alle Analysator-Instrumente angeboten.
