2.1.5 Analoge Audio-Schnittstellen
Bedienhandbuch 1411.1055.31 ─ 09
Hinweis
Diese Schnittstelle ist nur bei eingebauter Option R&S UPP-B8 (Multi-Kanal-Audio-
Generator) verfügbar!
ANALOG OUT
Acht analoge Ausgänge, die auf die Pins einer 25-poligen D-Sub-Buchse herausge-
führt werden.
Als Zubehör für die Option R&S UPP-B8 (Multi-Kanal-Audio-Generator) ist eine Kabel-
peitsche mit einem 25-poligen D-Sub-Stecker auf der einen und acht XLR-Stecker auf
der anderen Seite erhältlich (Option R&S UP-Z8A, Bestellnummer siehe Datenblatt).
DIGITAL OUT
Acht Ausgänge im S/P DIF-Format gemäß IEC 60958 (Unbal), die auf einer 9-polige
D-Sub-Buchse herausgeführt werden.
Als Zubehör für die Option R&S UPP-B8 (Multi-Kanal-Audio-Generator) ist eine Kabel-
peitsche mit einem 9-poligen D-Sub-Stecker auf der einen und fünf BNC-Stecker auf
der anderen Seite erhältlich (Option R&S UP-Z8D, Bestellnummer siehe Datenblatt).
Aus- und Eingangssteckverbindungen (XLR) des analogen Generators und Analysa-
tors.

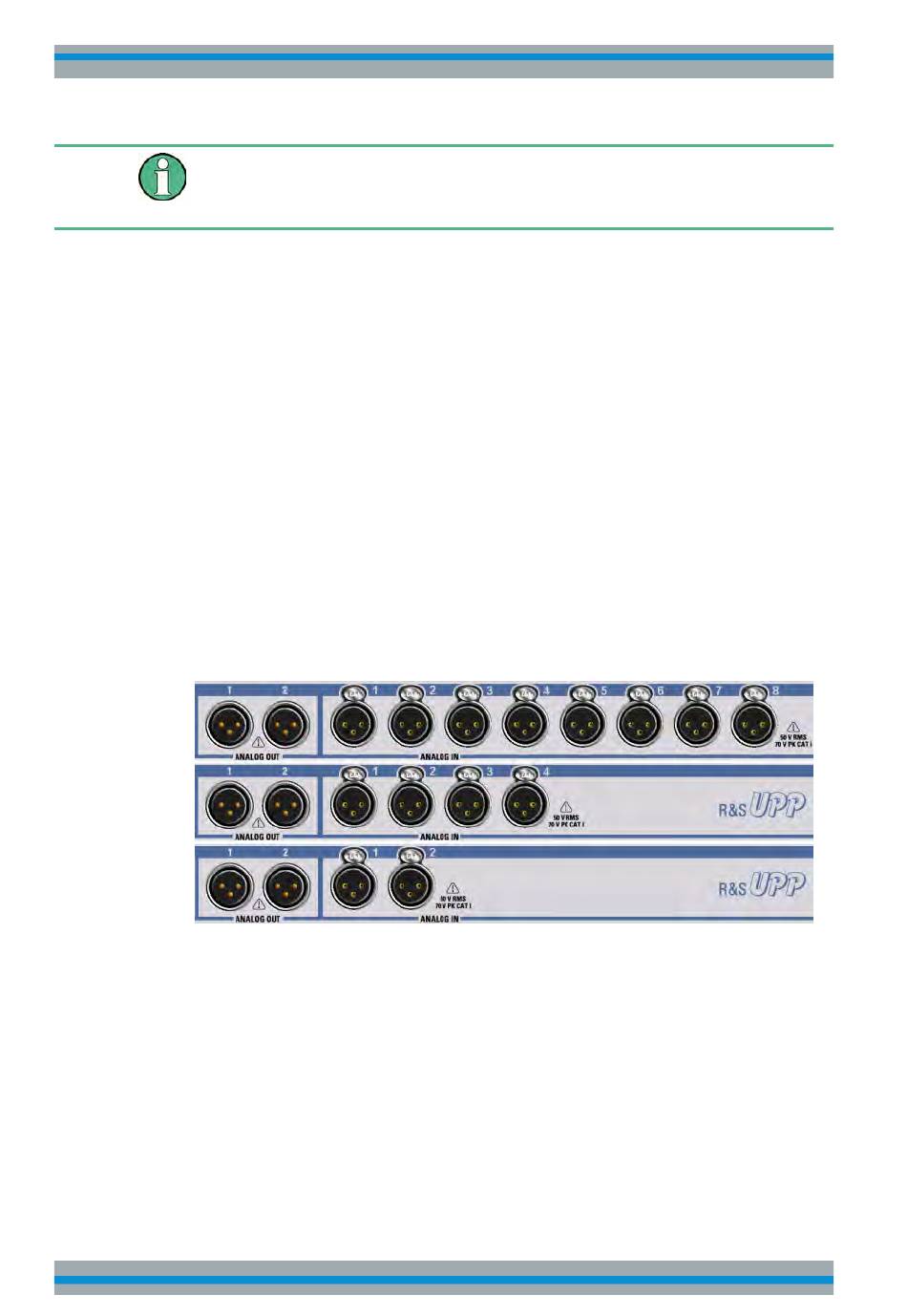

Bild 2-2: R&S UPP-Varianten von oben nach unten: R&S UPP 800, R&S UPP 400, R&S UPP 200
