R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
Function
Umschalten der Messfunktion auf FFT-Analyse.
Als Funktions-Messergebnis wird der bandbegrenzte und ggf. gefilterte RMS-Wert
angezeigt. Die Berechnung des RMS-Wertes erfolgt durch Integration über alle
Betrags-Bins von Start bis Stop.
Als Freq/Phase-Messergebnis wird der aus der FFT ermittelte Frequenz- bzw. Phasen-
wert angezeigt, wenn als Meas Time der Frequenzmessung Precision eingestellt ist.
Bei AC-Kopplung (analog) bzw. DC-Suppress (digital) wird die DC-Glocke nicht mitge-
messen. Diese ist bei Verwendung einer Window-Funktions 5 Bins breit, so dass dann
die unteren 6 Bins nicht in das RMS-Ergebnis einfließen.
Hinweis: Um sehr tieffrequente Signale im RMS-Wert zu erfassen, muss entweder die
FFT-Size groß genug gewählt werden (damit die gesuchten Signalanteile oberhalb des
6. Bins liegen) oder das Rechteck-Window verwendet werden, welches nur das DC-
Bin ignoriert.

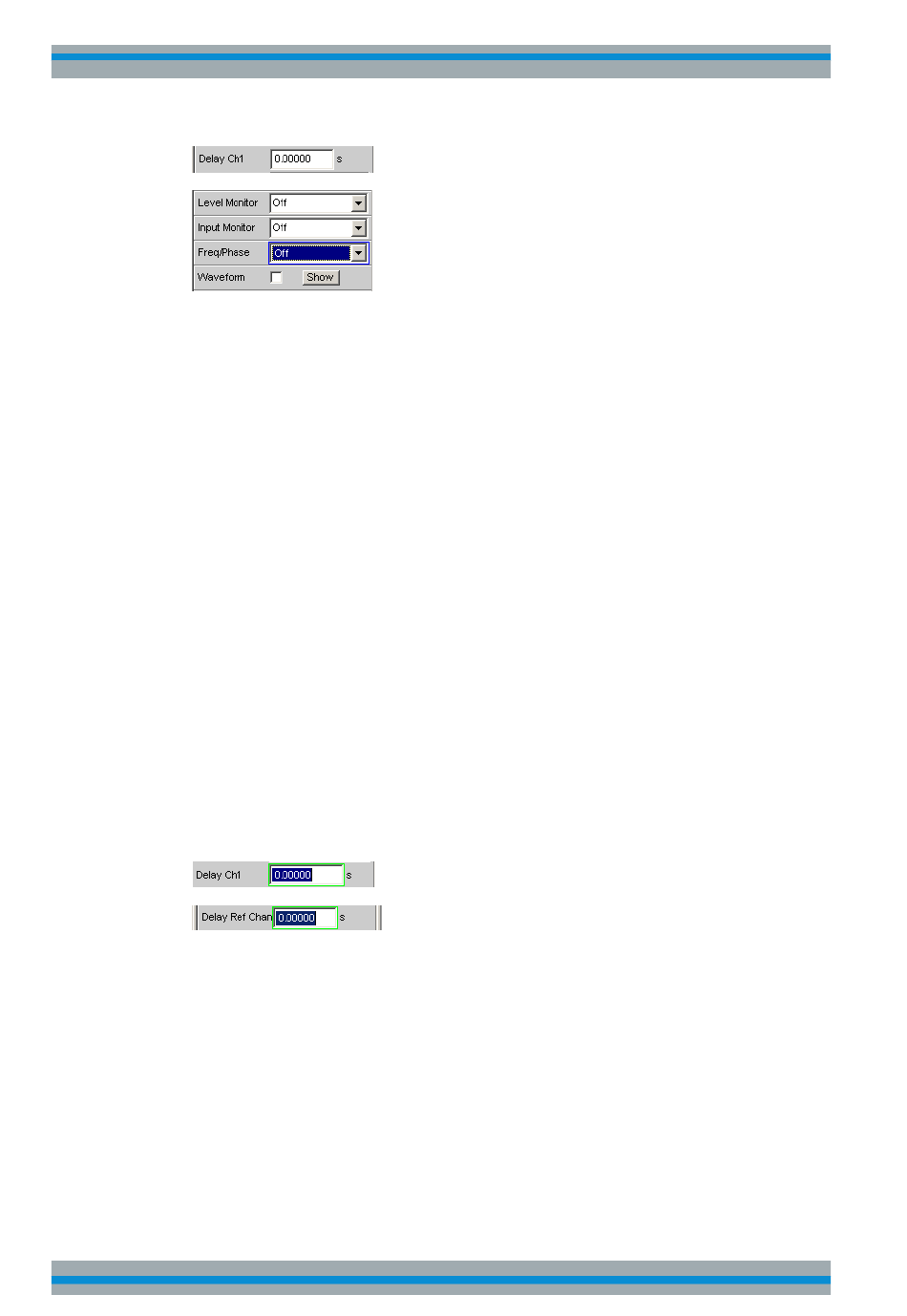

Der dargestellte Panel-Ausschnitt gibt eine auf 12 kHz bandbegrenzte (d.h. Digital-)
FFT wieder.
Bei dieser FFT ist der Start-Wert immer 0.0 Hz, der Stop-Wert die resultierende Band-
breite. Resolution und Meas Time ergeben sich aus der gewählten FFT Size.
Fernsteuerbefehl:
SENSe[1]:FUNCtion
FFT
Delay Ch1, Delay Ref Chan
Aktivierung der Laufzeit-Kompensation
Dient zum Ausgleich von Laufzeitunterschieden des Messobjekts.
Zweikanal-Analysatoren:
Eingegeben wird die Zeit, um die der Kanal 1 gegenüber dem Kanal 2 verschoben
werden soll. Ist die Laufzeit von Kanal 2 kürzer als die von Kanal 1, dann kann dies
durch die Eingabe einer negativen Zeit ausgeglichen werden.
Multikanal-Analysatoren:
Eingegeben wird die Zeit, um die der Kanal, der durch die Einstellzeile "Ref Channel"
im Analyzer Config-Panel bezeichnet ist, gegenüber den anderen Kanälen verschoben
werden soll. Ist die Laufzeit der anderen Kanäle kürzer als die des "Ref Channel",
dann kann dies durch die Eingabe einer negativen Zeit ausgeglichen werden.
Allice Messtechnik GmbH
Gerätefunktionen
FFT-Analyse
429
