R&S
UPP
4.8.4.6
Bedienhandbuch 1411.1055.31 ─ 09

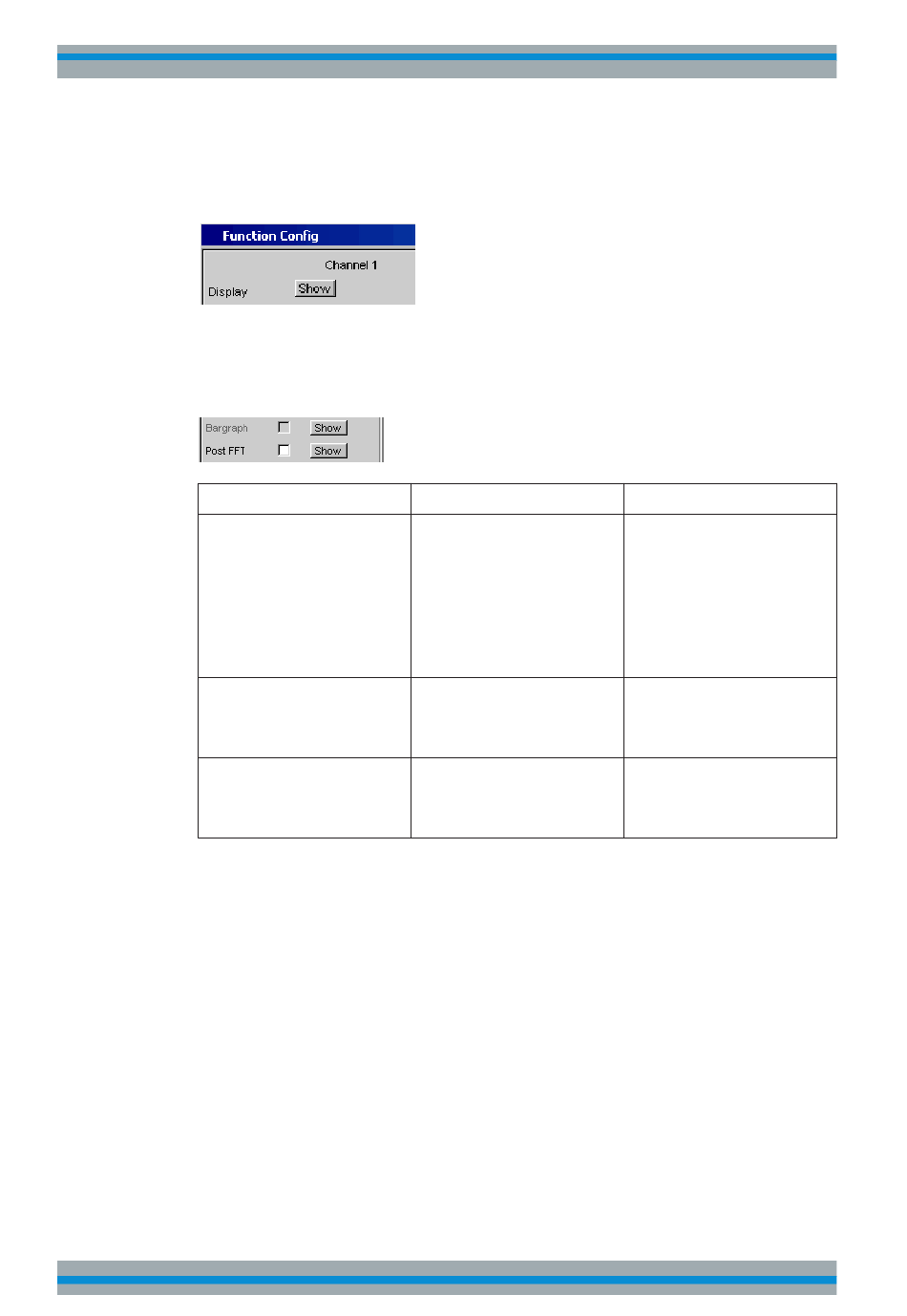

Alternativ können die Grafikfenster auch über die zugehörigen Konfigurationspanel
(siehe folgender Abschnitt) geöffnet werden. Mit dem Button "Display" wird das zuge-
hörige Grafikfenster eingeschaltet.
Im Panel "Analyzer Function" gibt es außerdem für einige Grafik- bzw. Messwertfens-
ter die Möglichkeit, den Button "Show" zum Öffnen zu verwenden. Sie erscheinen
dann im gleichen Screen, ohne dass die zugehörigen Konfigurationspanel geöffnet
werden.
Funktion
Grafikfenster über die Menüleiste
öffnen
Grafikfenster über das Config-
Panel öffnen
Grafikfenster über das Analyzer
Function-Panel öffnen
Einstellungen zur Messergebnisdarstellung in den Grafikfenstern
Die zugehörigen Panels zur Konfiguration der Grafikfenster werden entweder über die
Menüleiste und dort mit dem Button "Disp Config" oder über den Softkey "Settings"
des Grafikfensters geöffnet.
Die Einstellungen zur Konfiguration der Grafikanzeigen werden in folgenden Panels
vorgenommen:
●
Sweep Graph1...4 Config
●
FFT Graph 1...2 Config
●
Waveform Config
●
Bargraph1...2 Config
Allice Messtechnik GmbH
PC-Tastatur
Tastenkombination CTRL + M
betätigen, dann mit den Tasten
TAB bzw. SHIFT + TAB den But-
ton Displays markieren, mit der
ENTER -Taste das Pulldown-
Menü öffnen, mit den Cursortas-
ten das gewünschte Grafikfenster
markieren und mit der ENTER-
Taste auswählen.
Button DISPLAY im zugehörigen
Config-Panel markieren und mit
der ENTER-Taste das Grafikfens-
ter öffnen.
Button SHOW im Analyzer Func-
tion-Panel markieren und mit der
ENTER-Taste das Grafikfenster
öffnen.
Manuelle Bedienung
Messwertanzeigen
Maus
Durch Bewegen an den linken
Bildschirmrand die Menüleiste öff-
nen, den Button Displays betäti-
gen und das gewünschte Grafik-
fenster anklicken.
Button DISPLAY im zugehörigen
Config-Panel anklicken.
Button SHOW im Analyzer Func-
tion-Panel anklicken.
161
