R&S
UPP

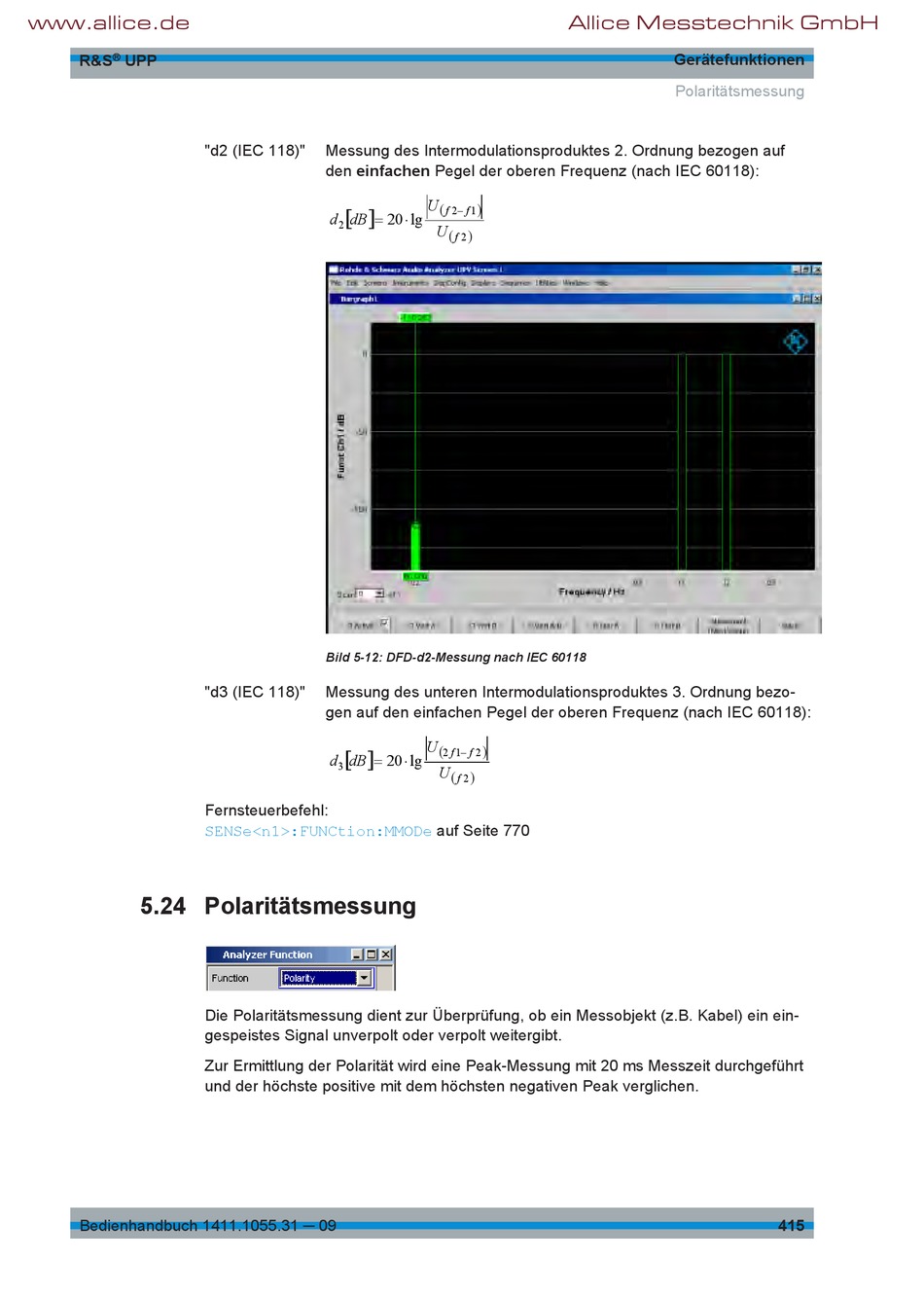

5.24 Polaritätsmessung
Bedienhandbuch 1411.1055.31 ─ 09
"d2 (IEC 118)"
Messung des Intermodulationsproduktes 2. Ordnung bezogen auf
den einfachen Pegel der oberen Frequenz (nach IEC 60118):
d
dB
2
Bild 5-12: DFD-d2-Messung nach IEC 60118
"d3 (IEC 118)"
Messung des unteren Intermodulationsproduktes 3. Ordnung bezo-
gen auf den einfachen Pegel der oberen Frequenz (nach IEC 60118):
d
dB
3
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:MMODe
Die Polaritätsmessung dient zur Überprüfung, ob ein Messobjekt (z.B. Kabel) ein ein-
gespeistes Signal unverpolt oder verpolt weitergibt.
Zur Ermittlung der Polarität wird eine Peak-Messung mit 20 ms Messzeit durchgeführt
und der höchste positive mit dem höchsten negativen Peak verglichen.
U
f
2
f
1
20
lg
U
f
2
U
2
f
1
f
2
20
lg
U
f
2
auf Seite 770
Allice Messtechnik GmbH
Gerätefunktionen
Polaritätsmessung
415
