5.29 Analyse im Zeitbereich
5.29.1 Waveform-Monitor
Bedienhandbuch 1411.1055.31 ─ 09
eine Gegenüberstellung dieser Befehle siehe
auf Seite 841.
Neben der Analyse im Frequenzbereich können mit dem R& UPP die Eingangssignale
auch im Zeitbereich analysiert werden. Zeit- und Frequenzbereichsanalyse können
gleichzeitig und unabhängig von der gewählten Messfunktion erfolgen.
Der Waveform-Monitor dient zur Signalanalyse im Zeitbereich. Es können beide
Kanäle des aktiven Analysators gleichzeitig und mit korrektem Zeitbezug zueinander
gemessen und dargestellt werden.
●

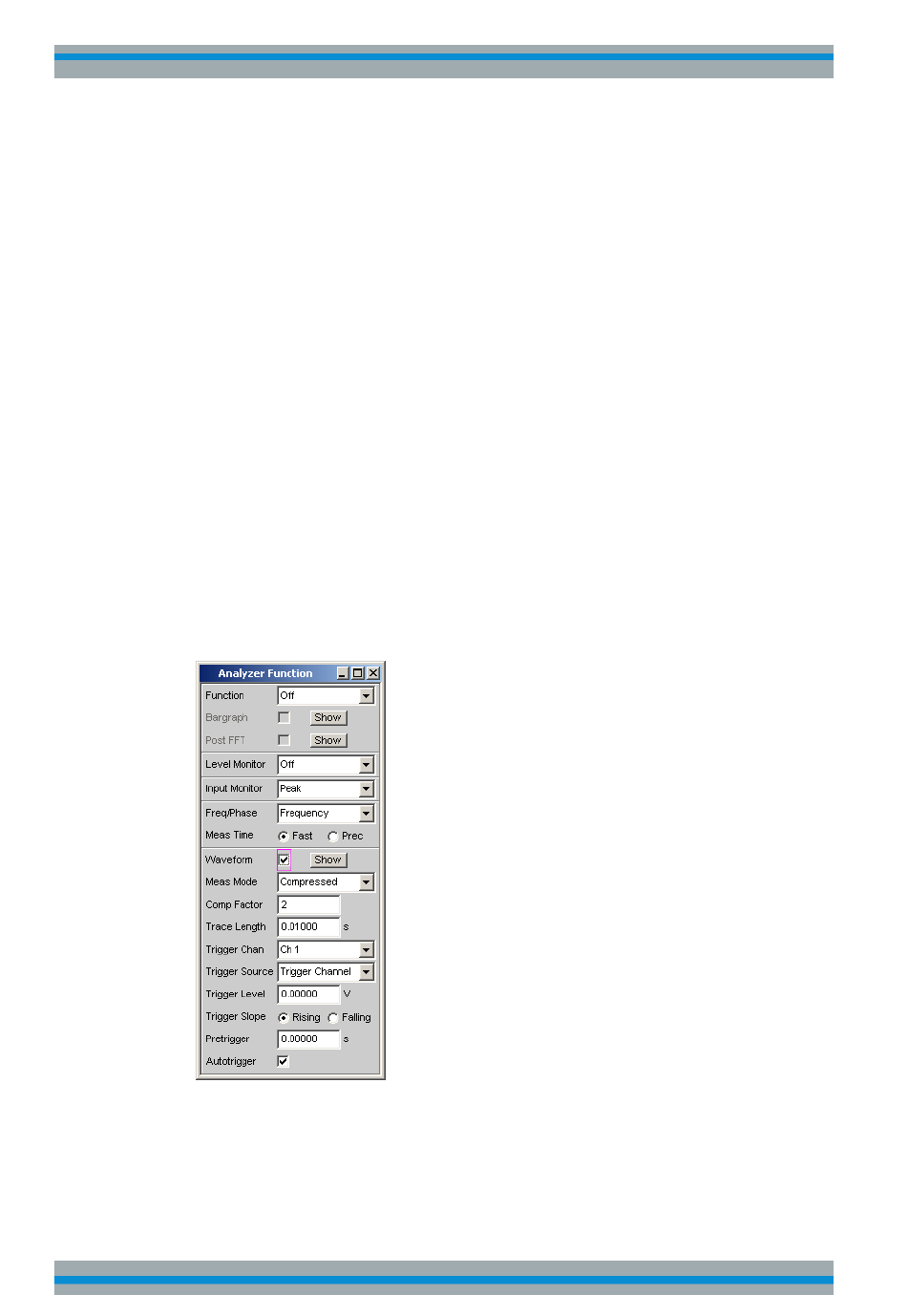

Im Analyzer Function-Panel wird der Waveform-Monitor aktiviert und – hinsichtlich
Triggerbedingung und Speichertiefe – konfiguriert. Darüberhinaus kann von hier
aus das Grafikfenster Waveform geöffnet werden.
●
Im Waveform Config-Panel wird die Skalierung – incl. Limit-Prüfung und Referenz-
bezug – gewählt.
●
Im Grafikfenster Waveform erfolgt die grafische Darstellung.
Waveform
Aktivierung des Waveform-Monitors; Einstellung und Darstellung der Grafik erfolgt im
Einstell- bzw. Grafikfenster Waveform ("Config")
