R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
Siehe
Kapitel 5.44.3, "Einstellzeilen des

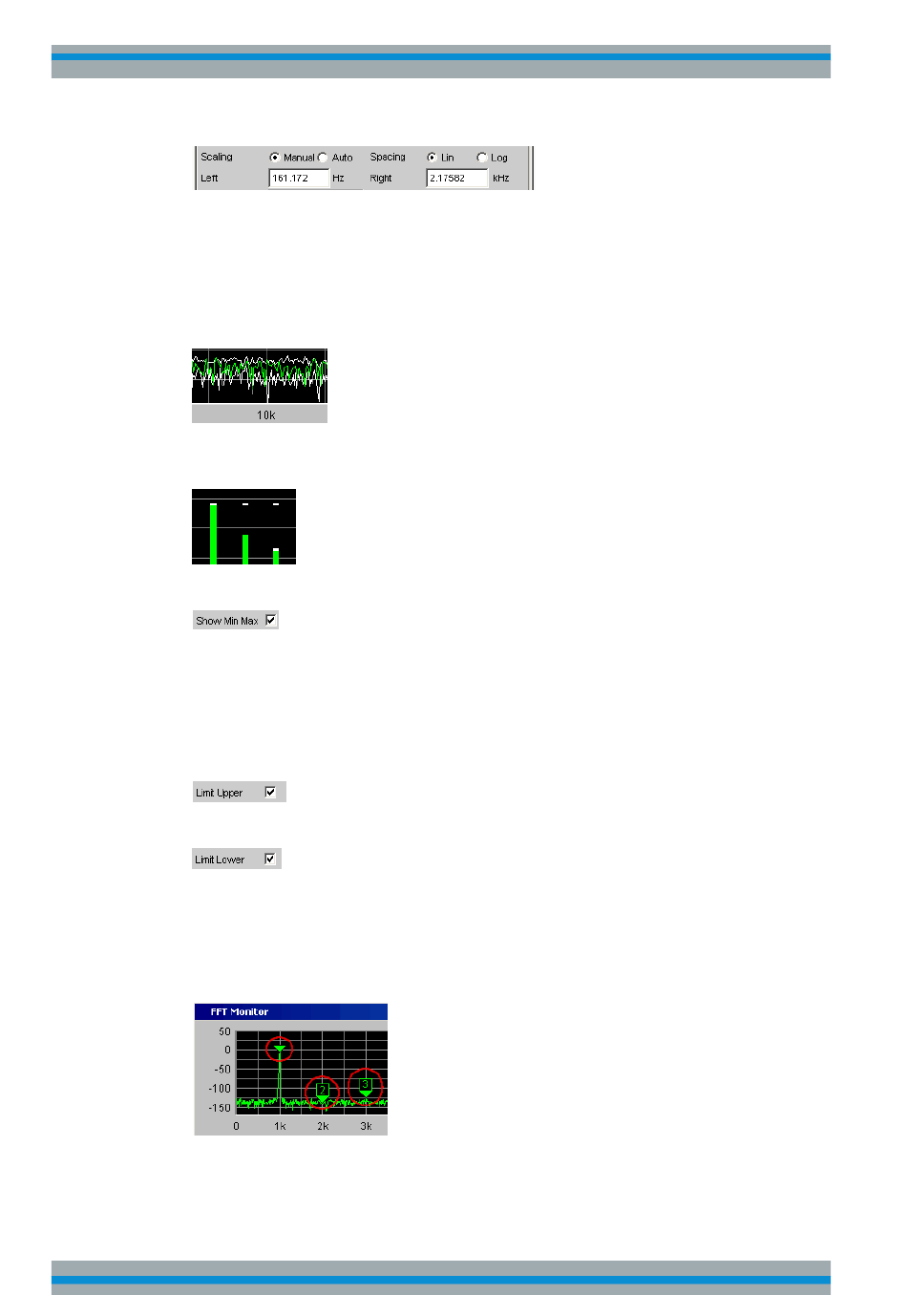

17: Min/Max-Kurve
Die Min/Max-Kurven werden weiß dargestellt.
Die Min-Kurve repräsentiert den niedrigsten, die Max-Kurve den höchsten Y-Wert einer
Messsequenz.
Im Grafiksystem Bargraph1 | 2 werden die Minimal- und Maximal-Werte durch weiße
Klötzchen angezeigt.
Einzustellen im oberen Bereich des zugehörigen Panels über die Einstellzeile
Die Min/Max-Kurven sind wie Scans einer Multiscan-Darstellung zu betrachten. Ist
"Show Min Max" eingeschaltet, besteht ein Single Scan aus 3 Scans.
18: Limitlinie
Fester Grenzwert oder feste Grenzwertkurve aus einer Datei, zu aktivieren im zugehö-
rigen DispConfig-Panel über die Einstellzeilen
und
in den Bereichen Trace A und Trace B.
19: Harmonikmarker
Im folgenden Beispiel werden ausgehend von der X-Position des Markers (1 kHz) die
Harmonischen (2 kHz und 3 kHz) markiert
Die Harmonikmarker werden mittels Softkeybedienung eingeschaltet:
Allice Messtechnik GmbH
Kurven-, Spektrum- und Balkendarstellung
Bedienpanels",
auf Seite 523.
Gerätefunktionen
519
