R&S
UPP

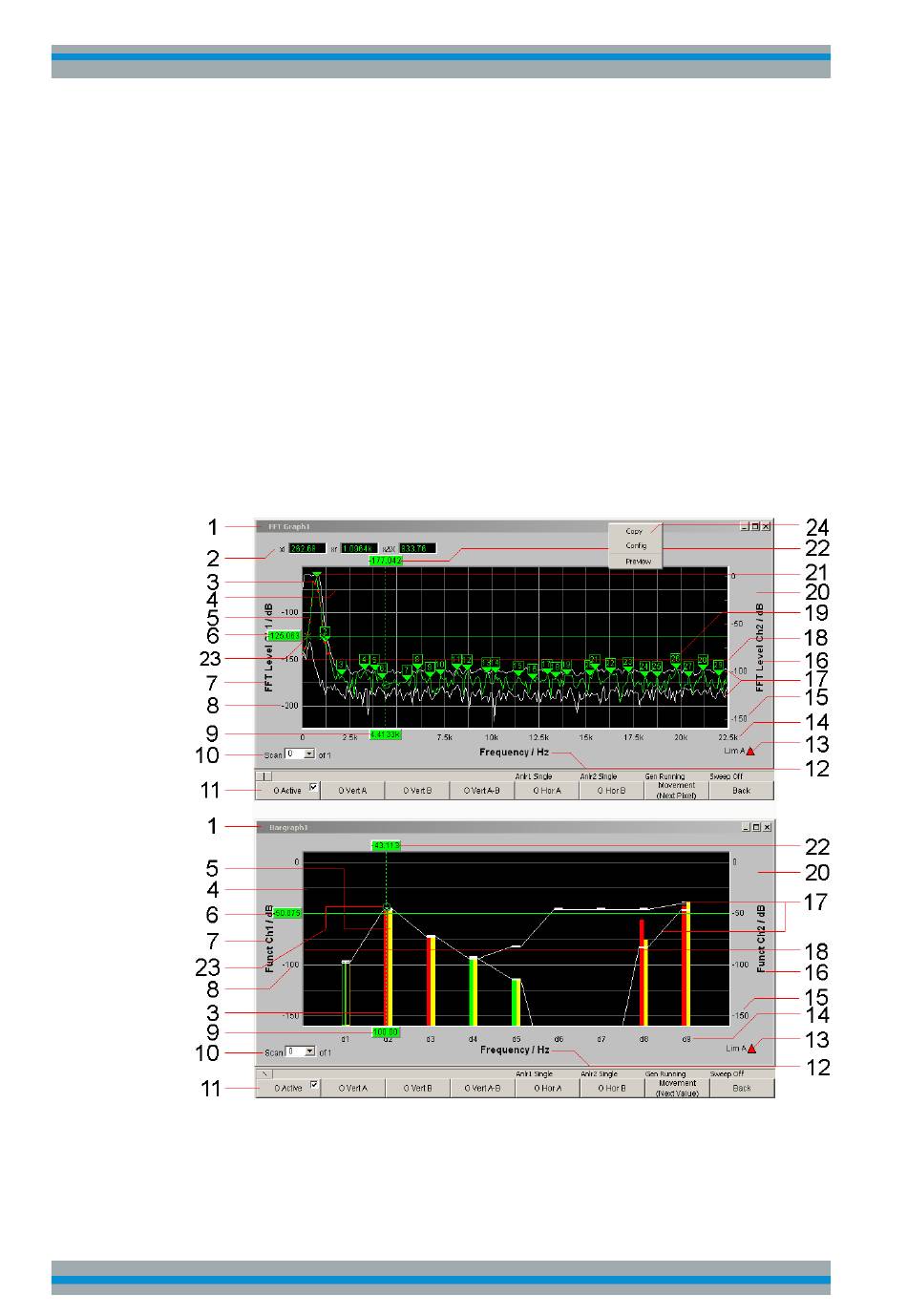

5.44.1 Grafische Darstellung, Erklärung der Elemente
Bedienhandbuch 1411.1055.31 ─ 09
Ob sich eine grafische Darstellung als Kurvenzug oder Balkendarstellung präsentiert,
ist abhängig von der Wahl der Display-Konfigurationspanels.
●
Die Sweep-Graphen, die FFT-Graphen und die Waveform werden als Kurvenzug
dargestellt, während
●
die Bargraphen die Messergebnisse der Analyzer-Messfunktioinen THD, THD
+N & SINAD, Mod Dist und DFD als Balkendiagramm darstellt werden.
Zur Einstellung der verschiedenen Display-Konfigurationen siehe
ruf",
auf Seite 521.
Die einzelnen Elemente in der Kurven- und Balkendarstellung sind mit einigen Ausnah-
men weitestgehend identisch. Lediglich die Balkendarstellung, die eine symbolische X-
Achse erfordert (das ist die Balkendarstellung für die Analyzer-Messfunktionen THD,
THD+N & SINAD, Mod Dist und DFD), bietet einige Elemente nicht an, wie z.B. Marker
oder Gitternetzlinien für die X-Achse.
1: Bezeichnung der Grafikfenster
Einzustellen über die Menüleiste "Displays" oder "Disp Config" und dem "Display
Show"-Button im entsprechenden Panel
Allice Messtechnik GmbH
Kurven-, Spektrum- und Balkendarstellung
Kapitel 5.44.2, "Auf-
Gerätefunktionen
515
