R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
Time
Nur verfügbar, wenn der "Arbitrary Mode" im oberen Teil des Panels auf "Time
manual" gestellt ist. "Time" gilt übergeordnet für alle Kanäle und gibt die Zeit an, wie
lange das Arbitrary-File abgespielt wird. Ist die Abspieldauer des Fileinhaltes gleich
oder länger als diese Zeit, wird nach dieser Zeit die Ausgabe beendet oder abgebro-
chen. Ist die Abspieldauer des Fileinhaltes kürzer, wird der Fileinhalt solange repetie-
rend ausgegeben, bis diese Zeit erreicht ist. Danach werden Null-Samples ausgege-
ben.
Mit der Einstellung "Total Cont " wird "Time" eine reine Anzeigefunktion und zeigt die
Zeit der längsten Summe der aktiven Arbitrary-Files und der zugehörigen Delays.
Fernsteuerbefehl:
SOURce:ARBitrary:TIME

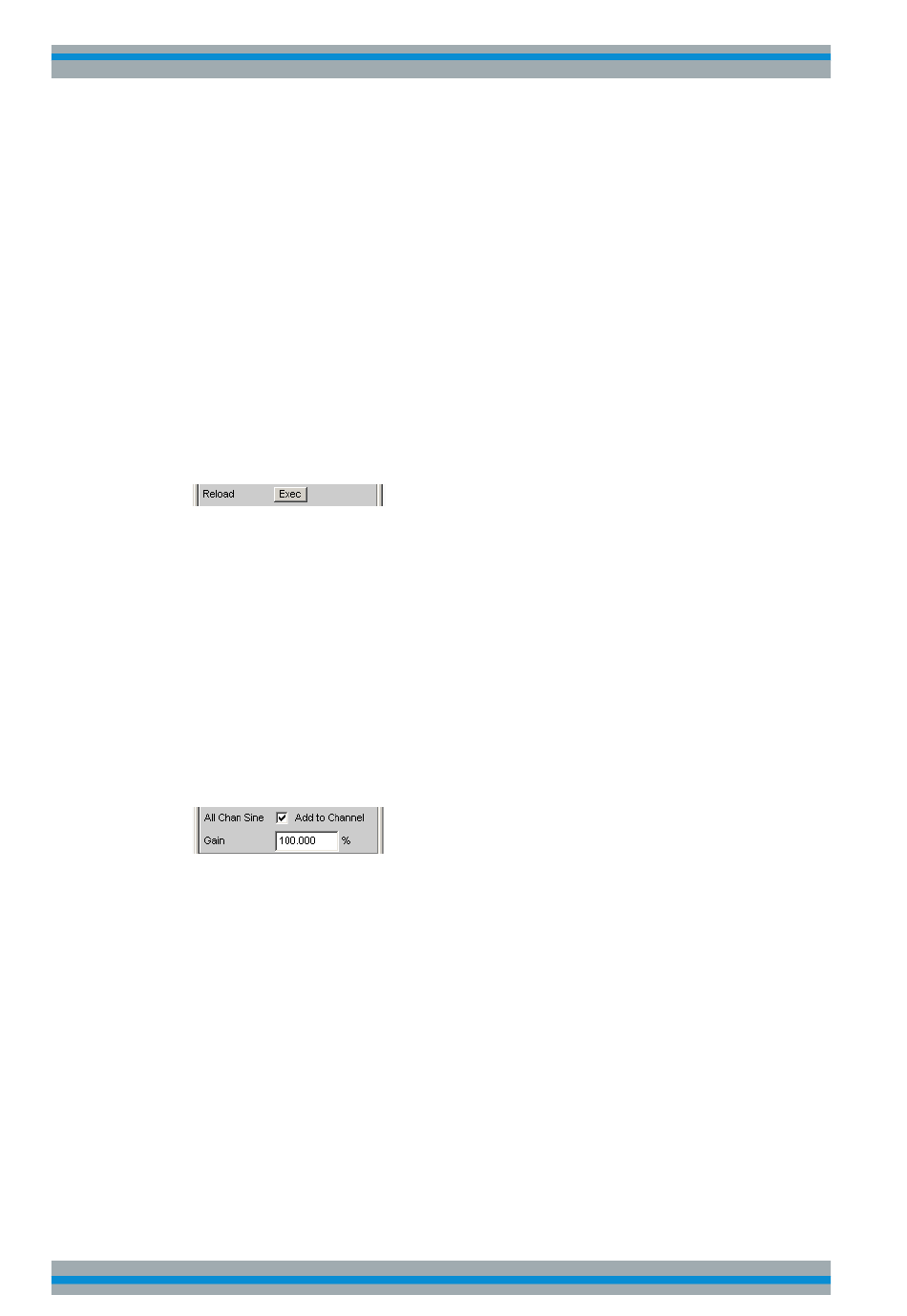

Reload
Bewirkt das (Neu-) Laden der Arbitrary-Signalkomponenten.
Nur verfügbar, wenn der "Arbitrary Mode" im oberen Teil des Panels auf "Time
manual" gestellt ist. Mit jeder Veränderung von Parametern der Generatorfunktion
"Universal" müssten in der Firmware des R&S UPP zeitintensive Signalverarbeitungs-
prozesse angestoßen werden, die die Bedienung deutlich beeinträchtigen würden. Die
Reload-Funktion gestattet es, alle Einstellungen verzögerungsfrei vorzunehmen. Dabei
werden nur die zeitintensiven Ladevorgänge der Arbitrary-Signalkomponenten wegge-
lassen. Damit die Änderungen der Arbitrary-Sektion wirksam werden, muss der Lade-
vorgang vom Benutzer – nach Abschluss aller Arbitrary-Einstellungen –einmalig expli-
zit aufgerufen werden.
Fernsteuerbefehl:
SOURce:ARBitrary:RELoad
All Chan Sine
Diese Einstellzeile erscheint nur, wenn das Häkchen von "All Chan Sine" im Panelbe-
reich "All Channel Settings" gesetzt ist.
"Deaktiviert:"
Der übergeordnete Sinus wird in dem angegebenen Kanal nicht zum
Gesamtsignal addiert. Die folgende Einstellzeile "Gain" dient als Vor-
einstellung und wird erst wirksam, wenn das Häkchen gesetzt wird.
"Aktiviert:"
Der übergeordnete Sinus wird zum Gesamtsignal in einem Prozent-
satz addiert, der mit der folgenden Einstellzeile "Gain" bestimmt wird.
Fernsteuerbefehl:
SOURce:MCHannel<n2>:ACHSine:STATe
SOURce:MCHannel<n2>:GAIN
Allice Messtechnik GmbH
auf Seite 730
auf Seite 730
auf Seite 731
auf Seite 731
Gerätefunktionen
Generatorsignale
286
