3.3.9 Messfunktionen und Darstellung der Messergebnisse
3.3.9.1
Bedienhandbuch 1411.1055.31 ─ 09
Die angegebenen Bereiche für Werteingaben berücksichtigen dabei stets den aktuel-
len Zustand des Geräts. Sie sind also nicht konstant, sondern von bereits an anderer
Stelle getätigten Voreinstellungen abhängig.

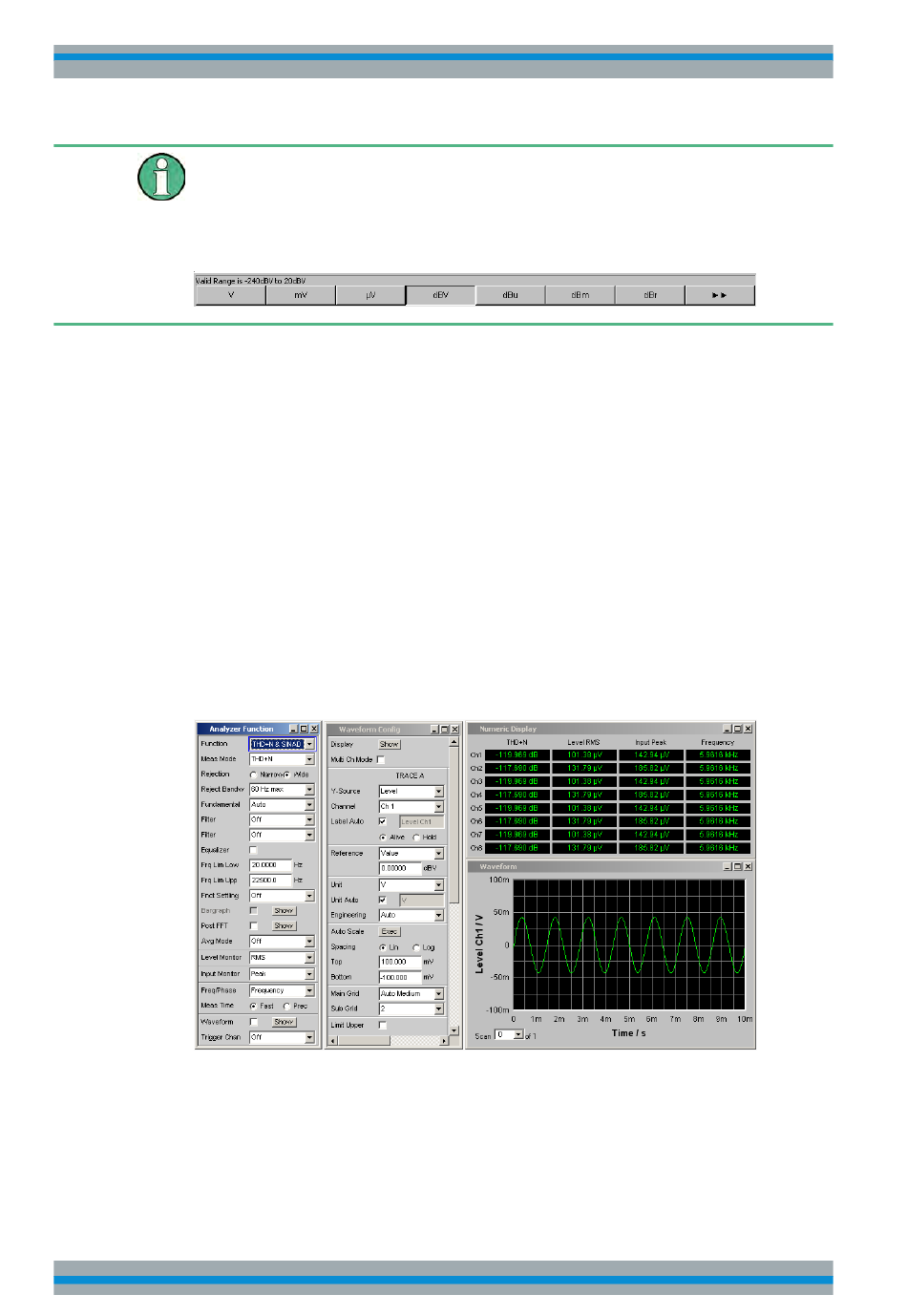

Hier ein Beispiel für die Eingabe der Generatorausgangsspannung, über den Button
>> können weitere Einheiten gewählt werden:
Der Audio-Analysator bietet verschiedene Arten von Messwertfenstern für die Ergeb-
nisse der vielfältigen Messfunktionen an. Die Messergebnisse können als digitale Zah-
lenwerte, in analogen Balkenanzeigen, in Messwertgrafiken oder in Messwert-Listen
angezeigt werden. Dem Anwender steht es frei, eine beliebige Anzahl von Messwert-
fenstern auf dem Bildschirm zu öffnen.
●
Was (welche Messfunktion) und wie (welches Messverfahren) gemessen wird,
wird im Panel "Analyzer Function" vorgegeben.
●
In den Konfigurationspanels zur Messwertdarstellung wird festgelegt, wie die
Messergebnisse präsentiert werden, also mit welcher Einheit, mit wie vielen Stel-
len, etc. Hierzu gibt es eine ganze Reihe von Panels für die unterschiedlichen
Messwertfenster.
●
In den verschiedenen Messwertfenstern schließlich kommen die Ergebnisse zur
Anzeige
Das numerische Anzeigefeld
Das numerische Anzeigefeld fasst Zahlenwerte aus verschiedenen Analysatorfunktio-
nen übersichtlich zusammen und stellt die maximal 8 Zahlenwert-Ergebnisse aus dem
