R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
●
Abspielen vorgegebener Sprach- und Musiksignale für spezielle Messungen im
Mobilfunk oder für Hörgeräte.
●
Abspielen vorgegebener Testsequenzen, z.B. für externe Sweeps.
●
Datenquelle für kodierte Audio-Signale, die von einem angeschlossenen DUT
dekodiert werden sollen.
Zur Offline-Analyse wird der Generator nicht mit dem DUT, sondern direkt (wenn mög-
lich intern) mit dem R&S UPP-Analysator verbunden, der dann alle gewünschten Mes-
sungen durchführt. Dabei können alle verfügbaren Schnittstellen – vorzugsweise digi-
tale – verwendet werden. Ein ehemals analoges Messsignal kann so z.B. bei der Off-
line-Analyse verlustfrei über eine der optionalen R&S UPP-Digitalschnittstellen unter-
sucht werden.
Das Starten der Wiedergabe erfolgt unmittelbar nach dem erfolgreichen Laden der
WAV-Datei. Jede Änderung einer Generator-Einstellung oder Betätigung von START
bewirkt den Neustart der Wiedergabe.

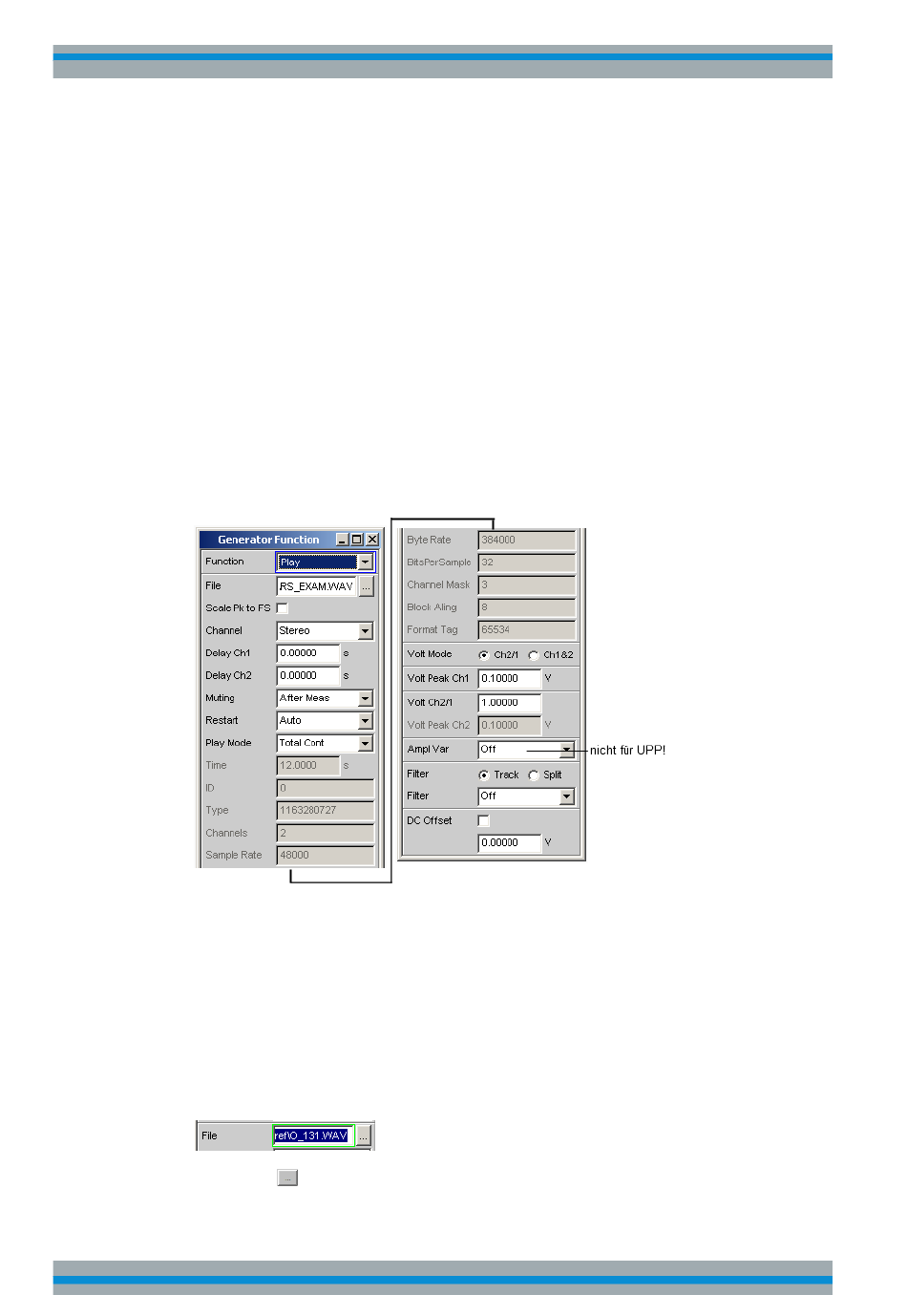

Panel des Analoggenerators für Function Play.
Hier werden auch Informationen des WAV-Headers angezeigt, deren Bedeutungen
vom Format (Standard oder Extended) abhängig sind und der WAV-Spezifikation ent-
nommen werden können.
SCPI-Befehl:
auf Seite 716
SOURce:FUNCtion
File
Eingabe von Laufwerk, Pfad und Dateinamen der WAV-Datei, aus der die Kurvenform
ausgelesen wird.
Der Button
öffnet einen Browser, mit dem die WAV-Datei ausgewählt werden kann.
Allice Messtechnik GmbH
Gerätefunktionen
Generatorsignale
268
