R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
Zusätzlich weist in der rechten unteren Ecke der Grafik ein nach oben bzw. nach unten
gerichteter roter Pfeil bleibend auf die Über- bzw. Unterschreitung des Limits hin.
Nach Neustart einer Dauermessung mit START sowie das Betätigen des Buttons
"Restart Min/Max, Lim Violation" setzt die Grenzwertüberwachung wieder zurück.

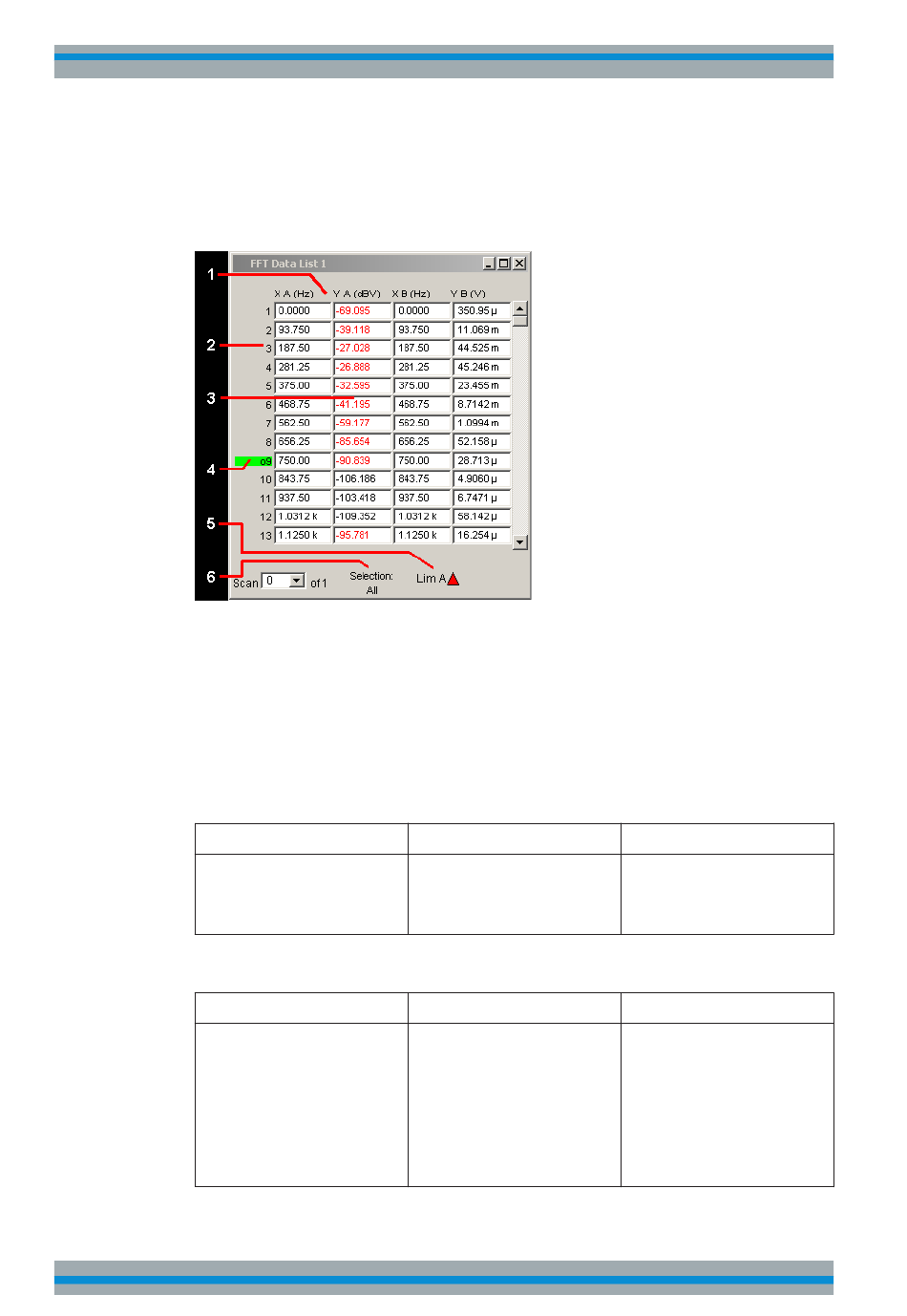

1 = Spalten mit Messwerten
2 = Nummerierung der Messwerte
3 = Messwert mit Grenzwertverletzung
4 = Cursor
5 = Anzeige für Limitverletzung
6 = Anzeigefilter
Messwert-Liste öffnen
Messwert-Listen können über die zugehörigen Konfigurationspanel geöffnet werden.
Mit dem Button "Data List Show" wird das zugehörige Grafikfenster eingeschaltet.
Funktion
Messwert-Liste öffnen
Einstellungen zu den Messwert-Listen
Funktion
Panel zur Konfiguration einer
Messwertliste öffnen
Allice Messtechnik GmbH
PC-Tastatur
Button Data List im zugehörigen
Config-Panel markieren und mit
Enter-Taste das Grafikfenster öff-
nen.
PC-Tastatur
Tastenkombination CTRL + M
betätigen, dann mit den Tasten
TAB bzw. SHIFT + TAB den But-
ton Disp Config markieren, mit
der Enter-Taste das Pulldown-
Menü öffnen, mit den Cursortas-
ten das entsprechende Panel
markieren und mit der Enter-
Taste auswählen.
Manuelle Bedienung
Messwertanzeigen
Maus
Button Data List im zugehörigen
Config-Panel anklicken.
Maus
Durch Bewegen an den linken
Bildschirmrand die Menüleiste öff-
nen, den Button Disp Config betä-
tigen und das entsprechende
Panel anklicken.
175
