4.20 Übersicht der Statusmeldungen
Bedienhandbuch 1411.1055.31 ─ 09
●
Waveform
●
●
●
Bargraph 1...2
●
●
Der Status des R&S UPP wird für Generator, Analysator, Sweepsystem und sonstige
Gerätezustände ständig am unteren Rand des Bildschirms, in vier Feldern über den
rechten vier Softkeys, angezeigt.

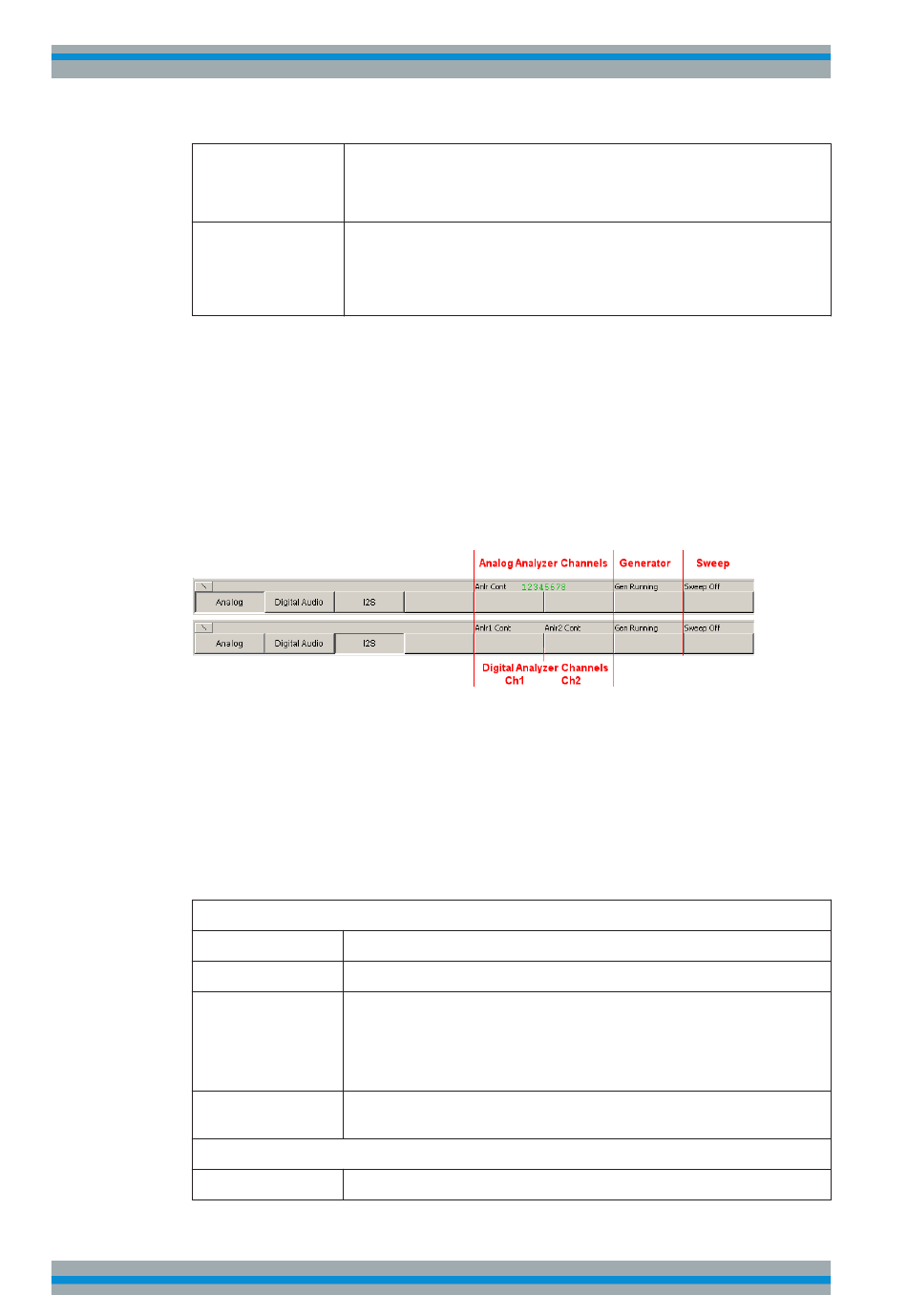

Statusanzeigen erscheinen stets an der gleichen Stelle, sie sind den Feldern über den
Softkeys wie in folgender Abbildung zugeordnet.
Die folgende Auflistung zeigt die möglichen Statusmeldungen und ihre Bedeutung:
Analysator-Status - Statusinformation für die Kanäle Anlr
Beim UPP sind die Statusanzeigen der Kanäle komprimiert auf eine Zeile mit einer Zei-
chencodierung. Jedem Kanal entspricht von links nach rechts gesehen ein Zeichen,
wobei ein ausgeschalteter Kanal mit einem schwarzen Strich markiert ist, ein einge-
schalteter mit der jeweiligen Ziffer in grün. Die Bedingungen Overrange und Under-
range werden durch eine Farbmarkierung angezeigt (rot bzw. schwarz)
Statusanzeige für Kanal
-
Der Messkanal ist abgeschaltet
Ziffer in grün
Der Messkanal ist korrekt ausgesteuert
Ziffer in rot
Messbereichsüberschreitung, kann auftreten wenn:
●
●
●
Ziffer in schwarz
Messbereichsunterschreitung, kann auftreten wenn mit der Einstellung
Range Fix oder Lowest gearbeitet wird
Statusanzeige sonst
Single
Eine Einzelmessung läuft
Dieses Anzeigefenster zeigt den zeitlichen Verlauf des Messsignals
Grafische Darstellung ein- oder zweikanalig
Die Darstellung der Messergebnisse erfolgt wie im Konfigurationspanel
"Waveform Config" festgelegt
Dieses Anzeigefenster kann bis zu zweimal geöffnet sein, um Balkendiagr-
amme der gewählten Messfunktion anzuzeigen
Grafische Darstellung ein- oder zweikanalig
Die Darstellung der Messergebnisse erfolgt wie in den jeweiligen Konfigura-
tionspanels "Bargraph 1...2 Config "festgelegt
mit der Einstellung Range Fix gearbeitet wird
ein Signal mit einem Pegel an der Bereichsgrenze mit einem Scheitelfak-
tor > 2 angelegt ist
in der Eingangskonfiguration BAL eine Gleichtaktaussteuerung anliegt
