4.8.3 Die Kombianzeige
4.8.3.1
Bedienhandbuch 1411.1055.31 ─ 09
Häufig ist der reine Zahlenwert eines Messergebnisses nicht aussagekräftig genug.
Analoge Balkenanzeigen, die Überwachung von Grenzwerten oder die Speicherung
von Maximal- und Minimalwerten sind immer wieder notwendige, zusätzliche Aufga-
ben.

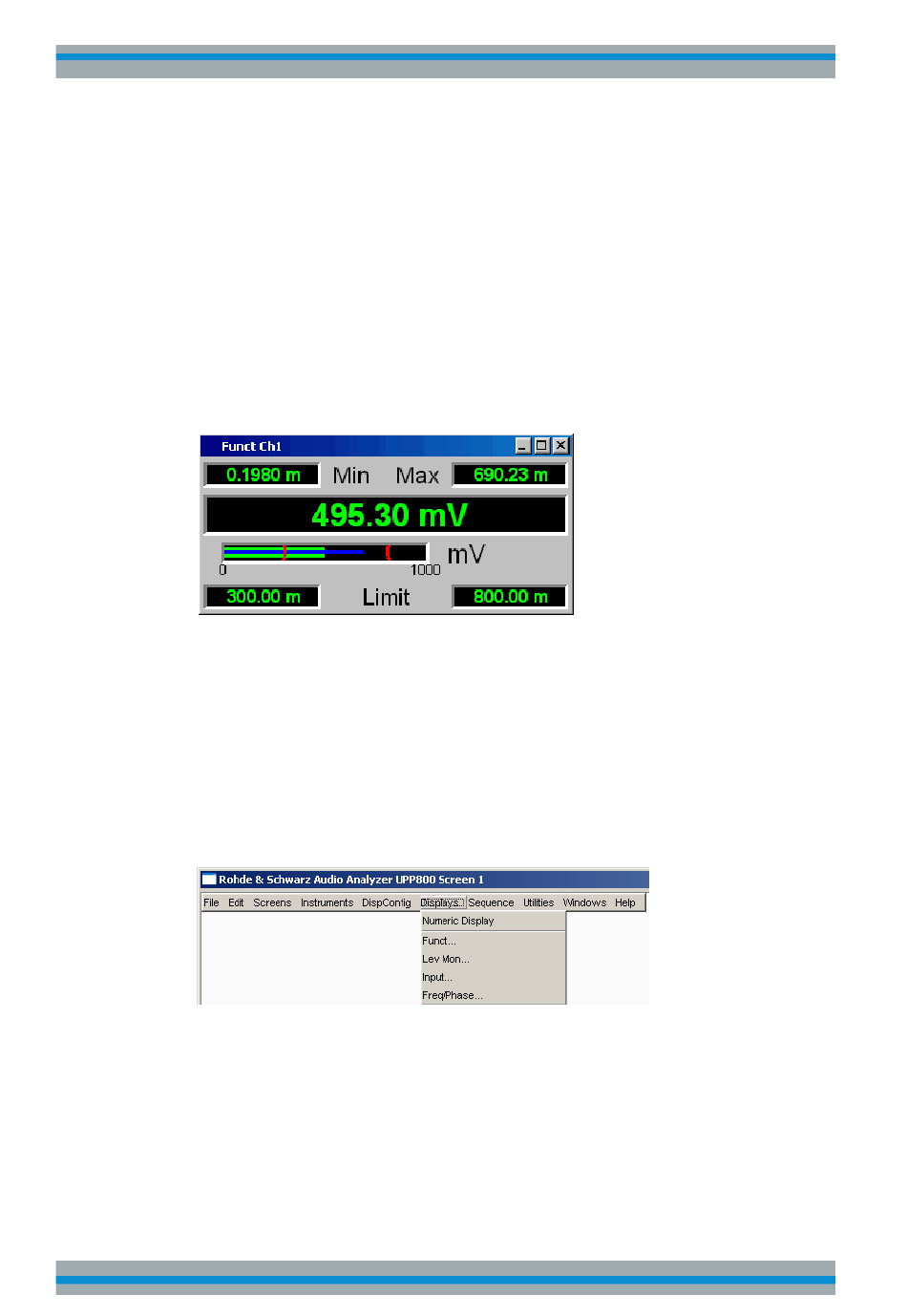

Hier kommt die Kombianzeige zur Anwendung. Jede einzelne Messwertanzeige des
numerischen Anzeigefeldes kann mit ihr durch zusätzliche Informationen ergänzt wer-
den.
Durch die freie Auswahl und die freie Skalierbarkeit können so besonders wichtige
oder kritische Ergebnisse überwacht werden und dabei auch bei größerem Betrach-
tungsabstand zum Bildschirm des R&S UPP verfolgt werden.
Kombianzeigen öffnen
Am einfachsten werden Kombianzeigen durch einen Maus-Doppelklick in die entspre-
chende Messwertanzeige im numerischen Anzeigefeld geöffnet.
Die Kombianzeigen können auch über die Menüleiste geöffnet werden: Sie sind unter
dem Button "Displays" unterhalb des Auswahlpunktes "Numeric Display" zu finden.
Abhängig von der Kanalzahl des gewählten Analysator-Instruments ändern sich
Schriftzüge und Menüstruktur für "Display" Function-, Lev Mon-, Input-, Frequency-
und Phasen-Messergebnisse.
