R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
SINK

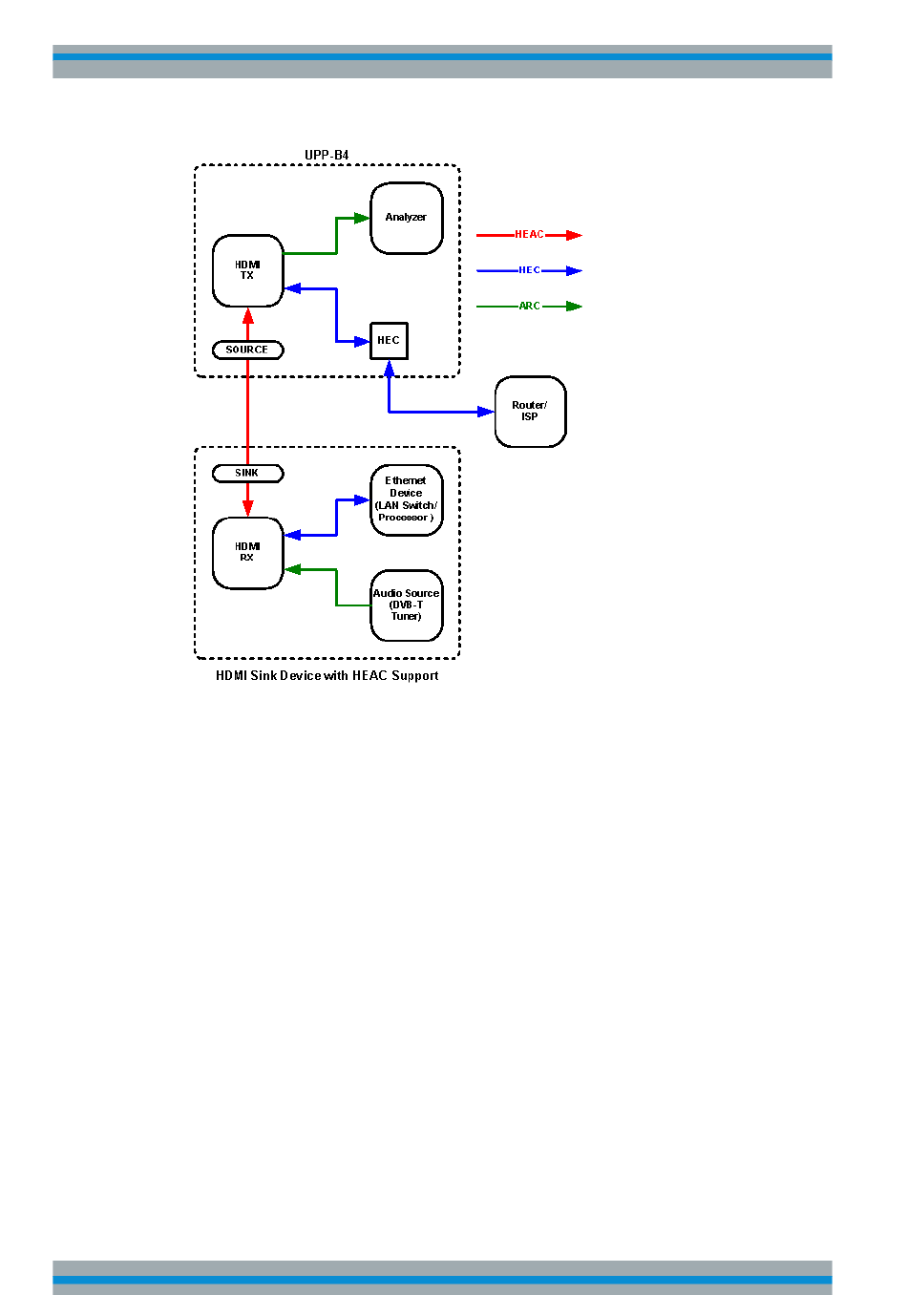

HDMI 1.4 Analyzerbuchse mit HEAC-Support. Für die an dieser Schnittstelle einge-
speisten Audio- und Videodaten stehen diverse Messfunktionen zur Verfügung. Zur
Einhaltung der EMV-Klasse A ist ein geeignetes mehrfach geschirmtes HDMI-Kabel
mit zwei Ferriten (z.B. Würth Elektronik Klappferrit 722-712-21) sowie einer maximalen
Länge von 3 m zu verwenden.
AUX OUT
Die an der HDMI Sink Buchse eingespeisten Audio- und Videodaten werden 1:1 auf
den AUX OUT Ausgang durchgeschleift. An diese HDMI-Quelle kann beispielsweise
ein Anzeigegerät angeschlossen werden, um die Bedienoberfläche eines AV-Recei-
vers oder Blu-ray Players darzustellen. Zur Einhaltung der EMV-Klasse A ist ein geeig-
netes mehrfach geschirmtes HDMI-Kabel mit zwei Ferriten (z.B. Würth Elektronik
Klappferrit 722-712-21) sowie einer maximalen Länge von 3 m zu verwenden.
Allice Messtechnik GmbH
Inbetriebnahme
Erklärung der Frontansicht
25
