R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
"deaktiviert"
DC-Unterdrückung ausgeschaltet.
Der DC-Anteil des Messsignals wird nicht unterdrückt (DC-Kopplung)
und ist im Messergebnis enthalten.
"aktiviert"
DC-Unterdrückung eingeschaltet.
Der DC-Anteil des Messsignals wird unterdrückt (AC-Kopplung); das
Messergebnis berücksichtigt nur den AC-Anteil.
Zur DC-Unterdrückung im Digital-Analysator wird der DC-Pegel
gemessen und aus dem Gesamt-Effektivwert herausgerechnet.
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:DCSuppression

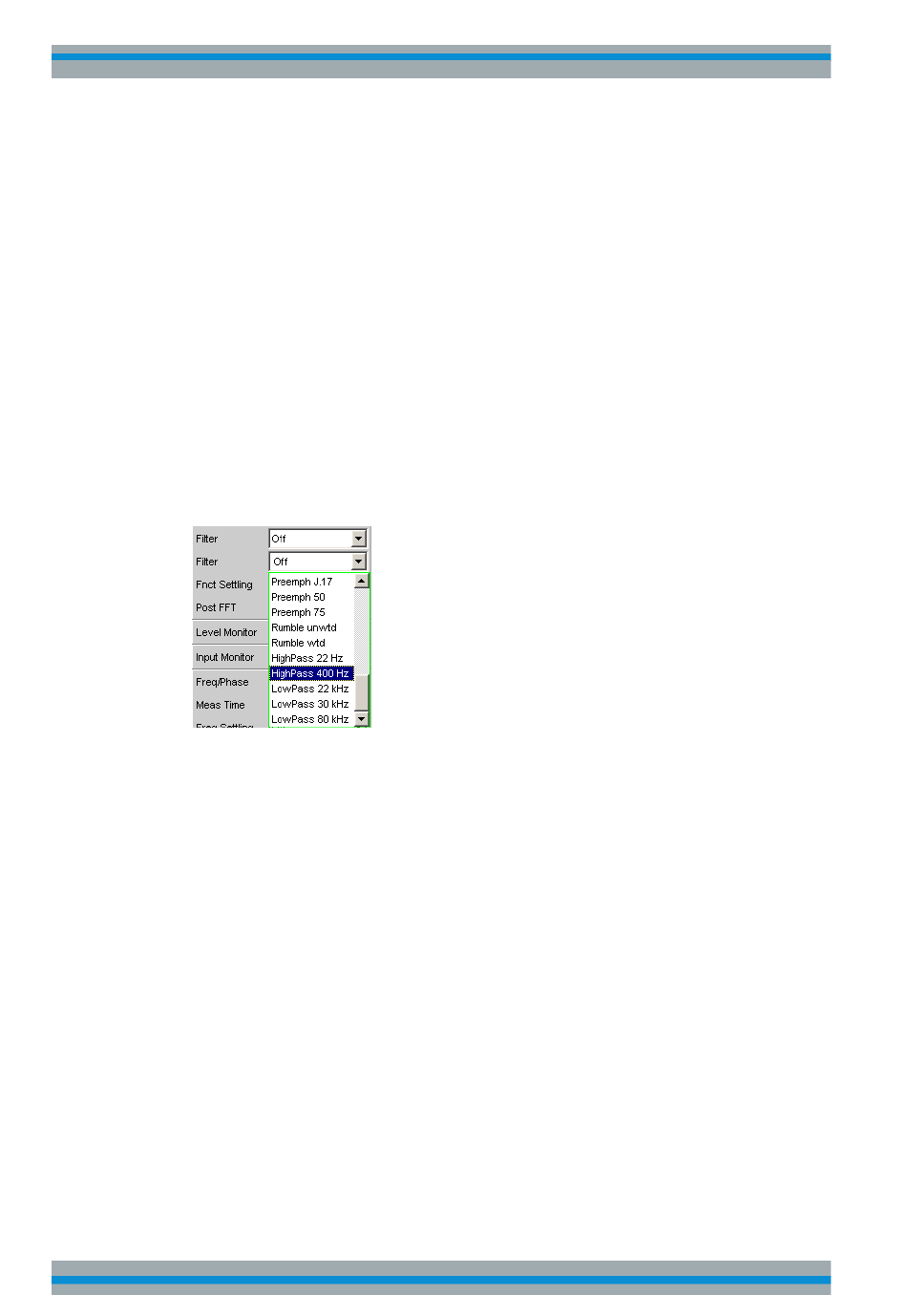

Filter
Aktivierung eines Digitalfilters im Messzweig. Es können bis zu 2 frei definierte oder
Bewertungsfilter im Messzweig eingeschleift werden. Im Analog-Analysator sollte min-
destens eines der 2 Filter ein Hochpass oder vergleichbarer Bewertungsfilter sein, um
den DC-Sprung beim Abschalten des Generators auszufiltern. Standardmäßig ist dazu
im Filter #1 der HighPass 22 Hz eingeschaltet.
Die frei definierten Filter werden im Filter-Panel (siehe
Filter",
auf Seite 483) als Filter 01 bis 09 konfiguriert und können dann (auch mehr-
fach) im Analysator verwendet werden.
Zur Beschreibung der wählbaren Bewertungsfilter, siehe
ter",
auf Seite 491.
Die hier gewählten Filter wirken nur während der Rauschmessung, während der Sig-
nalmessung sind sie überbrückt. Dadurch ist es möglich, gezielt das Rauschsignal zu
bewerten, ohne den Signalpegel zu beeinflussen.
Hinweis: Das Eingangsfilter (Pre Filter) im Konfigurationsteil des Analysators wirkt auf
Signal- und Rauschmessung. Sollte ein Filter benötigt werden, das auch den Signalan-
teil filtert, kann es somit als Pre-Filter gewählt werden. Darüberhinaus kann die ana-
loge Bandbreite mit der Einstellzeile Bandwidth eingeschränkt werden, was einer
zusätzlichen Tiefpass-Filterung entspricht.
Fernsteuerbefehl:
SENSe<n1>:FILTer<n2>
Beschreibung der Filter und deren Einstellparameter siehe
Tabelle",
auf Seite 483.
auf Seite 774
auf Seite 788
Allice Messtechnik GmbH
Gerätefunktionen
Rauschabstandsmessungen
Kapitel 5.38, "Frei definierbare
Kapitel 5.39, "Bewertungsfil-
Kapitel 5.37.4, "Filter-
392
