R&S
UPP
4.8.4.8
Bedienhandbuch 1411.1055.31 ─ 09
●
"Betw V Curs" bzw. "Betw H Curs"
Der Button "Betw V Curs" bzw. "Betw H Curs" stellt den Bereich zwischen den beiden
Cursorn unter Ausnutzung der gesamten Größe der eingestellten Grafik in X- bzw. in
Y-Richtung in einem gedehnten Maßstab dar.
●
"Unzoom"
Der Button "Unzoom" stellt die ursprüngliche Achse wieder her, macht also alle durch-
geführten Zoom-Schritte rückgängig.
●
"Undo"
Der Button "Undo" macht den letzten durchgeführten Zoom-Schritt rückgängig.
●
"Autoscale"

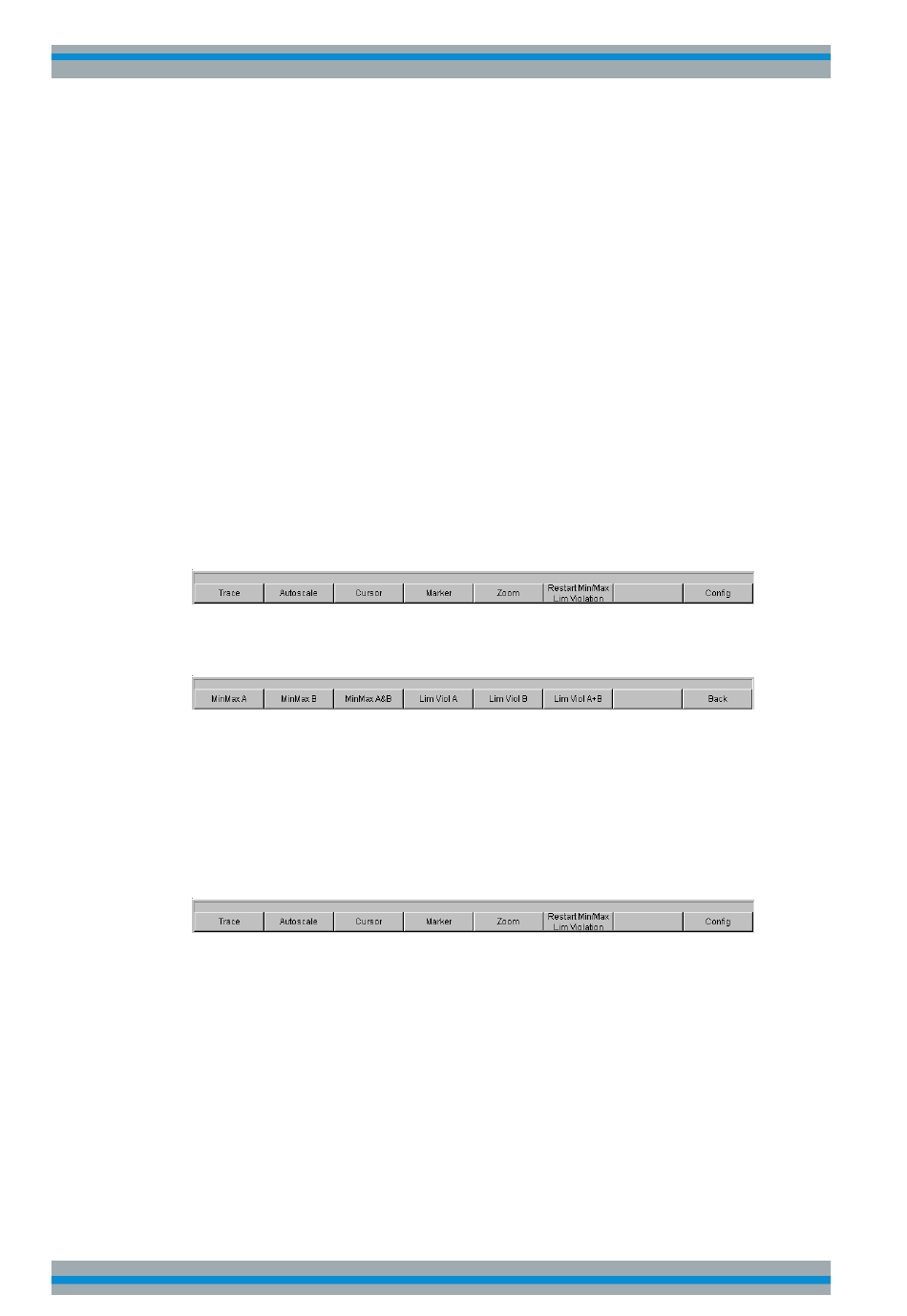

Der Button "Autoscale" führt zur nächsten Softkey-Ebene. Mit den hier angebotenen
Softkeys werden die gewählten Achsen, je nach Wahl auch nur unter Berücksichtigung
einzelner Messkurven, neu skaliert. Die hiermit ausgelöste Aktion entspricht der des
Buttons "Autoscale " in den zugehörigen Konfigurationspanels.
Funktion Restart MinMax, Lim Viol
Durch Betätigen des Buttons "Restart Min/Max, Lim Violation" gelangt man in eine wei-
tere Softkey-Ebene.
Wurde im zugehörigen Konfigurationspanel die Funktion Show Min/Max gewählt, so
wird mit dem jeweiligen Button die Anzeige des niedrigsten und höchsten Messwerts
neu gestartet.
Wurden im zugehörigen Konfigurationspanel die Funktionen Lim upper oder Lim lower
gewählt, so wird mit dem jeweiligen Button die Grenzwertüberwachung neu gestartet.
Funktion Config
Mit dem Button "Config" kann aus der Bedienung des jeweiligen Grafikfensters heraus
das zugehörige Konfigurationspanel geöffnet oder geschlossen werden.
Messwertanzeige in Listen
Anstelle der Grafikfenster, bzw. auch zusammen mit diesen, können die Messwerte
auch in Listen angezeigt werden.
Messwerte, die vorgegebene Grenzwerte verletzt haben, werden als rote Ziffern darge-
stellt.
Allice Messtechnik GmbH
Manuelle Bedienung
Messwertanzeigen
174
