R&S
UPP

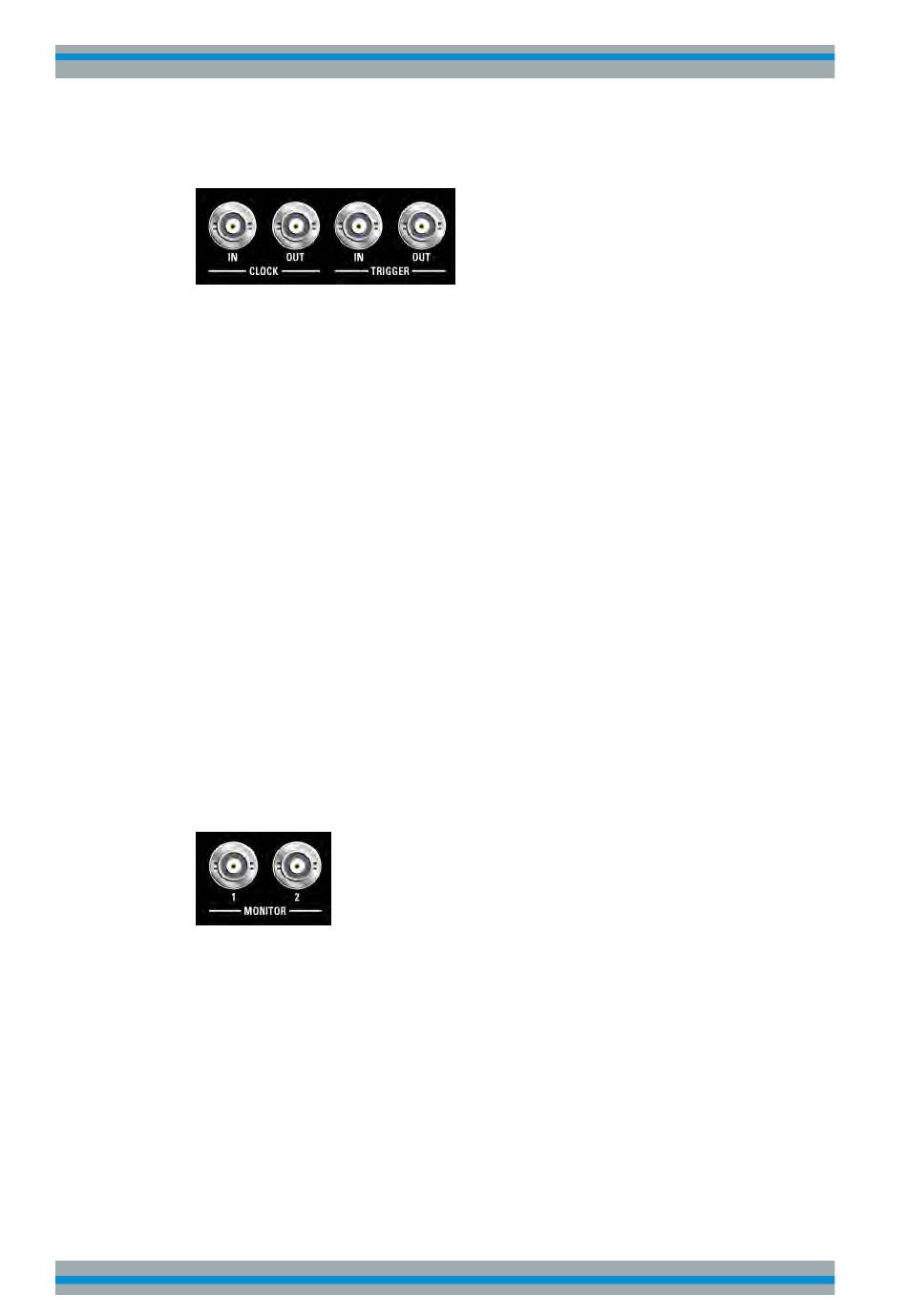

2.2.3 Kaskadierungsanschlüsse
2.2.4 BNC-Monitorausgänge

2.2.5 Netzspannungsanschluss

Bedienhandbuch 1411.1055.31 ─ 09
Als Anschlusskabel, sei es für die Kaskadierung von Geräten oder für den Anschluss
eines Messobjektes, wird die Verwendung eines doppelt geschirmten BNC-Kabels
empfohlen.
CLOCK IN
Wird für die Kaskadierung benötigt und muss mit dem CLOCK OUT des vorherigen
Gerätes verbunden werden.
CLOCK OUT
Wird für die Kaskadierung benötigt und muss mit dem CLOCK IN des nächsten Gerä-
tes verbunden werden.
TRIGGER IN
Dieser Anschluss wird für die Kaskadierung benötigt und muss mit dem TRIGGER
OUT des vorherigen Gerätes verbunden werden.
TRIGGER OUT
Wird für die Kaskadierung benötigt und muss mit dem TRIGGER IN des nächsten
Gerätes verbunden werden.
Der Trigger-Ausgangspegel ist 3.3 V.
Kann für den Anschluss an ein Messobjekt verwendet werden.
Welches Signal an diesen BNC-Buchsen anliegt, wird durch die Geräteeinstellung
bestimmt:
Das Eingangssignal (maximal ± 5 V Peak)
Das vom Analysator gefilterte Signal (maximal ± 5 V Peak)
Ab den Seriennummern 120100, 140100, 180100 ein DC-Pegel (maximal ± 5 V)
Der maximale Ausgangspegel ist auf ± 5 V Peak limitiert
Netzspannungsanschluss mit integriertem Netzschalter
Allice Messtechnik GmbH
Inbetriebnahme
Erklärung der Rückansicht
32
