R&S
UPV
3.3.4.5
Meldungen während der Bedienung
Bei der Betätigung des Buttons "Set to Reference" können Meldungen auftreten, die
auf Probleme hinweisen. So hat z.B. "Set to Reference" nur Wirkung, wenn die Y-
Achse der grafischen Darstellung auf die Einheit dBr gestellt ist. Ist dies nicht der Fall,
wird mit einer Info-Box darauf hingewiesen.
3.3.4.6

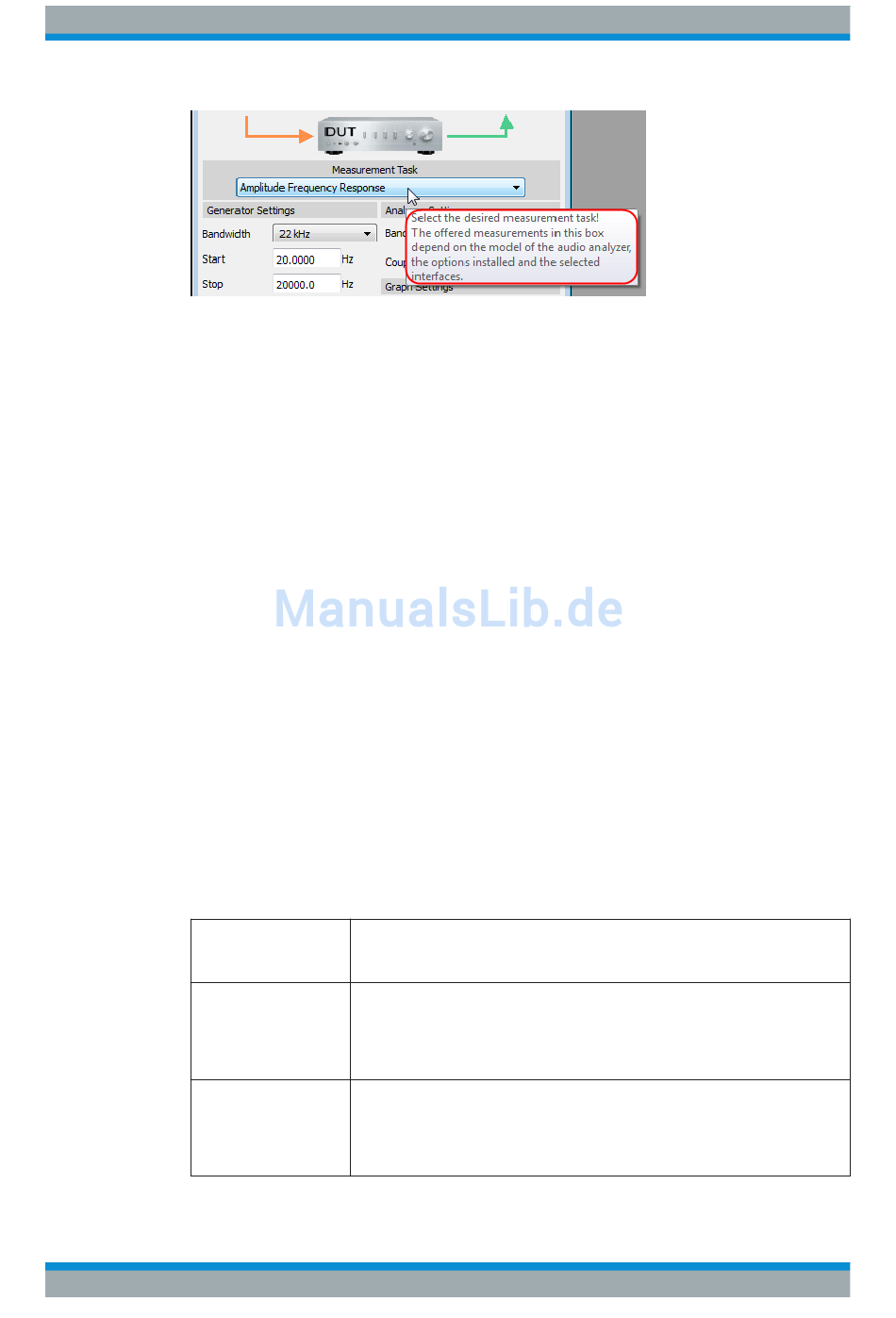

Einstellungen außerhalb des Quickstart-Panels
Eine nachträgliche Änderung der Einstellungen außerhalb des Quickstart-Panels, also
in der normalen Bedienoberfläche des Audio-Analysators R&S UPV, führt zu einer
Inkonsistenz zwischen der Einstellungen aus dem Quickstart-Panels und der tatsächli-
chen Einstellung des Audio-Analysators R&S UPV, kann aber durchaus gewünscht
sein. Die Meldung "Operations outside Quickstart Panel detected! QSP display might
be different!" in der Bedienhinweiszeile (Zeile überhalb der Softkey-Leiste) weist vor-
sichtshalber darauf hin. Die erneute Wahl einer "Measurement Task" sorgt wieder für
konsistente Einstellungen.
3.3.5 Struktur der Panels und Anzeigefenster
Der Audio Analysator R&S UPV verfügt über folgende Panels mit ihren Haupteinstel-
lungen (hierzu gibt es eine ausführliche Liste aller Panels mit den wichtigsten Einstell-
parametern, siehe
Panels, die über die Menüleiste Button "Instruments" gewählt werden können:
Generator Config
Generator Function
Analyzer Config
Bedienhandbuch 1146.2084.31 ─ 13
Kapitel 4, "Manuelle
Bedienung",
●
Wahl des Instruments (Analog- oder Digitalschnittstellen)
●
Konfiguration der Kanäle und Bandbreiten
●
Referenzwerte
●
Wahl der Testsignale
●
Sweepfunktion
●
Frequenz- und Pegeleinstellungen
●
Filter bzw. Equalizer
●
DC Offset
●
Wahl des Instruments (Analog- oder Digitalschnittstellen),
●
Konfiguration der Kanäle, Messbandbreite und Pre Filter
●
Range Konfiguration
●
Referenzwerte
●
Start- und Triggerbedingungen
Getting Started
Kurzeinführung in die Bedienung
auf Seite 141).
107
