R&S UPV

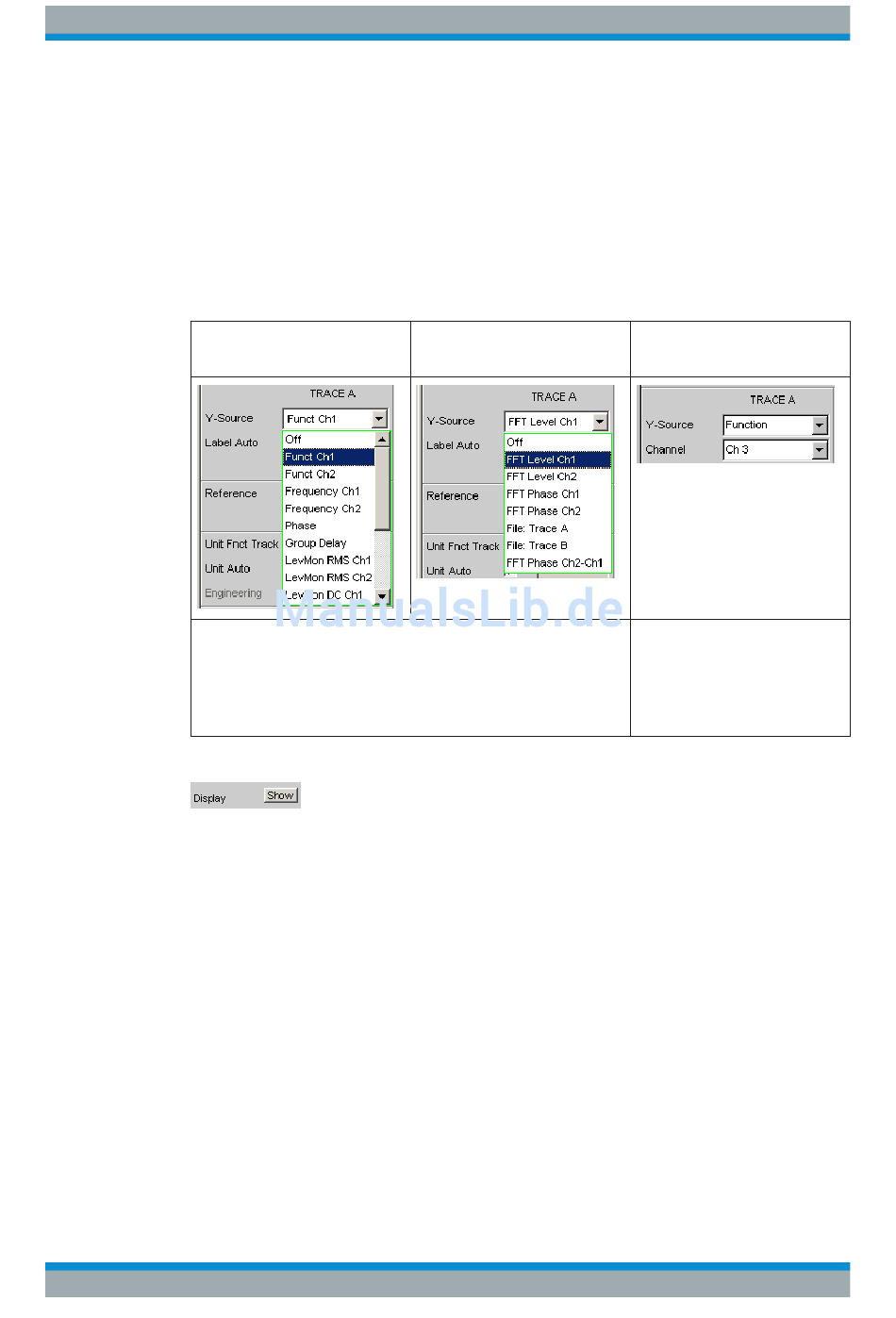

5.50.3 Einstellzeilen des Bedienpanels

Die Display-Konfigurationspanels für die verschiedenen Grafiksysteme sind weitestge-
hend identisch aufgebaut. Abhängig vom Grafiksystem können Einstellzeilen entfallen
oder unterschiedliche Parameterlisten für die Auswahlfelder erscheinen.
So werden z.B. in den Display-Konfigurationspanels für FFT und Sweep unterschiedli-
che Auswahlmöglichkeiten für die Quellen der Messergebnisse angeboten.
Die Unterschiede werden bei den entsprechenden Einstellzeilen erklärt.
"Sweep"
Für zweikanaliges Instrument
Quelle der Messergebnisse (FFT Level) und Kanalnummer (Ch1) sind
in der Auswahlliste kombiniert (FFT Level Ch1).
Display
Mit diesem Druckknopf wird die grafische Darstellung von Kurven oder Balkendiagram-
men eingeschaltet.
Ausgeschaltet wird sie durch Druck auf CLOSE oder mit der Maus über die Titelleis-
tenschaltfläche X, sofern sie den Fokus hat (siehe
und Balkendarstellung",
Ein Duplikat dieses "Show-Druckknopfes" befindet sich auch im Analyzer Function
Panel, um von dort bequem die Grafische Darstellung von Bargraph, FFT oder Wave-
form aufrufen zu können.
Bedienhandbuch 1146.2084.31 ─ 13
Kurven-, Spektrum- und Balkendarstellung
"FFT"
Für zweikanaliges Instrument
auf Seite 684.
Gerätefunktionen
"Sweep"
für ein Multikanal-Instrument
Quelle der Messergebnisse und
Kanalnummer sind getrennt, da
die vielfältigen Kombinationsmög-
lichkeiten in einer Auswahlbox
nicht mehr dargestellt werden
können.
Kapitel 5.50, "Kurven-, Spektrum-
693
