R&S UPV

5.24.4 Mehrere Sweep-Kurven in einem Diagramm

In jedem Sweep-Fenster können bis zu 2 Traces dargestellt werden. Zur grafischen
Darstellung der Sweep-Kurven gibt es 2 Möglichkeiten, die in den einzelnen Sweep-
Fenstern individuell gewählt werden können:
●

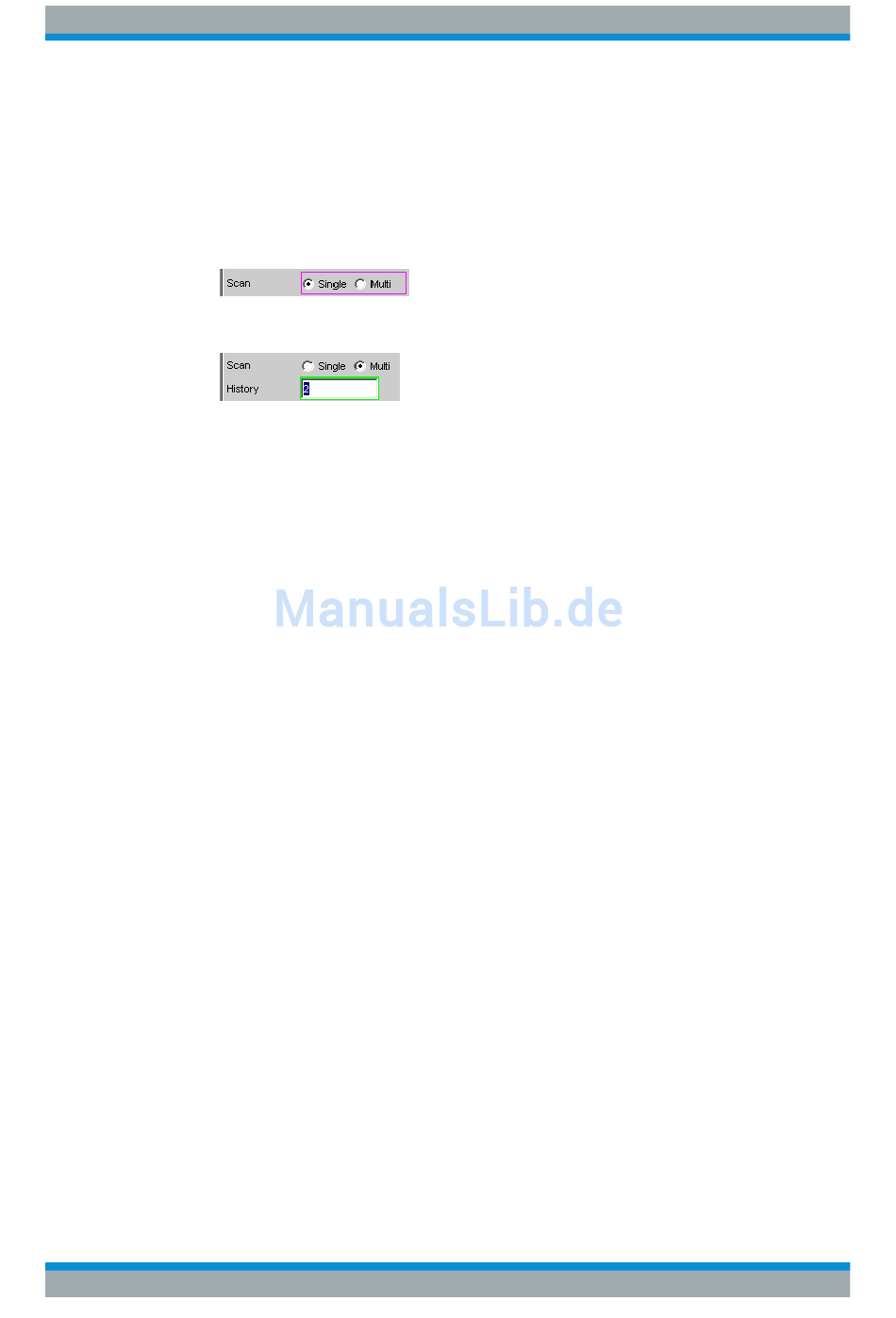

Jeder neuer Sweep-Durchlauf löscht die alte Kurve; es ist immer nur eine Kurve
(bzw. ein Kurvenpaar) sichtbar (Singlescan-Betrieb).
●
Jeder neuer Sweep-Durchlauf zeichnet die neue Kurve, ohne die alte Kurve zu
löschen; es sind alle aufgenommenen Kurven sichtbar (Multiscan-Betrieb).
Da auch im Multiscan-Betrieb nur eine endliche Anzahl von Kurven (die letzten 20)
gespeichert wird, sind alle Kurven nur solange sichtbar, bis eine Umskalierung erfolgt.
Dabei wird die grafische Darstellung gelöscht und die letzten Kurven neu gezeichnet,
was auch die Übersicht erhöht. Wie viele Kurven dabei neu gezeichnet werden, kann
durch die Eingabezeile History bestimmt werden.

5.25 Pegelmessungen

Der R&S UPV bietet verschiedene Pegelmessungen, mit denen der Wechsel- (AC)
oder Gleichspannungsanteil (DC) eines Messsignals mit unterschiedlichen Verfahren
ermittelt werden kann.
●
RMS ermittelt breitbandig den Effektivwert eines beliebigen Signals, optional mit
Unterdrückung einer im Signal enthaltenen DC-Komponente.
●
RMS Selective ermittelt selektiv den Effektivwert innerhalb oder außerhalb eines
wählbaren Frequenzbandes (durch Verwendung eines Bandpasses bzw. einer
Bandsperre). Auch hier kann eine im Signal enthaltene DC-Komponente unter-
drückt werden.
●
"Rub & Buzz" ermittelt den Effektivwert oberhalb einer wählbaren Oberwelle der
Signalfrequenz (durch Verwendung eines mitlaufenden Hochpassfilters).
●
DC ermittelt die DC-Komponente eines beliebigen Signals.
●
Quasi Peak ermittelt den Spitzenwert eines beliebigen Signals, dabei erfolgen
Anstieg und Abfall des Messwertes mit definierten Zeitkonstanten.
●
Peak ermittelt den Spitzenwert eines beliebigen Signals; dabei folgt der Messwert
verzögerungsfrei dem Spitzenwert.
Die Spannung eines Analogsignals wird in Volt, die Aussteuerung eines Digitalsignals
in FS ermittelt. Ein voll ausgesteuertes sinusförmiges Digitalsignal hat laut AES-17
einen Peak-Wert und einen RMS-Wert von 1.0 FS, d.h. der RMS-Wert eines Digitalsig-
nals wird – im Gegensatz zum Analogsignal – um den Faktor √2 höher ermittelt.
