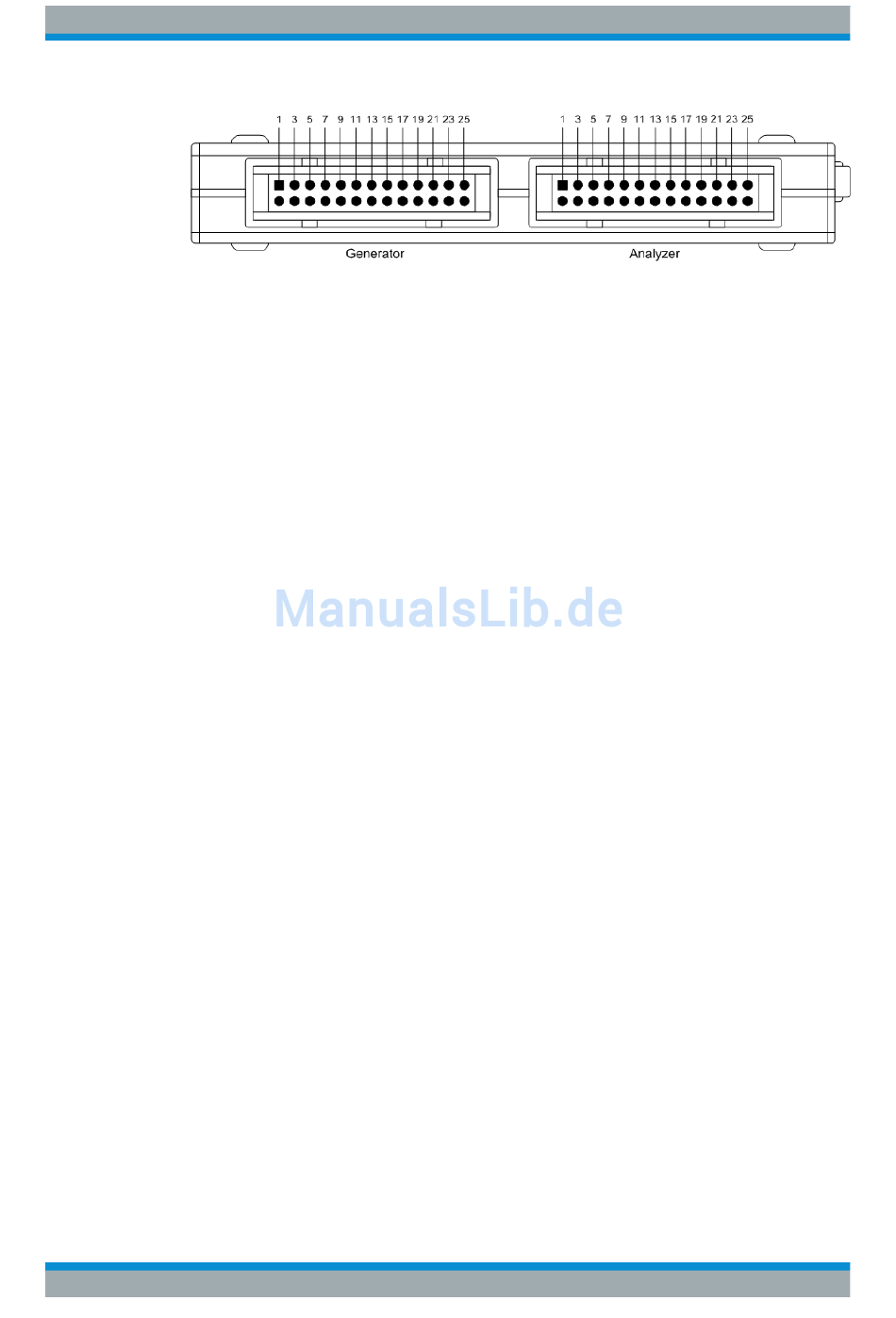

Empfohlener PCB Steckverbinder:
TYCO AMP LATCH 2-827745-6

5.19 Messungen starten

Das Starten – und Stoppen – von Messungen geschieht in der Handbedienung über
die Tasten START, SINGLE undSTOP/CONT im Bedienfeld CONTROL, über die Tas-
ten CTRL+F5 (Start), CTRL+F6 (Single) oder CTRL+F7 (Stop/Cont) der externen Tas-
tatur oder über die Buttons "Start", "Single" und "Stop/Cont" der Tool Bar.
Die Wirkung dieser Tasten oder Buttons ist grundsätzlich davon abhängig, ob das
Sweep-System aktiv ist oder nicht:
●
Nur bei inaktivem Sweep-System kann das Mess-System direkt mit diesen Tasten
gesteuert werden.
●
Bei aktivem Sweep-System hingegen wird das Mess-System vom Sweep-System
gesteuert und die Tasten oder Buttons dienen zum Steuern des Sweep-Systems.
5.19.1 Überblick über das Mess-System
Den folgenden Ausführungen liegt ein "deaktiviertes Sweep-System" zu Grunde, d.h.
weder im Generator noch im Analysator ist ein Sweep eingeschaltet.
Eine Messung im engeren Sinne ist die einmalige oder kontinuierliche "Messwertauf-
nahme" aller eingeschalteten Messarten. Sie kann in Form eines einzelnen Messwer-
tes oder als Datensatz (Samples im Zeitbereich, Spektrallinien im Frequenzbereich)
erfolgen.
Die einmalige Messwertaufnahme wird als "Einzelmessung" (siehe
"Einzelmessung",
(siehe
Die Steuerung des Mess-Systems erfolgt
●
explizit über die eingangs erwähnten Tasten und Buttons
●
implizit durch sogenannte Abbruch-Ereignisse. Dies sind Ereignisse (Benutze-
reingaben), die die laufende Messung ungültig machen, also Änderungen im
Generator, Analysator oder in der Filterbank. Ein Abbruch-Ereignis bewirkt den
automatischen Neustart der laufenden Messung. Dadurch wird sichergestellt, dass
die angezeigten Messdaten nicht durch interne Umschaltvorgänge verfälscht wer-
den. Da der Abbruch und Neustart einer laufenden Messung einige Millisekunden
