R&S UPV
Bei Änderung der Referenzfrequenz ändern sich auch alle referenzwertbezogenen
Frequenzeinstellungen.
Fernsteuerbefehl:
SOURce:FREQuency:REFerence

5.3.3 Schnittstellenbelegung

Verwendung der Option R&S UPV-B2 (Digitale Audioschnittstellen) für die 2-
kanalige Generierung und Analyse.

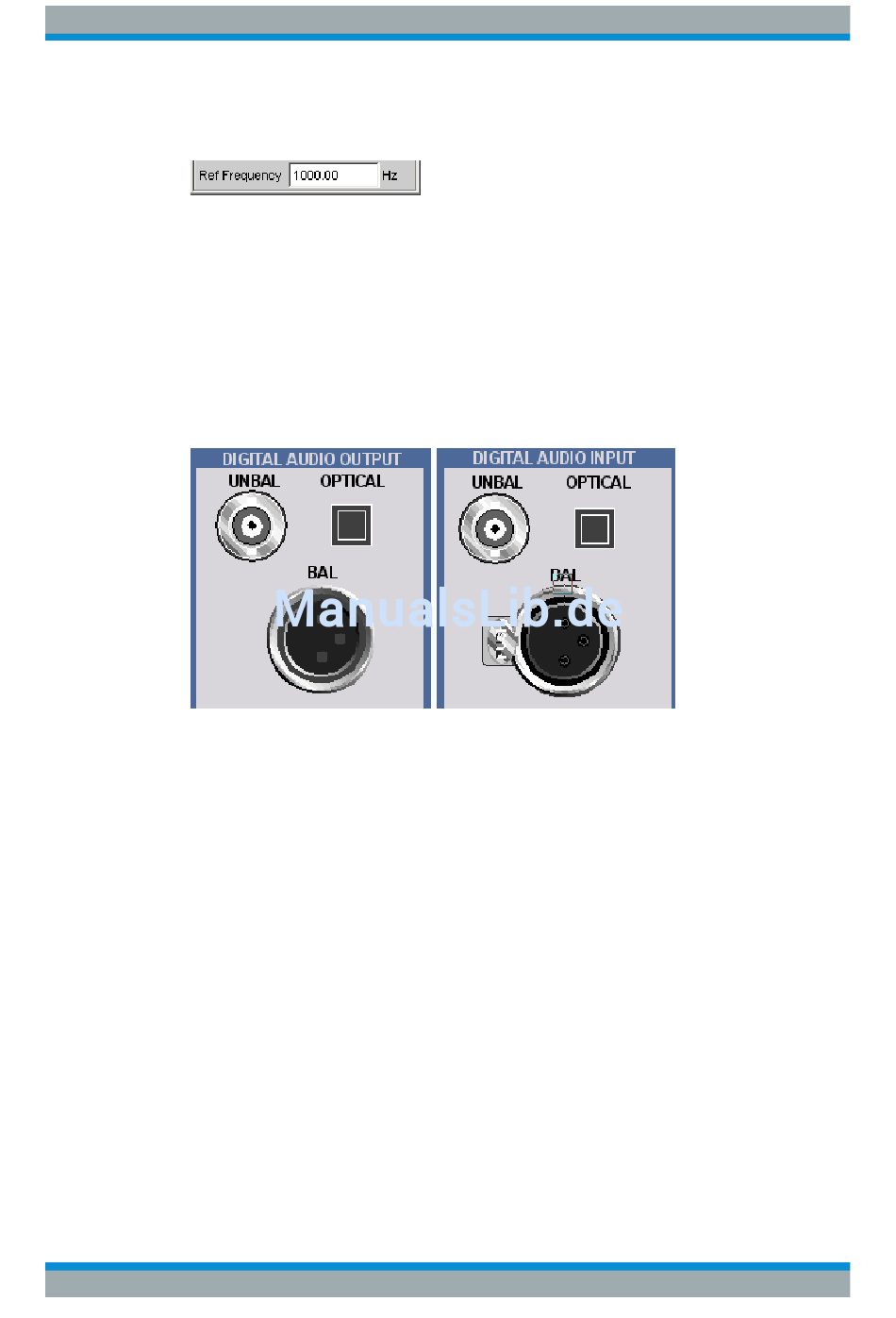

Gerätevorderseite:
DIGITAL AUDIO OUTPUT BAL
Symmetrische Ausgänge auf Pin 2 und 3. Pin 1: Galvanische Verbindung zur Geräte-
masse,
DIGITAL AUDIO OUTPUT UNBAL
BNC-Ausgang für das SPDIF- oder AES/EBU-Format gemäß EIAJ CP-340. Außenlei-
ter hat keine galvanische Verbindung zur Gerätemasse.
DIGITAL AUDIO OUTPUT OPTICAL
Optischer Ausgang gemäß TOSLINK-System
DIGITAL AUDIO INPUT BAL
Symmetrische Eingänge auf Pin 2 und 3. Pin 1: Galvanische Verbindung zur Geräte-
masse,
DIGITAL AUDIO INPUT UNBAL
BNC-Eingang für das SPDIF- oder AES/EBU-Format gemäß EIAJ CP-340. Außenleiter
mit galvanischer Verbindung zur Gerätemasse.
DIGITAL AUDIO INPUT OPTICAL
Optischer Eingang gemäß TOSLINK-System
Bedienhandbuch 1146.2084.31 ─ 13
Digital Generator konfigurieren
auf Seite 882
Gerätefunktionen
273
