5.13 Analogen Multi-Kanal Analyzer konfigurieren
5.13.1 Multi-Kanal Analyzer Configuration Panel

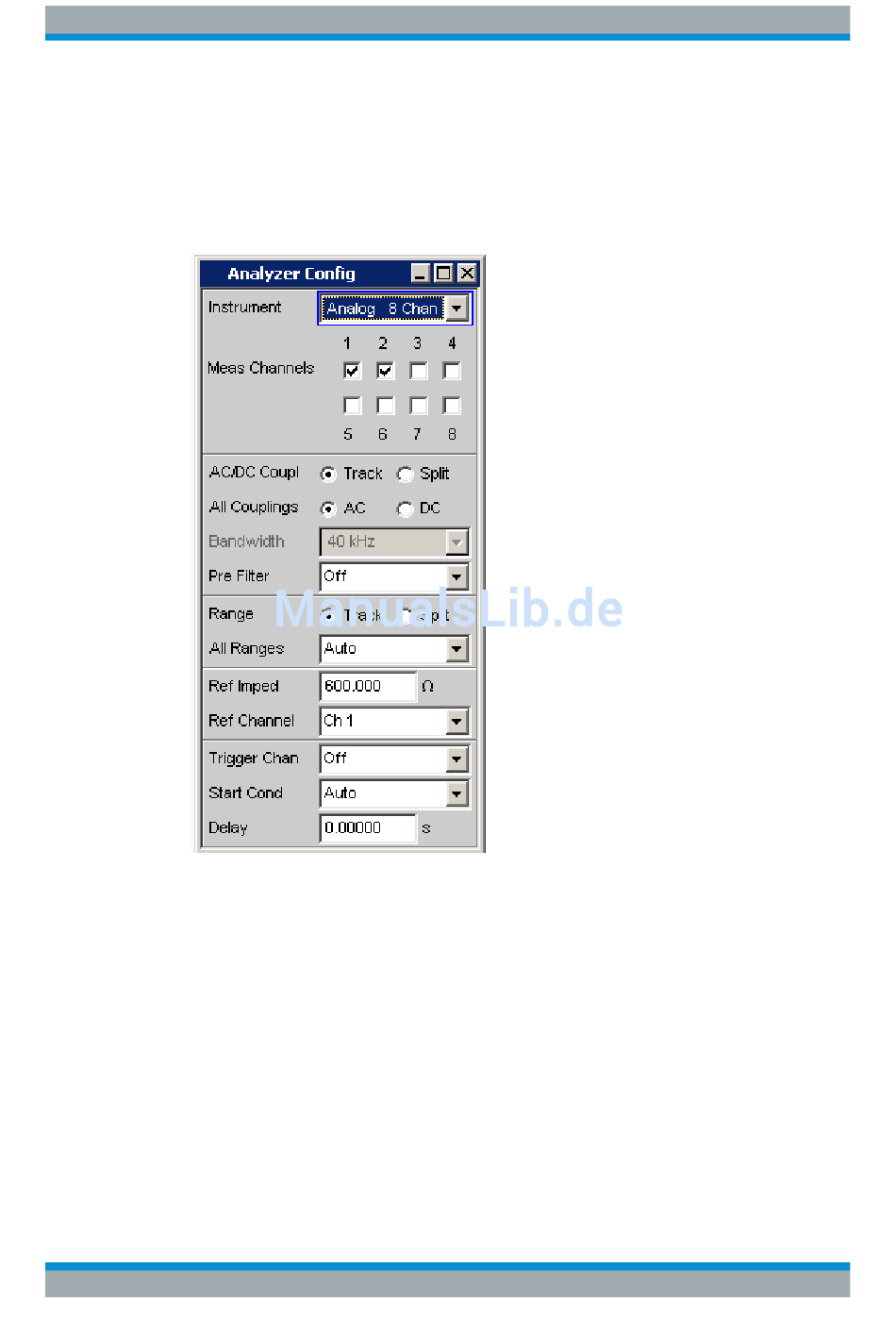

Bild 5-17: Multi-Kanal Analyzer-Config-Panel
Das Config-Panel ermöglicht die Einstellungen für die analogen und den digitalen Ana-
lyzer. Im Nachfolgenden werden die Konfigurationsmöglichkeiten für den analogen
Multi-Kanal Analyzer beschrieben. Beim erstmaligen Aufruf des Multi-Kanal Analyzer
sind alle Kanäle aktiviert und alle Bereiche stehen auf Autorange, um beim Anlegen
eines beliebigen Eingangssignals eine Übersteuerung zu vermeiden. Die nichtaktiven
Kanäle sind aus Sicherheitsgründen auf den unempfindlichsten Messbereich gestellt
(50 V).
Eingangsbuchse der Option R&S UPV-B48:
Bedienhandbuch 1146.2084.31 ─ 13
