R&S UPV

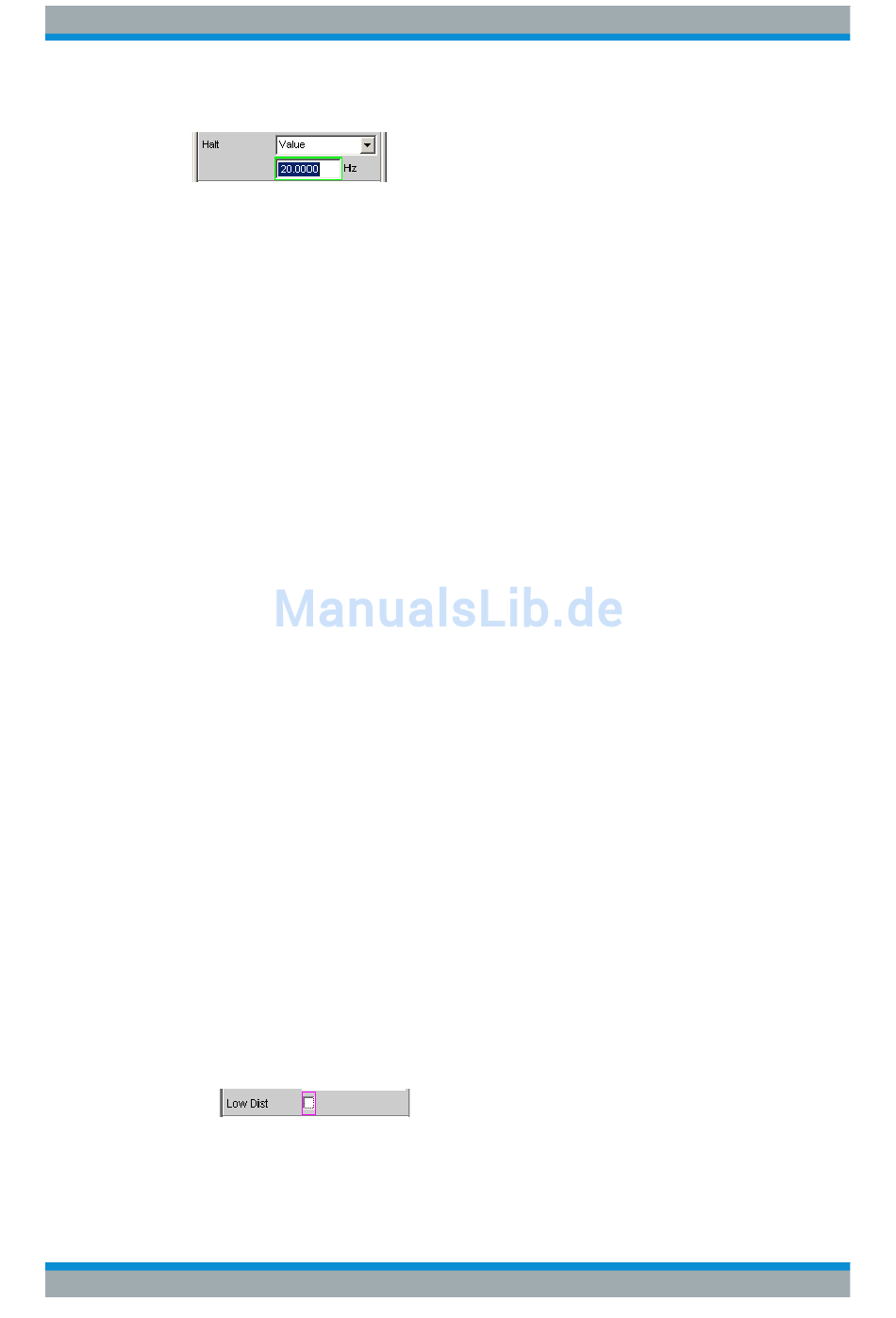

Halt value
Wenn die darüber liegende Einstellzeile auf "Halt" = "Value" steht, wird nach einem
abgelaufenen Sweep der Generator auf den hier angegebenen Wert gestellt. Dieser
Wert kann außerhalb der durch "Start" und "Stop" bestimmten Werte oder außerhalb
des ersten und letzten Eintrages der Sweepliste liegen.
Fernsteuerbefehl:
SOURce:SWEep:FREQuency:HALT:VALue
SOURce:SWEep:INTerval:HALT:VALue
SOURce:SWEep:ONTime:HALT:VALue
SOURce:SWEep:PHASe:HALT:VALue
SOURce:SWEep:VOLTage:HALT:VALue

5.10.8 Sweep-Geschwindigkeit

Die Zeit für einen Sweep-Durchlauf ist nur bei automatischen Sweeps von Bedeutung
und wird durch folgende Faktoren bestimmt:
●
Einstellzeit des Generators
●
Erforderliche Verweilzeit; hängt ab von den Eigenschaften des Messobjektes (z.B.
Einschwingzeit)
●
Nur bei synchronen Sweeps (d.h. bei Verwendung des internen Analysators):
Messgeschwindigkeit
Um eine möglichst kurze Durchlaufzeit und somit eine hohe Sweep-Geschwindigkeit
zu erreichen, sollten die Einstellzeiten des Generators und ggf. die Messzeit minimiert
werden. Dazu gibt es eine Reihe von Optimierungsmöglichkeiten:
Minimierung der Generator-Einstellzeit
Die Einstellzeit des digitalen Generatorteils liegt in der Größenordnung von wenigen
Mikrosekunden und kann daher vernachlässigt werden. Dagegen benötigt das Stellen
der Analog-Hardware im Analog-Generator – verbunden mit Einschwingvorgängen –
einige Millisekunden und sollte daher bei Sweeps möglichst vermieden werden.
●
Verwendung des Universalgenerators anstelle des Low-Distortion-Generators bei
Frequenz-Sweeps. Besonders bei tiefen Frequenzen benötigt der Low-Distortion-
Generator lange Einschwingzeiten für Frequenzänderungen. Hinsichtlich der Fre-
quenzeinstellzeit und -genauigkeit ist der Universalgenerator dem Low-Distortion-
Generator überlegen und somit als Sweep-Generator zu bevorzugen. Der Low-Dis-
tortion-Generator sollte daher nur dann verwendet werden, wenn das Messobjekt
und die Messfunktion das extrem gute Klirrverhalten oder den größeren Frequenz-
bereich benötigen.
●
Verwendung eines festen Pegelbereichs bei Pegel-Sweeps und aktiver Entzer-
rung; der Pegel sollte auf den höchsten beim Sweep vorkommenden Wert gestellt
werden. Die automatische Betriebsart pegelt die analoge Hardware, um bei jedem
Bedienhandbuch 1146.2084.31 ─ 13
auf Seite 914
auf Seite 914
auf Seite 915
auf Seite 915
auf Seite 915
Gerätefunktionen
Sweeps
378
