Bei Änderung der Referenzfrequenz ändern sich auch alle referenzwertbezogenen
Frequenzeinstellungen.
Die relative Frequenz des Generatorsignals bleibt unverändert. Durch Variieren der
Referenzfrequenz kann somit beispielsweise die Grundwelle eines mittels Multisinus
eingestellten Klirrspektrums verschoben werden, ohne dass die Oberwellen vom
Benutzer neu berechnet und eingestellt werden müssen.
Fernsteuerbefehl:
SOURce:FREQuency:REFerence
5.2.2 Ausgänge des Universal-Generators
Die Ausgänge des analogen R&S UPV-Generators können verschieden konfiguriert
werden (siehe Panelbeschreibung unter Channel, Output Type, Impedance und Com-
mon). Nachfolgend sind die Prinzipschaltbilder des Generator-Ausgangs dargestellt.

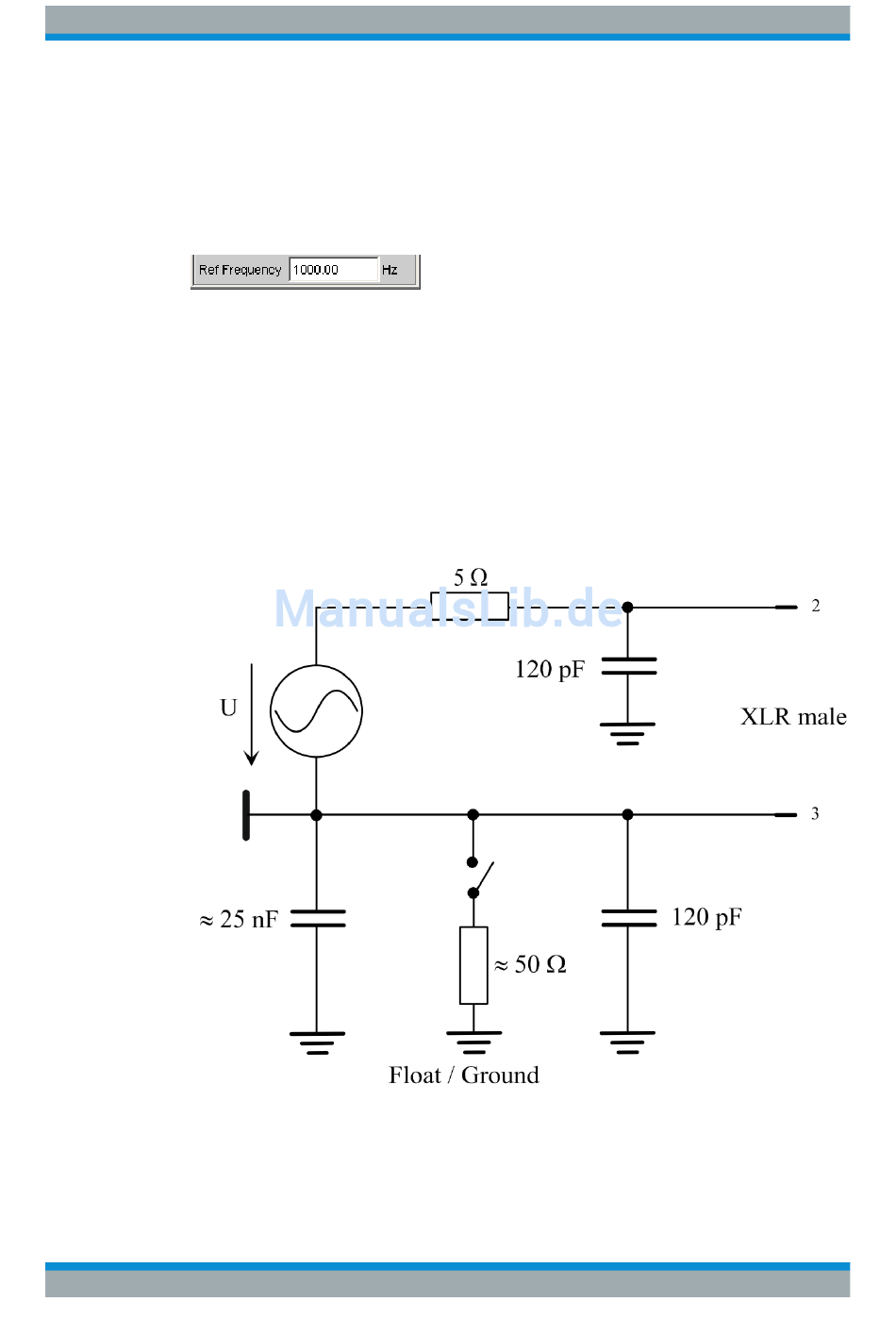

Unsymmetrischer Ausgang (Output Type Unbal)
Bild 5-2: Unsymmetrischer Ausgang
Bedienhandbuch 1146.2084.31 ─ 13
Analog Generator konfigurieren
auf Seite 882
