5 Gerätefunktionen

5.1 Wahl des Generators

5.1.1 Generator Konfiguration Panel

Das Konfiguration-Panel ermöglicht die Einstellungen für den analogen und die digita-
len Generatoren.
Um den R&S UPV-Generator an die Messaufgabe anzupassen, empfiehlt es sich, als
erstes mit den Einstellungen im Generator-Config-Panel zu beginnen, weil die hier vor-
genommenen Einstellungen Einfluss auf die Möglichkeiten im Generator-Function-
Panel haben.

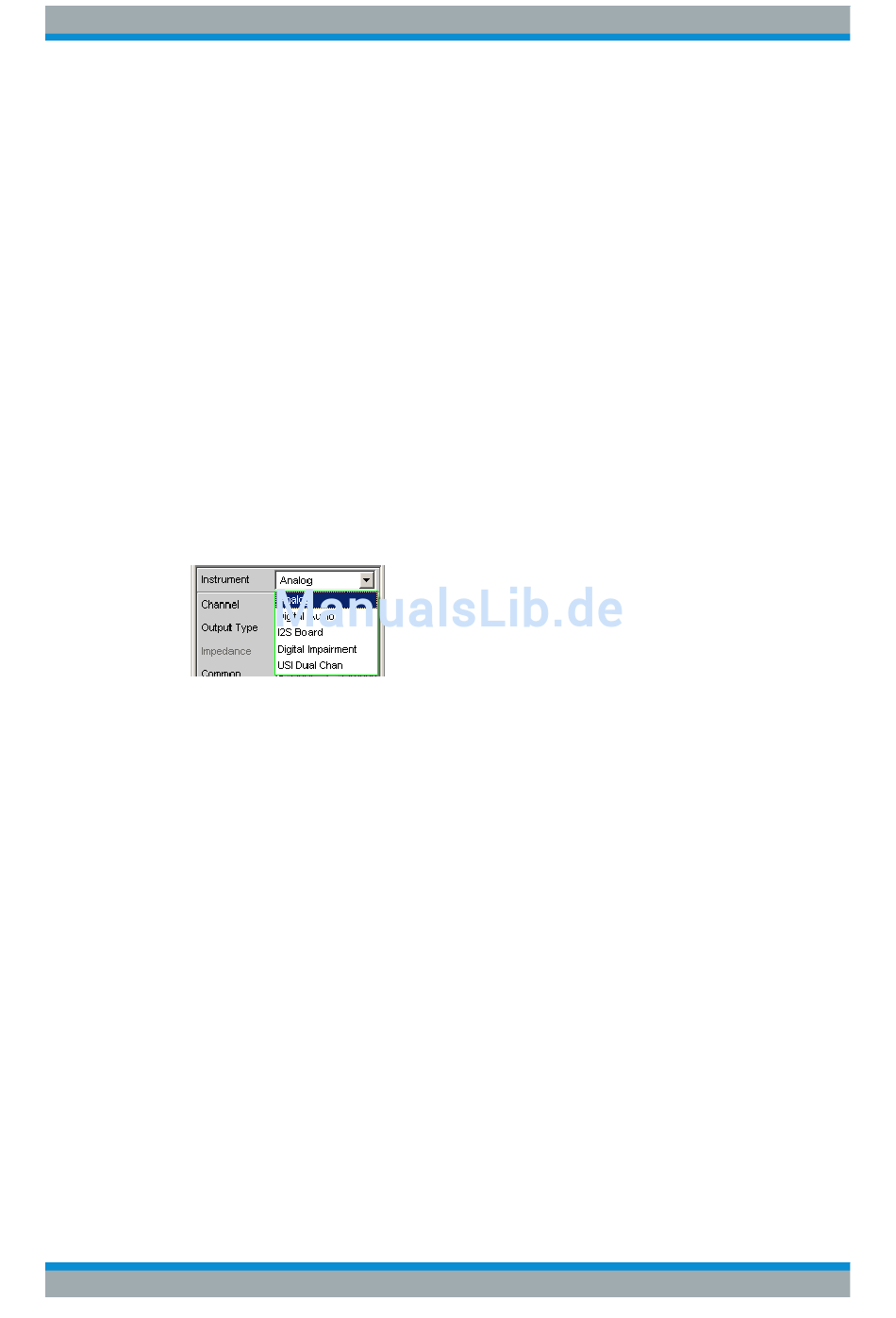

Instrument
Generator auswählen.
"Analog"
"Digital Audio"
2
"I S Board"
Bedienhandbuch 1146.2084.31 ─ 13
Analogen 2-Kanal-Generator auswählen.
Der Benutzer hat im Generator-Function-Panel die Wahl zwischen
dem Universalgenerator für nahezu beliebige Signalformen (bis max.
80 kHz) und einem klirrarmen Sinusgenerator (Option R&S UPV-B1
Low Distortion Generator bis max. 185 kHz). Dieser kann bei der
Generator-Funktion Sine aktiviert werden.
Der Digital Audio Generator läuft weiter.
Digital Audio Generator auswählen.
Erzeugung von Audiodaten im AES/EBU- oder SPDIF-Format.
Wenn keine Impairments (Jitter- oder ein Common-Mode-Signal) ein-
geschaltet sind, dann läuft der Analoggenerator weiter.
2
I S Generator auswählen
2
Mit dem I S Generator können Audiodaten im I
werden.
Der Analoggenerator ist abgeschaltet.
