R&S UPV

4.8.1 Messfunktionen und Darstellung der Messergebnisse

●
Was (welche Messfunktion) und wie (welches Messverfahren) gemessen wird,
wird im Panel "Analyzer Function" vorgegeben.
●
In den Konfigurationspanels zur Messwertdarstellung wird festgelegt, wie die
Messergebnisse präsentiert werden, also mit welcher Einheit, mit wie vielen Stel-
len, etc. Hierzu gibt es eine ganze Reihe von Panels für die unterschiedlichen
Messwertfenster.
●
In den verschiedenen Messwertfenstern schließlich kommen die Ergebnisse zur
Anzeige
Die grundsätzlichen Einstellungen in diesen Konfigurationspanels und Messwertfen-
stern werden in den folgenden Abschnitten beschrieben, eine ausführliche Beschrei-
bung zu den einzelnen Einstellzeilen siehe
feld",
auf Seite 684.

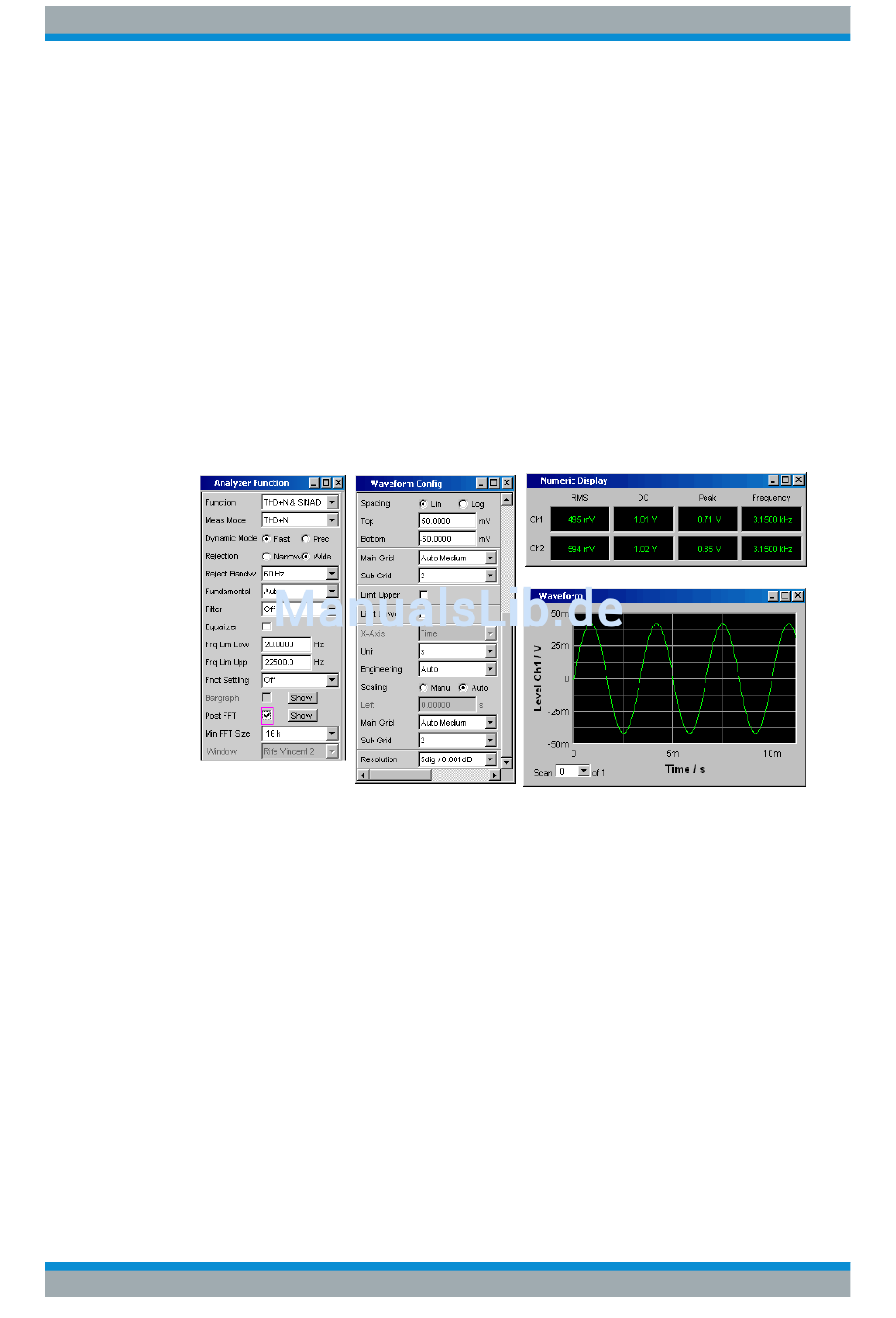

Bild 4-3: Messungen und Darstellung der Ergebnisse beim Audio Analyzer
Was und wie wird gemessen:
Art der Darstellung der Messergebnisse = Waveform Config
Anzeige der Messergebnisse

4.8.2 Das numerische Anzeigefeld

Das numerische Anzeigefeld fasst Zahlenwerte aus verschiedenen Analysatorfunktio-
nen übersichtlich zusammen und stellt die maximal 64 Zahlenwert-Ergebnisse aus
dem Panel "Analyzer Function" dar. Die einzelnen Spalten sind dabei von links nach
rechts fest zugewiesen:
●
1.Spalte:
Messergebnisse der Funktion, die im Panel "Analyzer Function" in der Zeile "Func-
tion" eingestellt ist.
●
2.Spalte:
Bedienhandbuch 1146.2084.31 ─ 13
auf Seite 183 und Kapitel 5.50, "Kurven-, Spektrum- und
Kapitel 4.8.2, "Das numerische Anzeige-
= Analyzer Function
= Numeric Display oder Messgraphik (hier Waveform)
Manuelle Bedienung
Messwertanzeigen
Balkendarstellung",
