R&S UPV
Einstellung im zugrunde liegenden Einstellfeld in der linken Spalte, so wird diese Ände-
rung auch im Anzeigefeld der rechten Spalte angezeigt.

4.7.13 Eingabehilfen

Am unteren Rand des Bildschirms, über der Softkey-Leiste, werden Informationen zu
den möglichen Eingaben gegeben. Sowohl die in der Softkey-Leiste angebotenen Ein-
heiten als auch die in der Zeile "Valid Range" angegebenen Grenzen beziehen sich
immer auf die markierte Einstellzeile. Der zulässige Wertebereich wird dabei in der
gerade gewählten Einheit angegeben.
Eingaben außerhalb des angegebenen Wertebereichs werden nicht angenommen, es
ertönt ein Warnton und die Eingabe wird auf den entsprechenden Minimal- bzw. Maxi-
malwert abgeändert.
Die angegebenen Bereiche für Werteingaben berücksichtigen dabei stets den aktuel-
len Zustand des Geräts. Sie sind also nicht konstant, sondern von bereits an anderer
Stelle getätigten Voreinstellungen abhängig.

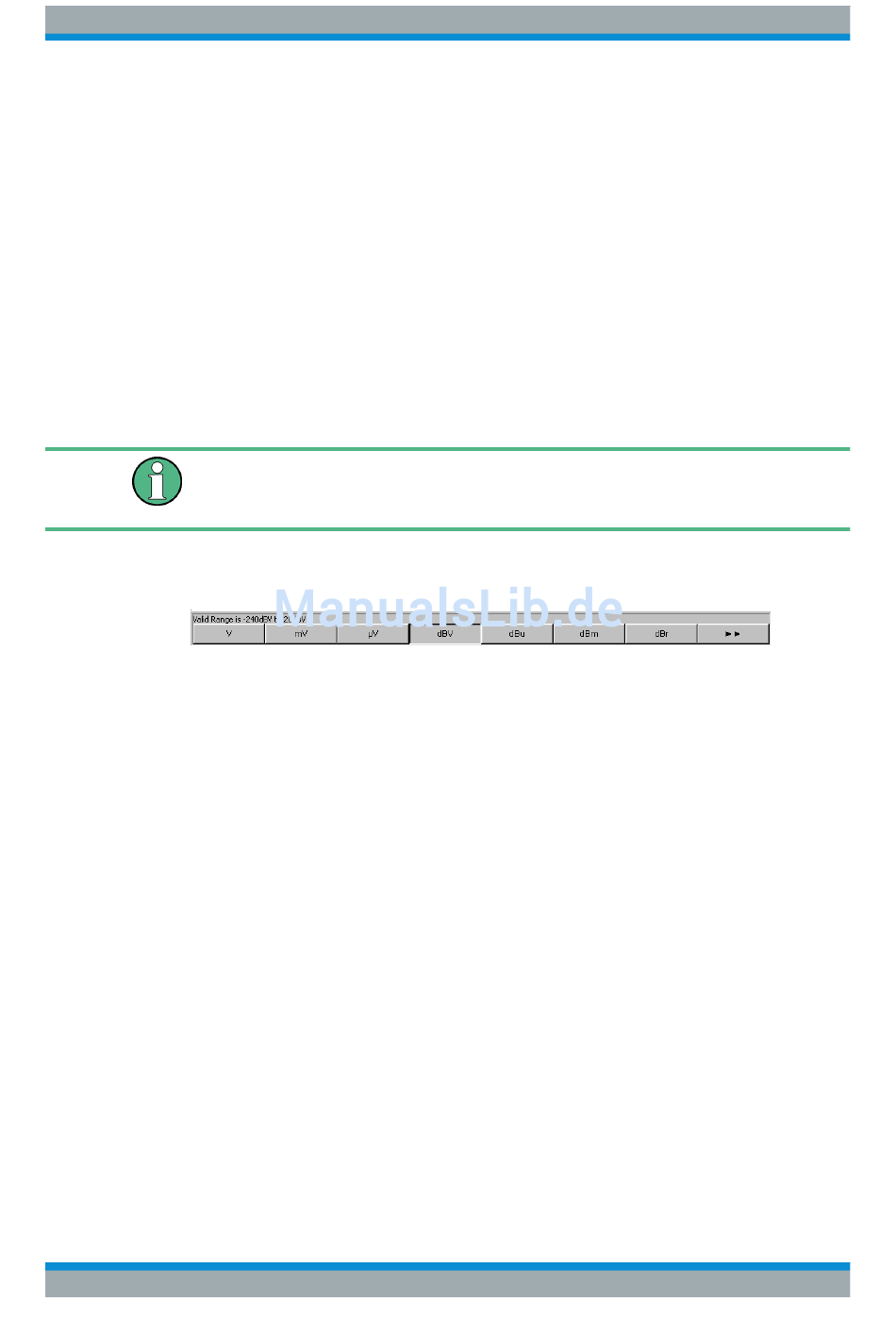

Hier ein Beispiel für die Eingabe der Generatorausgangsspannung. Über den Button
>> können weitere Einheiten gewählt werden:
4.7.14 Einstellungen abschließen
Bei der Eingabe von numerischen Werten unterscheidet der R&S UPV den Edit-Mode
(gekennzeichnet durch einen grünen Auswahlrahmen) und den Direct-Mode (gekenn-
zeichnet durch einen magentafarbenen Auswahlrahmen). Siehe hierzu auch
tel 4.7.9, "Numerische Werteingabe – Numerische
●
Zahleneingaben im Edit-Mode werden erst mit Betätigen der ENTER-Funktion
(Taste ENTER oder Drehradklick) bzw. bei Wahl einer Einheit über die Softkey-
Leiste übernommen und in der Hardware eingestellt.
●
Zahleneingaben sowie Wertänderungen mit dem Drehrad werden im Direct-Mode
sofort an die Hardware weitergegeben und ausgeführt.
Das Ein- bzw. Ausschalten von Funktionen mit Hilfe von Tick-Boxen wird von der
Hardware ausgeführt, sobald der Schaltvorgang mittels der ENTER-Funktion erfolgt
ist. Bei Maus-Bedienung erfolgt das Ein-/Ausschalten bereits durch einen Klick auf die
Tick-Box.
Einstellungen über Radio-Buttons werden von der Hardware ausgeführt, sobald der
Schaltvorgang mit der ENTER-Funktion ausgelöst wird. Bei Maus-Bedienung erfolgt
das Umschalten bereits durch einen Klick auf den entsprechenden Radio-Button.
Die Auswahl eines Parameters aus einem Auswahlfeld wird ebenfalls mit dem Betäti-
gen der ENTER-Funktion ausgeführt. Auch hier genügt ein Mausklick, um den
gewünschten Parameter auszuwählen und zu aktivieren.
Bedienhandbuch 1146.2084.31 ─ 13
Manuelle Bedienung
Einstellungen in den Panels
Eingabefelder", auf Seite 173.
Kapi-
180
