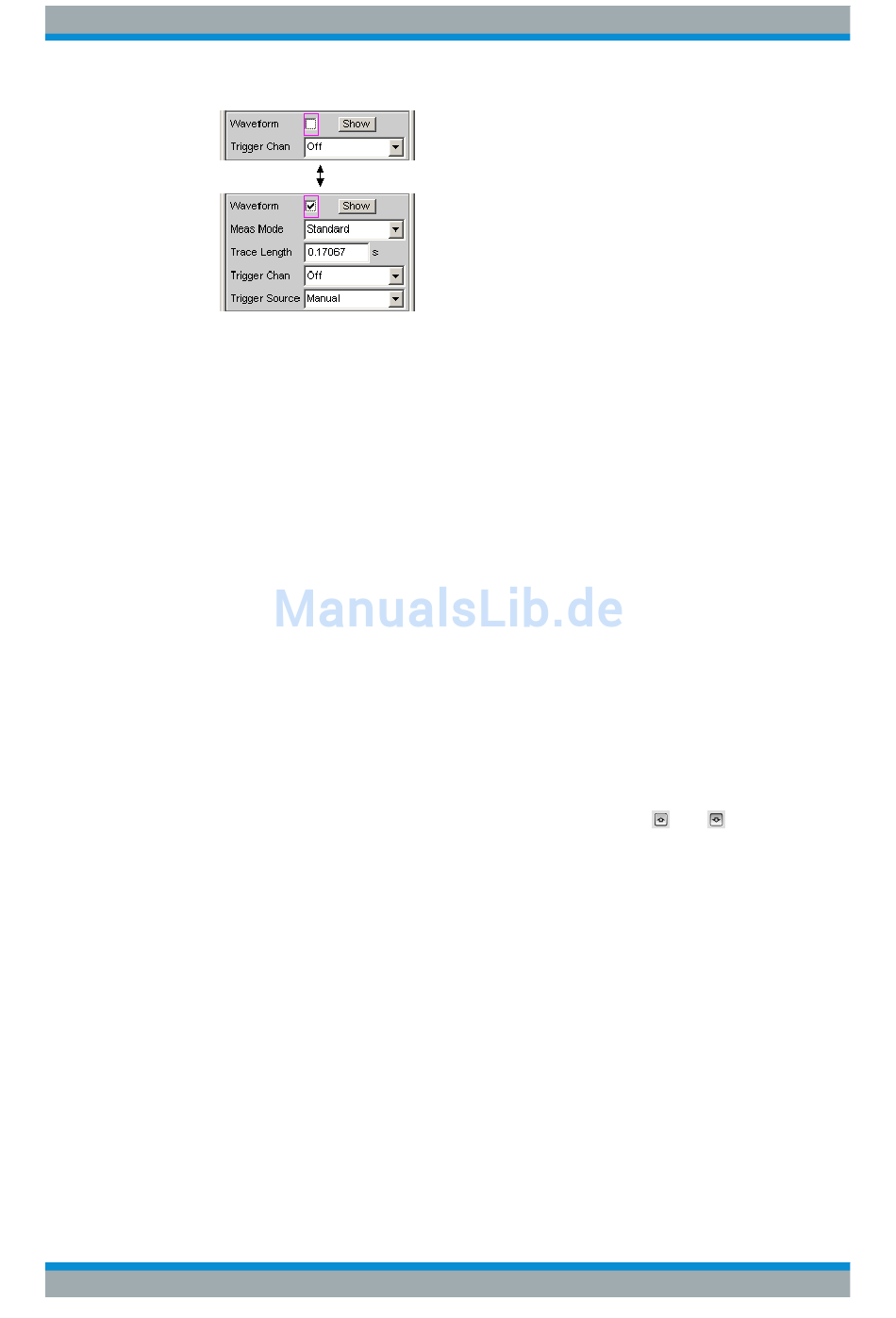

Grundsätzlich wird immer versucht, die Panels so kurz wie möglich zu halten.
Daher werden nicht benötigte Zeilen weggeblendet. Das obenstehende Beispiel
verdeutlicht dies: Die Zeilen "Meas Mode", "Trace Length" und "Trigger Source"
erscheinen nur, wenn die Funktion Waveform eingeschaltet ist.

4.5.3 Navigieren in den Panels

Besitzt ein Panel mehr Zeilen als auf dem Bildschirm dargestellt werden können oder
wurde die Größe des Panels fixiert, ohne seine gesamte Länge darzustellen, so
erscheint an der rechten Seite des Panels die Bildlaufleiste. Die gesamte Bildlaufleiste
symbolisiert die komplette Länge des Panels, der dunkel dargestellte Teil der Bildlauf-
leiste den momentan sichtbaren Ausschnitt.
Zum Navigieren innerhalb der Panels, d.h. zum Bewegen des Eingabe-Fokus, gibt es
verschiedene Möglichkeiten:
●
Bei Bedienung über die Frontplatte benutzt man am einfachsten das Drehrad.
Rechtsdrehung bewegt den Fokus nach unten bzw. nach rechts. Dabei verläuft die
Bewegung zuerst innerhalb einer Zeile nach rechts, dann in der jeweiligen Gruppe
nach unten, springt dann in die rechte Spalte, dort wieder nach unten bis zum
Ende der Gruppe, um dann die linke Spalte der nächsten Gruppe abzuarbeiten,
usw.
●
Alternativ können zum Navigieren auch die Cursortasten
den, der Ablauf der Bewegung ist wie bei Benutzung des Drehrads beschrieben.
●
Auf der externen PC-Tastatur können die Cursortasten für die Bewegung innerhalb
eines Panels verwendet werden. Auch hier geschieht der Ablauf der Bewegung
wie bei Benutzung des Drehrads beschrieben. Alternativ zu den Cursortasten kann
mit der externen Tastatur auch mit den Tasten TAB bzw. SHIFT + TAB navigiert
werden.
●
Auch mit der Maus kann man sich innerhalb der Panels bewegen, wie von Win-
dows®-Anwendungen gewohnt durch direktes Anklicken der gewünschten Einstell-
zeile bzw. durch Bewegen der Bildlaufleiste.
