R&S UPV
4.4.4.4

Warnhinweise

Ist der Benutzer dabei, Einstellungen für Messungen vorzunehmen, die den üblichen
Messvorschriften widersprechen, so werden auf dem Bildschirm Bedienhinweise ein-
geblendet; diese bleiben solange erhalten, bis sie durch ENTER oder einen Mausklick
auf OK gelöscht werden.
Warnhinweise werden dann gegeben, wenn während des Messbetriebs keine Messer-
gebnisse zustande kommen, was in der Regel auf ungeeignete Eingangssignale oder
Einstellungen zurückzuführen ist. Beispielsweise könnten Eingangspegel zu gering
sein, um ein stabiles Messergebnis zu erreichen. Anstelle des Messergebnisses wird
in diesem Fall eine Warnmeldung in der Bildschirmmitte eingeblendet. Diese gibt Auf-
schluss über die Ursache, warum keine Messergebnisanzeige möglich ist und listet
evtl. auch mehrere mögliche Gründe hierfür auf.
4.4.4.5

Fehlermeldungen

Treten während des Betriebs Fehler im Gerät auf, so erscheint eine Fehlermeldung in
der Mitte des Bildschirms. Diese Meldung bleibt solange sichtbar, bis sie durch ENTER
gelöscht wird.

4.5 Die Panels

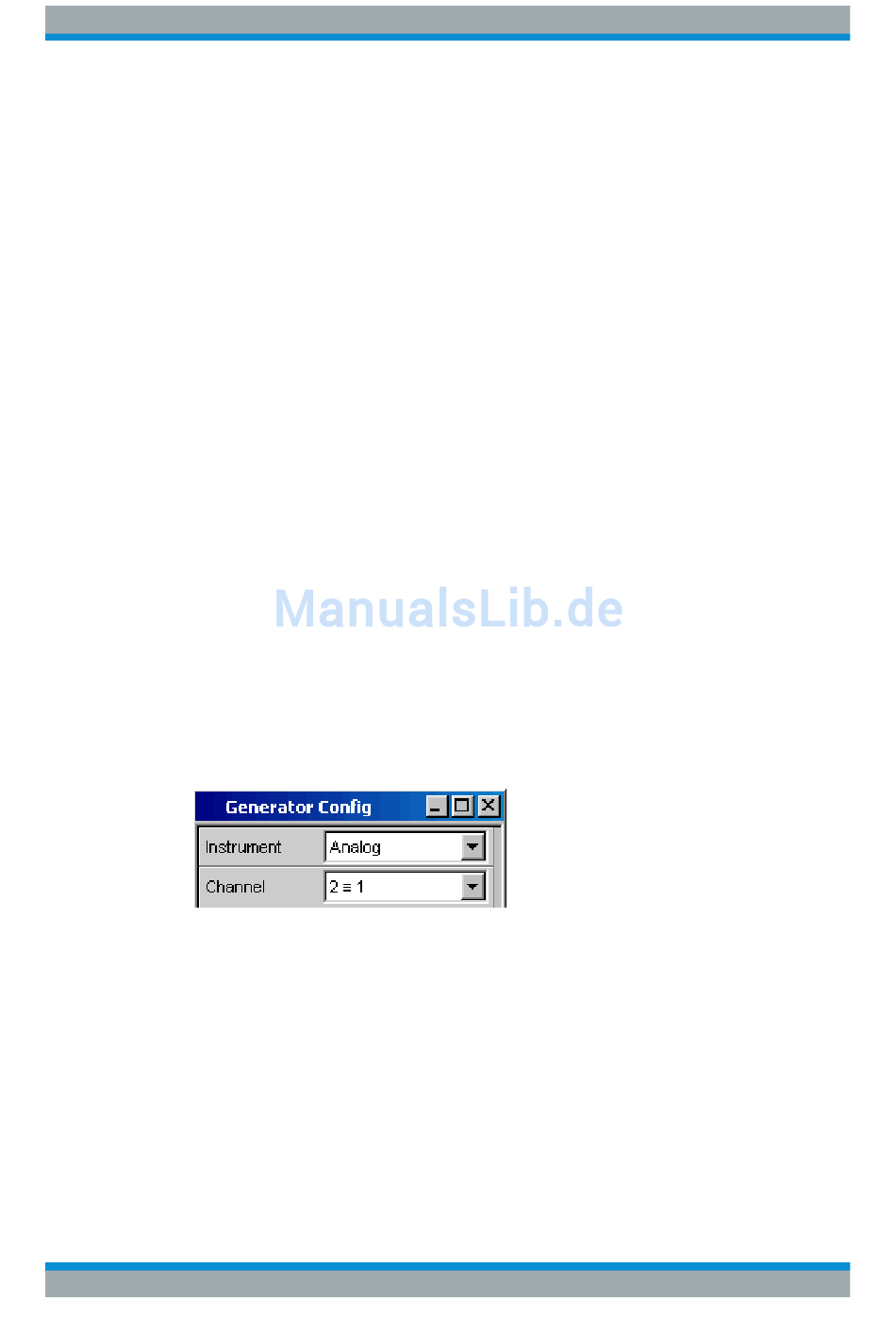

Zusammengehörige Einstellungen und Funktionen sind beim Audio Analyzer stets in
so genannten Panels zusammengefasst. Jedes dieser Panel hat einen Namen (Über-
schrift in der Titelleiste), über den es aufgerufen wird.
Immer nur ein Panel hat den Fokus, d.h. es ist bedienbar. Welches Panel den Fokus
hat, erkennt man an der blauen Markierung der Titelleiste.
Der Audio Analyzer unterscheidet folgende Panels und Anzeigefenster:
●
Bedien-Panels, über die Funktionseinstellungen vorgenommen werden
●
Konfigurations-Panel, über die eingegeben wird, wie die Messwerte dargestellt
werden sollen
●
numerische Anzeigefelder, für die Messwertanzeige der diversen Messfunktio-
nen
●
Kombi-Anzeigen, bei denen die numerische Messwertanzeige durch Balkenanzei-
gen, Min-/Max-Werte und Grenzwertüberwachung ergänzt werden können
●
Grafikfenster, in denen Messwerte als Diagramm dargestellt werden
●
Messwert-Listen, in denen die Messwerte in Tabellenform aufgelistet werden;
hierzu gehört auch das Anzeigefenster"Dig Analyzer Protocol", in dem die Werte
Bedienhandbuch 1146.2084.31 ─ 13
Manuelle Bedienung
Die Panels
160
