Nockenschaltwerk-(PLS)-Funktionen
Konfiguration der Ausgänge

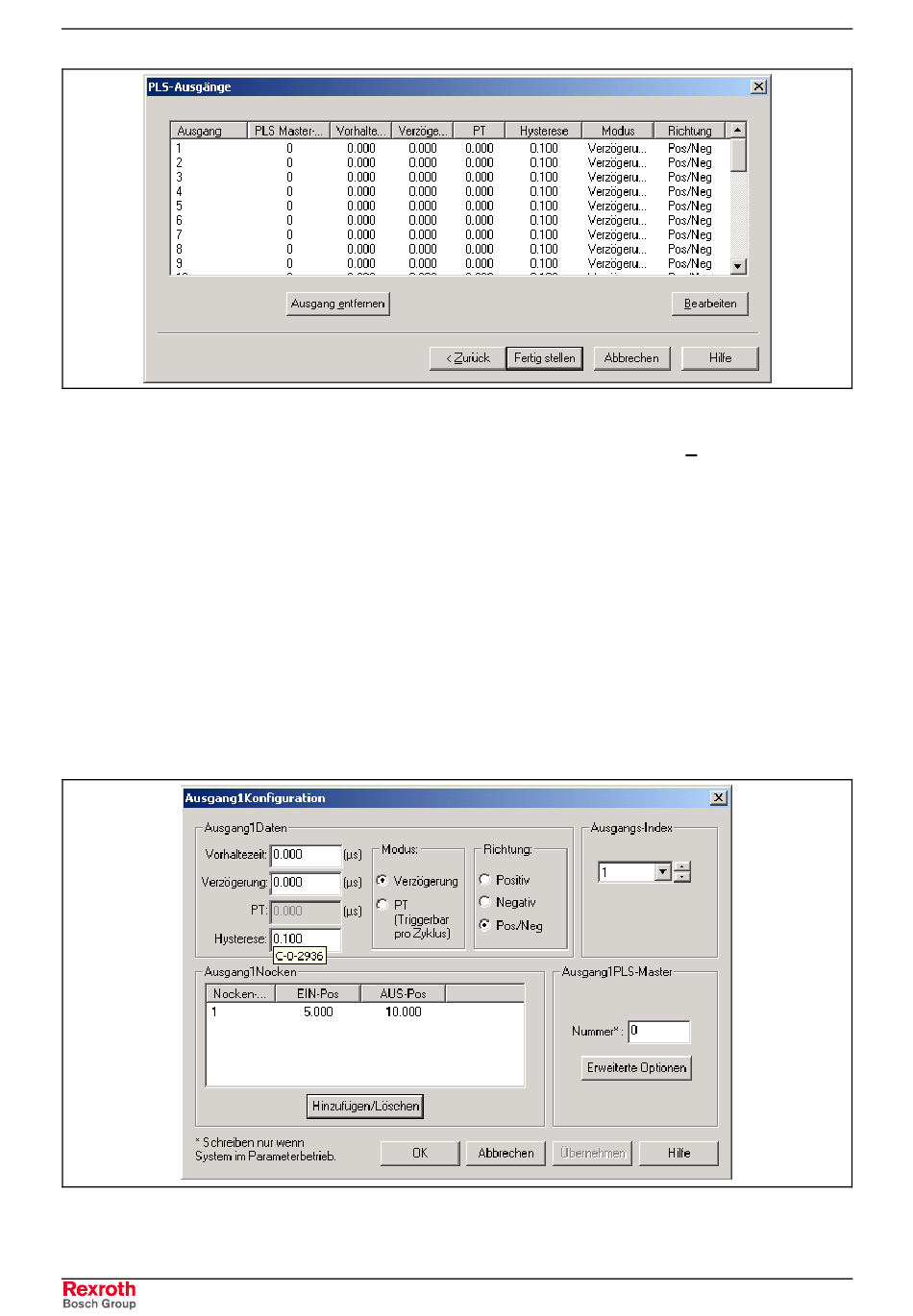

Abb. 4-20: Zuordnung der Ausgänge
1. Doppelklicken Sie auf einen Ausgang oder markieren Sie den
Ausgang und klicken Sie auf die Schaltfläche Bearbeiten. Daraufhin
erscheint das Fenster Ausgang 1 Konfiguration.
2. Nachdem Sie alle Ausgänge konfiguriert haben, beenden Sie den
Konfigurationsassistenten mit der Schaltfläche Fertig stellen.
Das Fenster Ausgang n Konfiguration dient zur Feineinstellung der
einzelnen PLS-Ausgänge. Im Abschnitt Ausgang 1 Daten kann der
Anwender Zeiteinstellungen vornehmen und die Richtung vorgeben, in
der der Nocken erkannt wird. Im Abschnitt Ausgangs-Index kann man
zwischen sämtlichen 32 Ausgängen navigieren. Im Abschnitt Ausgang n
Nocken sieht der Benutzer die aktuell für einen Ausgang konfigurierten
Nocken, kann Nocken hinzufügen oder entfernen und die EIN-/AUS-
Positionen jedes Nocken bearbeiten. Der Abschnitt Ausgang n PLS-
Master dient zur Zuordnung eines PLS-Masters zu dem betreffenden
Ausgang.
Abb. 4-21: Fenster für die Ausgangskonfiguration
VisualMotion 8 Funktionsbeschreibung
DOK-VISMOT-VM*-08VRS**-FK02-DE-P
