Nockenschaltwerk-(PLS)-Funktionen

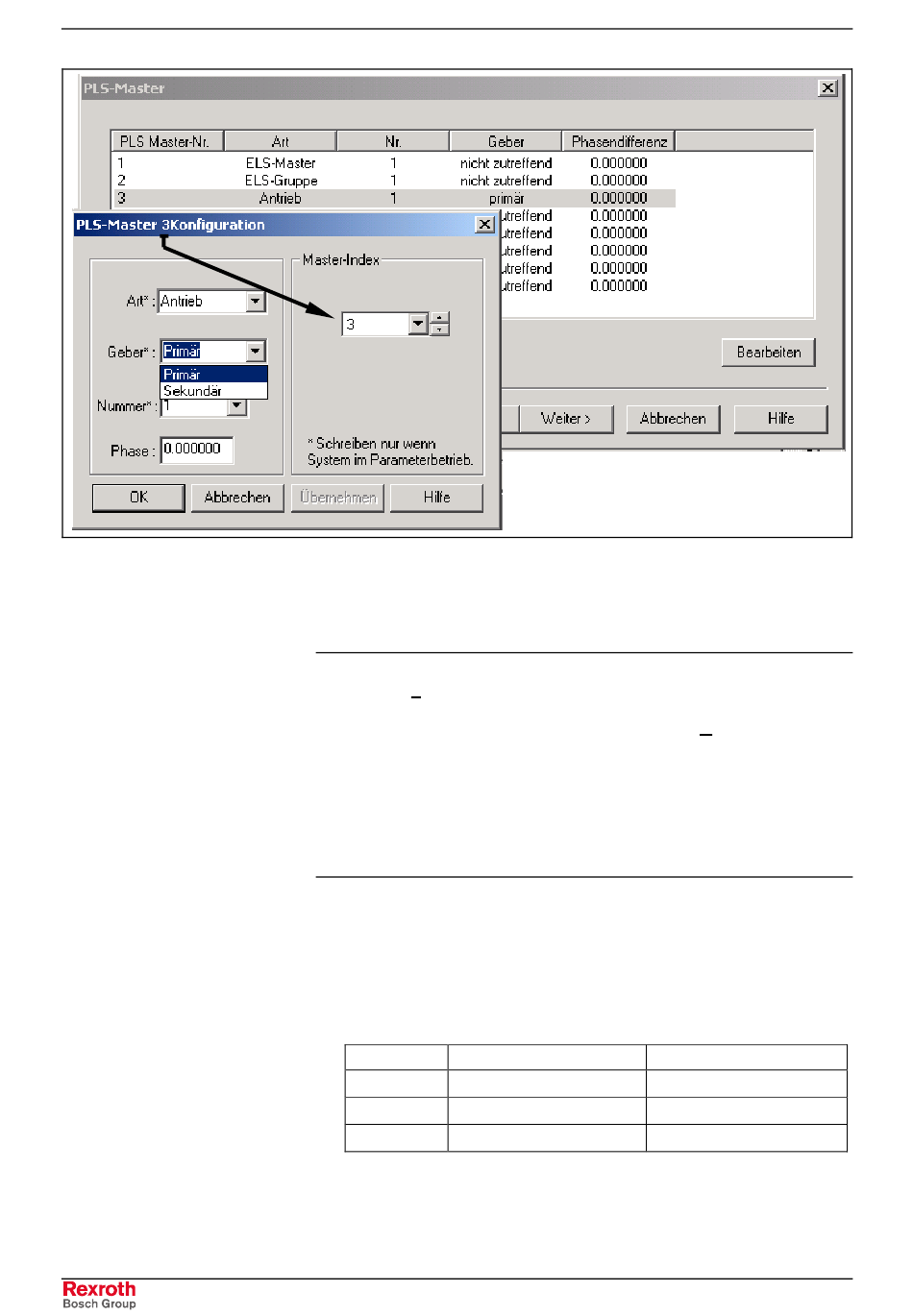

Fig. 4-17: PLS-Master-Konfiguration
1. Durch klicken auf die Nummer des gewünschten PLS Master öffnen
Sie das Fenster PLS Master n Konfiguration.
2. Wählen Sie eine Master-Indexnummer.
Hinweis: Nachdem ein PLS-Master konfiguriert und die Schaltfläche
Übernehmen betätigt wurde, kann eine neue Master-
Indexnummer
konfiguriert werden. Mit der Schaltfläche OK übernehmen Sie
die Werte und schließen das Fenster. Die Nummer des
aktuellen PLS-Masters wird in der Kopfzeile des Fensters
angezeigt.
Beispiel:
Konfiguration von PLS-Master 1
3. Wählen Sie eine Eingangsart.
• ELS-Master
• ELS-Gruppe
• Antrieb
4. Wählen Sie in der Drop-Down-Liste eine Nummer entsprechend der
ausgewählten Eingangsart.
Typ
Zulässiger Zahlenbereich
ELS-Master
1-6
ELS-Gruppe
1-8
Antrieb
1-32 (SERCOS-Adresse)
VisualMotion 8 Funktionsbeschreibung
gewählt
und
ein
weiterer
Geber
(nicht zutreffend)
(nicht zutreffend)
Primär oder sekundär
