VisualMotion 8 Funktionsbeschreibung
DOK-VISMOT-VM*-08VRS**-FK02-DE-P

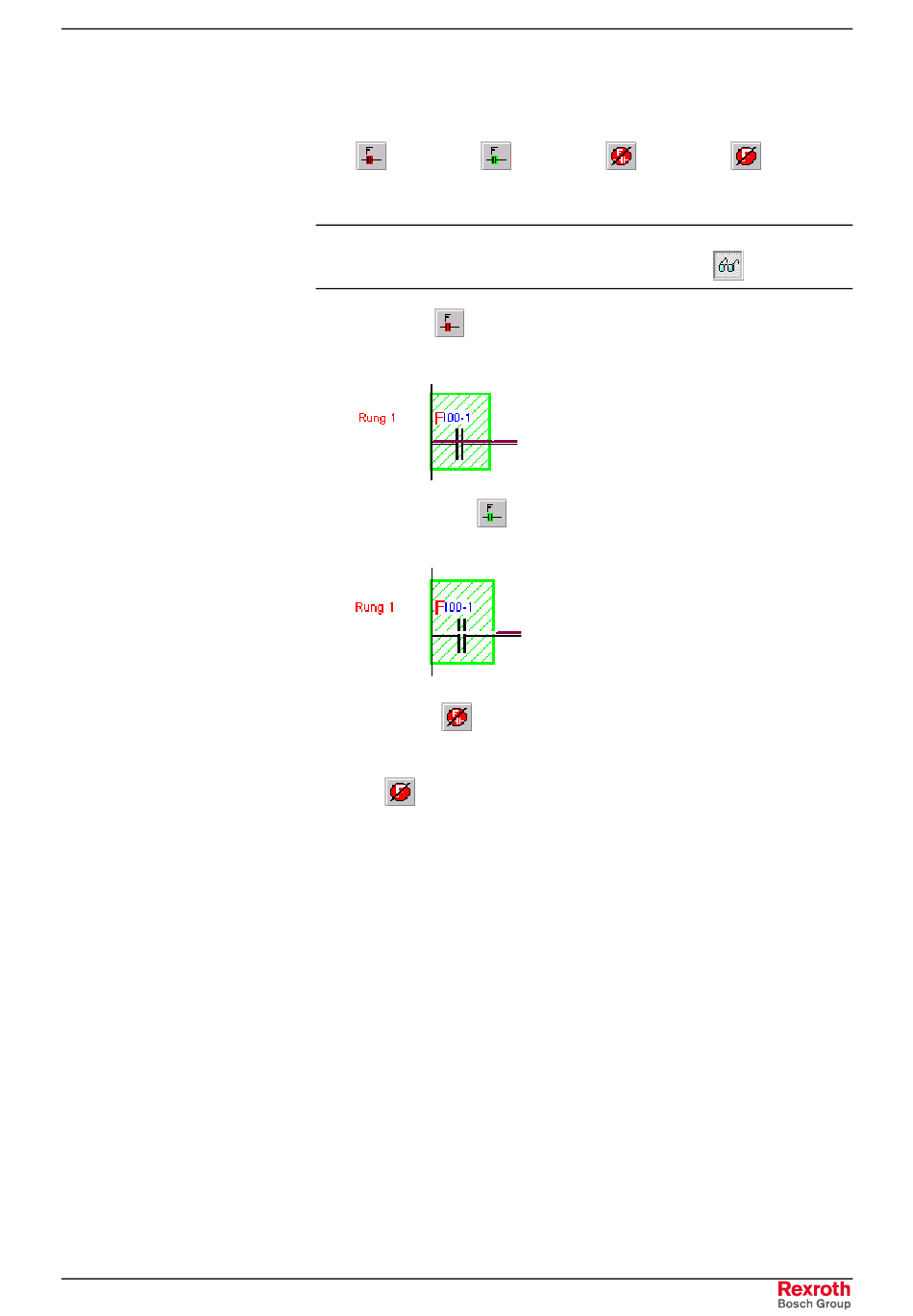

2. Wählen Sie eine der folgenden Möglichkeiten aus der Palette der
Forcing-Symbole:
Forcing
EIN
AUS
Hinweis: Zur Anzeige der Veränderungen des Kontaktzustands und des
Logikablaufs klicken Sie das Status-Symbol
3. Wenn Sie (
Forcing EIN) wählen und als Forcing-Optionen auf
Alle Register sind zulässig gewählt wurde, wird der Kontakt oder die
Spule als WAHR fixiert und erscheint folgendermaßen:
4. Wenn Sie jetzt (
Schritt 3 wählen, so wird der Zustand des Kontakts als FALSCH fixiert
und erscheint folgendermaßen:
5. Indem Sie (
Forcing löschen) für den ausgewählten Kontakt
wählen, löschen Sie den mit Schritt 3 und 4 fixierten Zustand.
6. Um das Forcen der gesamten Kontaktplanlogik abzuschalten, wählen
Sie (
Forcing allgemein AUS).
VisualMotion-Meldungen für die Bitfixierung
Die folgenden Meldungen werden angezeigt, wenn Forcing-Symbole
falsch verwendet werden:
Erweiterte E/A-Verknüpfungslogik
Forcing
Forcing
löschen
Das rote F neben der ID zeigt an, dass der
Kontakt fixiert ist.
Der Status des Kontaktes ist WAHR, und eine
zweite Linie über dem Netzwerk zeigt den Fluss
der Logik.
Forcing AUS) für denselben Kontakt wie in
Das rote F neben der ID zeigt an, dass der
Kontakt immer noch fixiert ist.
Der Status des Kontaktes ist jedoch FALSCH,
und die Logikfluss-Linie über dem Netzwerk
verschwindet.
3-21
Forcing
allgemein AUS
(F7) an.
