4-36
Nockenschaltwerk-(PLS)-Funktionen
4.9
Zugriff auf PLS-Daten über das Icon Calc
Steuerungs-Nockenschaltwerk
Hinweis: Wird die Schaltfläche Senden betätigt, sollte sich die
Steuerung im Parametermodus befinden, damit sämtliche für
die PLS-Konfiguration relevanten Daten gesendet werden.
Nachdem ein Nockenschaltwerk konfiguriert und in die Steuerung
ferngeladen worden ist, kann der Anwender mit dem Icon Calc im
Anwendungsprogramm Elemente eines Nockenschaltwerks verändern.
Alle drei PLS-Arten (Steuerung, Antrieb und Karte) sind über das Icon
Calc zugänglich.

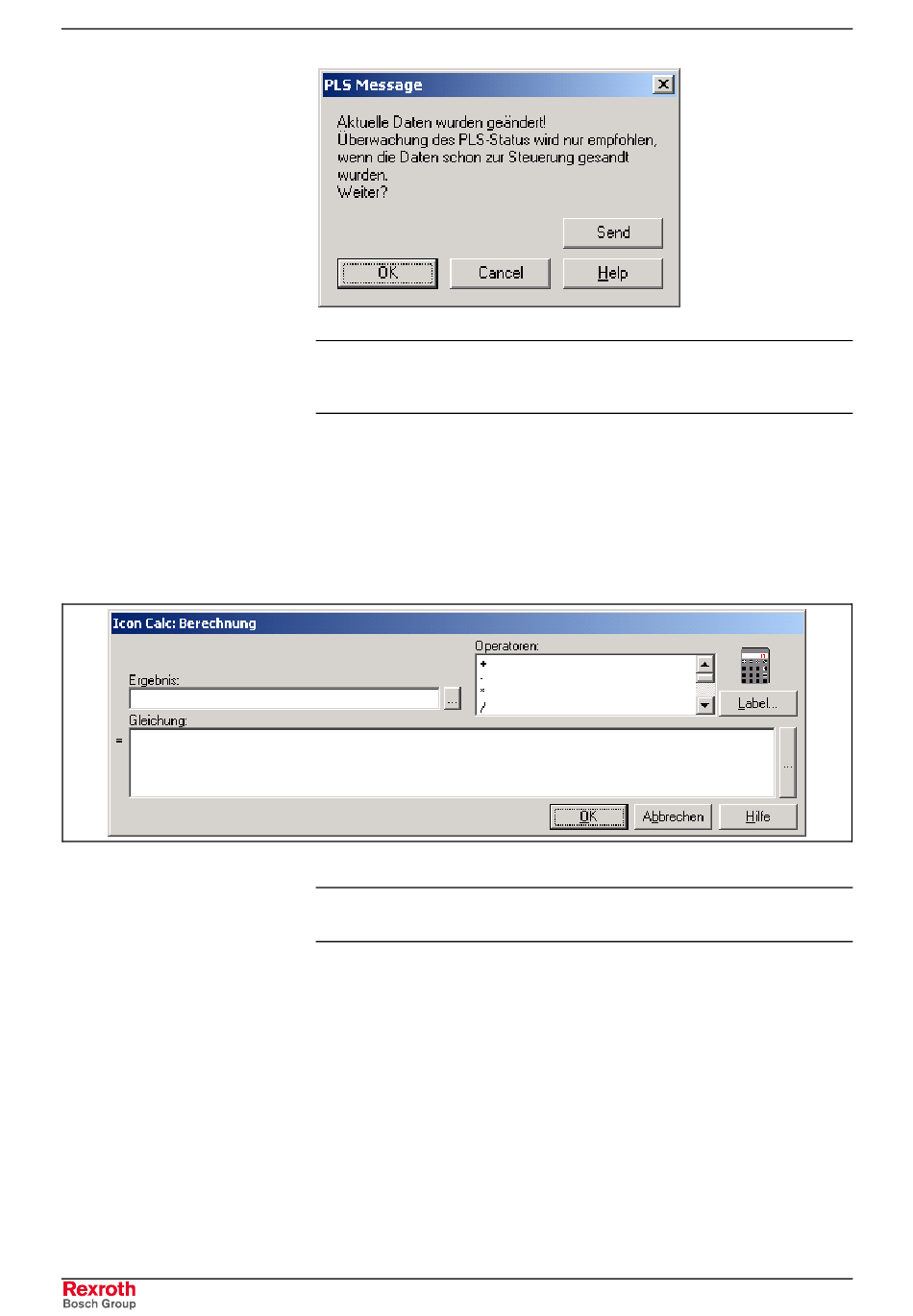

Abb. 4-33: Zugriff auf ein Nockenschaltwerk mit dem Icon Calc
Hinweis: Veränderungen an PLS-Elementen gehen beim Abschalten
des Systems verloren
Ein
VisualMotion-Steuerungs-Nockenschaltwerk
Wertetabelle im Anwendungsprogramm gespeichert und kann an jeden
beliebigen ELS-Master, eine ELS-Gruppe oder eine reale Leitachse
gekoppelt werden. Ein Anwendungsprogramm kann maximal zwei aktive
Steuerungs-Nockenschaltwerke enthalten. In der folgenden Tabelle sind
die Elemente eines Optionskarten-Nockenschaltwerks aufgeführt, die mit
dem Icon Calc modifiziert werden können.
VisualMotion 8 Funktionsbeschreibung
wird
DOK-VISMOT-VM*-08VRS**-FK02-DE-P
