7-8
Die Menübefehle von VisualMotion Toolkit
Unterprogramm einfügen
Event einfügen

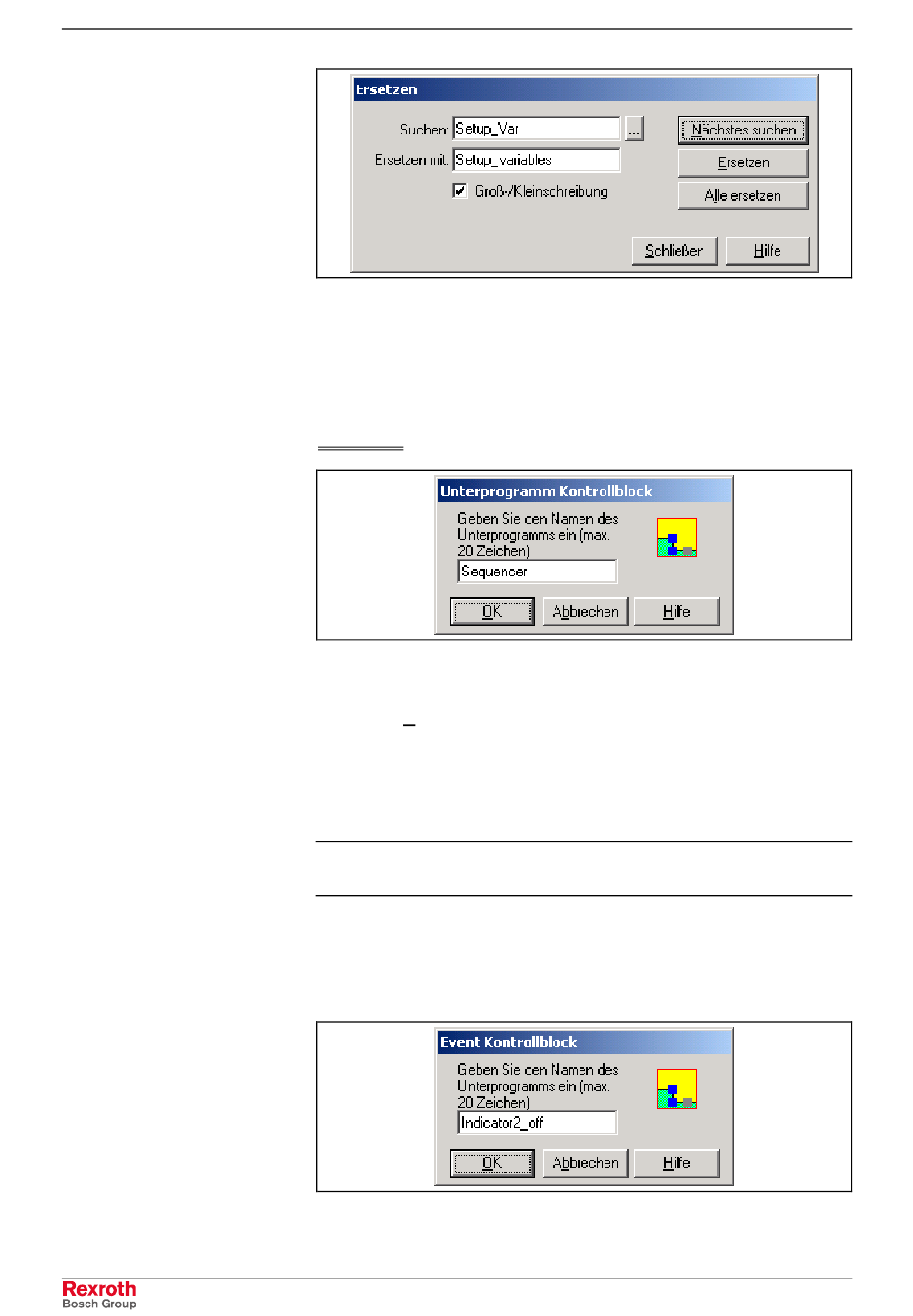

Abb. 7-10: Fenster „Ersetzen"
Mit dem Menübefehl Bearbeiten
das Fenster Unterprogramm Kontrollblock aufgerufen. Es dient zur
Erstellung
eines
(Sequenzer-)
Unterprogrammarten steht das Icon SetUp zur Verfügung (siehe auch
Icon SetUp im Kapitel „Programmieren in der Bildsymbolsprache").
Abb. 7-11: Fenster „Unterprogramm Kontrollblock"
Geben Sie den Namen für das Unterprogramm in das Feld ein. Er muss
mit einem Buchstaben beginnen; Leerzeichen sind nicht zulässig. Durch
Klicken auf OK rufen Sie anschließend ein Unterprogramm-Arbeitsfenster
mit dem zuvor eingegebenen Namen auf: die Icons START und FINISH
sind bereits platziert. Sie können nun unter Verwendung der Icons und
Verbindungslinien
ein
Vorgehensweise entspricht der beim Aufbau eines Programm-Tasks in
der VisualMotion-Bildsymbolsprache.
Hinweis: Es sind maximal 200 Fenster mit Tasks, Unterprogrammen
und Events zulässig.
Mit dem Menübefehl Bearbeiten
Event Kontrollblock aufgerufen.
Abb. 7-12: Fenster „Event Kontrollblock"
VisualMotion 8 Funktionsbeschreibung
⇒ ⇒ ⇒ ⇒
Unterprogramm einfügen... wird
Unterprogramms.
Unterprogramm
zusammenstellen;
⇒ ⇒ ⇒ ⇒
Event einfügen... wird das Fenster
DOK-VISMOT-VM*-08VRS**-FK02-DE-P
Für
andere
die
