4-14
Nockenschaltwerk-(PLS)-Funktionen
PLS-Master-Konfiguration für ein Antriebs-Nockenschaltwerk
Hinweis: Ein Antriebs-Nockenschaltwerk kann maximal 16 für ein
VisualMotion-Register konfigurierte Nocken haben.
3. Wenn alle Nocken/Schalter konfiguriert sind, betätigen Sie die
Schaltfläche OK, um das Fenster Nocken 1 Konfiguration zu
schließen und zum Fenster PLS-Nocken zurückzukehren.
4. Mit der Schaltfläche Weiter > gelangen Sie zum Fenster PLS-Master.

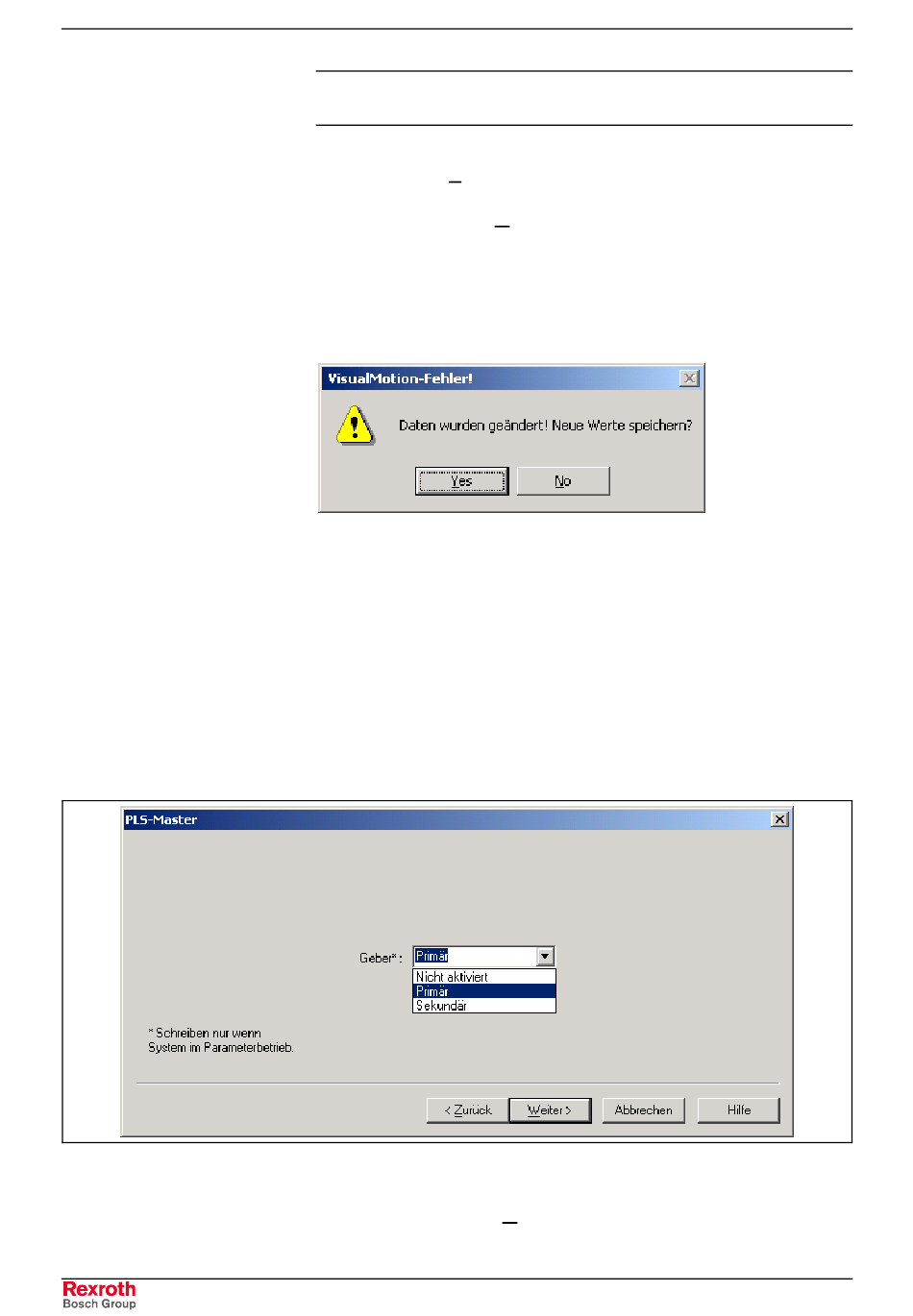

VisualMotion-Fehler für die Nocken-Konfiguration
VisualMotion gibt die folgende Fehlermeldung aus, wenn eine weitere
Nocken-Indexnummer gewählt wird, ohne dass die an einem bereits
konfigurierten
Nocken
wurden.
Beispiel:
Nocken 1 wird konfiguriert und die Schaltfläche Übernehmen betätigt.
Der Anwender verändert nun eine EIN-/AUS-Position bzw. einen Ausgang
und wählt dann eine andere Nocken-Indexnummer. VisualMotion geht
davon aus, dass Sie fortfahren möchten, ohne zuerst die am aktuellen
Nocken vorgenommenen Änderungen wirksam werden zu lassen.
Das Fenster PLS-Master dient zur Konfiguration des Antriebsgebertyps.
Folgende Gebertypen können als PLS-Master ausgewählt werden:
• primär
• sekundär
Abb. 4-11: PLS-Master-Konfiguration für ein Steuerungs-Nockenschaltwerk
Nachdem Sie den Nockenschaltwerk-Master konfiguriert haben, gelangen
Sie über die Schaltfläche Weiter > zum Fenster PLS Register-Zuordnung.
VisualMotion 8 Funktionsbeschreibung
vorgenommenen
Änderungen
DOK-VISMOT-VM*-08VRS**-FK02-DE-P
übernommen
