4-8
Nockenschaltwerk-(PLS)-Funktionen
Nocken-Konfiguration für ein Steuerungs-Nockenschaltwerk

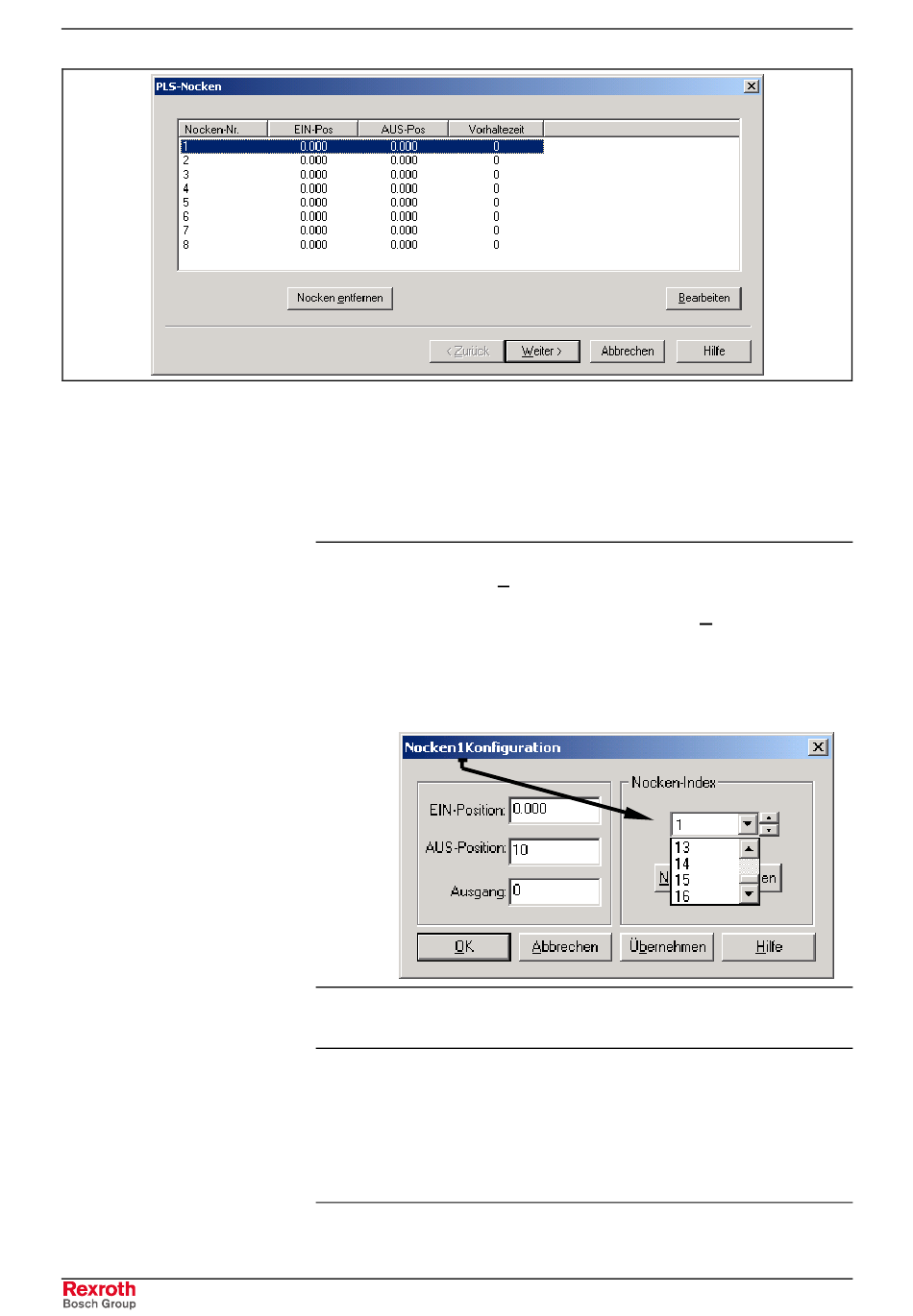

Abb. 4-5: Fenster „PLS-Nocken"
Zur Konfiguration der EIN-/AUS-Positionen und der Vorhaltezeit eines
Nockens sind folgende Schritte auszuführen:
1. Wählen Sie die Nocken-Indexnummer.
Hinweis: Nachdem
ein
Schaltfläche Übernehmen betätigt wurde, kann eine neue
Nockenindex-Nummer gewählt und ein weiterer Nocken
konfiguriert werden. Mit der Schaltfläche OK übernehmen Sie
die Werte und schließen das Fenster. Die aktuelle Nocken-
(Schalter-) Nummer wird in der Kopfzeile des Fensters
angezeigt.
Beispiel: Konfiguration von Nocken 1
2. Geben Sie die EIN- und AUS-Position und die Vorhaltezeit ein.
Hinweis: Die EIN- und AUS-Position für jeden Nocken bezieht sich auf
die Maßeinheiten in Achsparameter A-0-0005 und Task-
Parameter T-0-0005.
Beispiel: Werden diese Parameter auf 1 (mm) eingestellt, so
wird die EIN- und AUS-Position des Nockens in mm
gemessen.
VisualMotion 8 Funktionsbeschreibung
Schalter
(Nocken)
konfiguriert
DOK-VISMOT-VM*-08VRS**-FK02-DE-P
und
die
