VisualMotion 8 Funktionsbeschreibung
4.8
Überwachen des Status eines Nockenschaltwerks
PLS-Meldung
DOK-VISMOT-VM*-08VRS**-FK02-DE-P

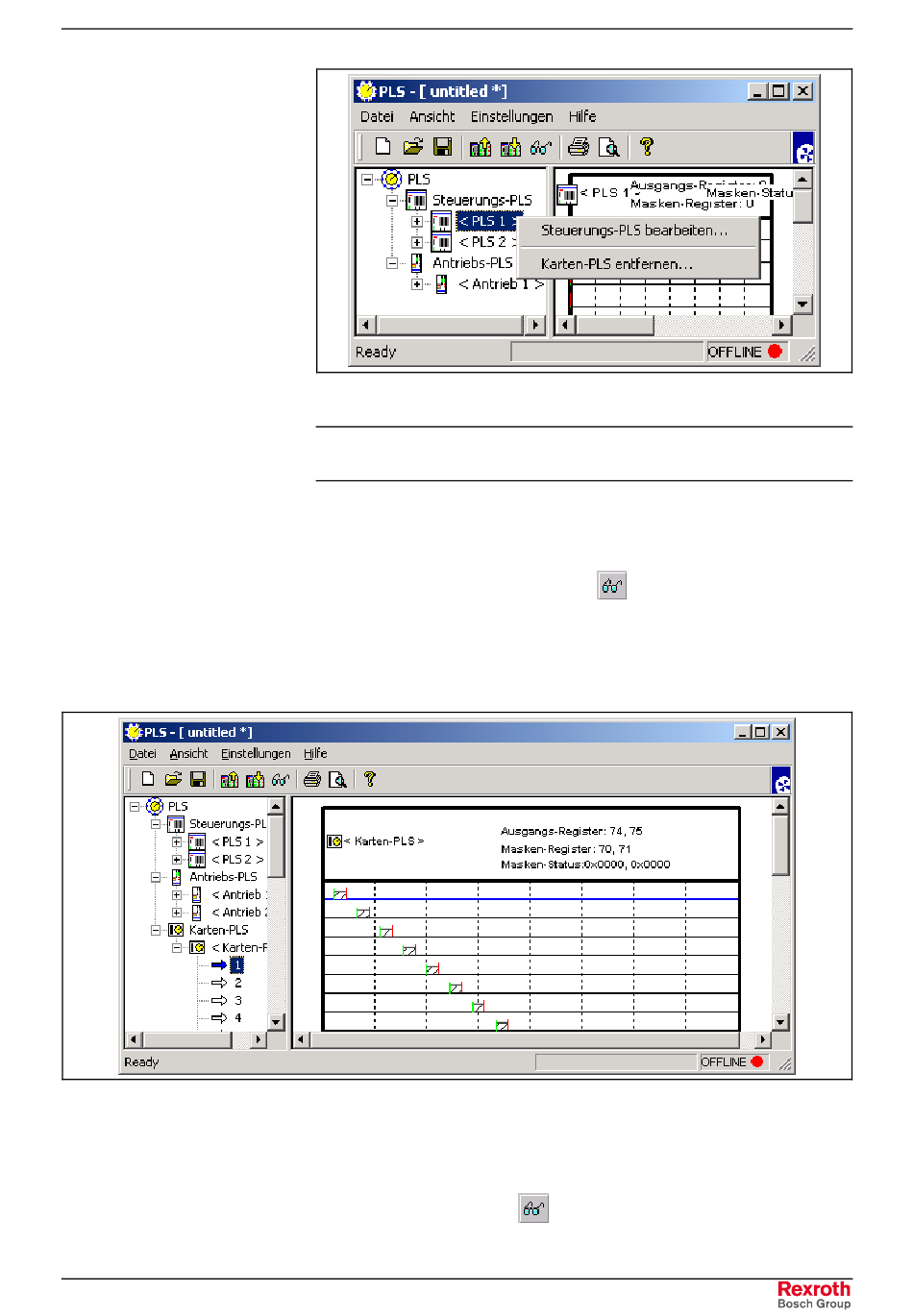

Abb. 4-31: Bearbeiten bzw. Entfernen einer PLS-Konfiguration
Hinweis: Mit den oben erwähnten Maus-Shortcuts starten Sie den PLS-
Konfigurationsassistenten für die entsprechende PLS-Art.
Mit dem Symbol „PLS überwachen" (
Anwender die Zustände der Ausgangsregister überwachen. Das PLS-
Konfigurationsdienstprogramm wird in den Online-Modus umgeschaltet,
das Nocken-Auswahlfenster wird abgeblendet, und neben jedem Nocken
erscheint ein rotes LED-Symbol. Die rote LED eines Ausganges wird
Grün, wenn der Ausgang aktiviert wird.
Abb. 4-32: Überwachen des Status eines Nockenschaltwerks
Das PLS-Konfigurationstool gibt folgende Meldung aus, wenn an einem
aktiven Nockenschaltwerk Veränderungen vorgenommen werden und
das Überwachungssymbol (
Nockenschaltwerk-(PLS)-Funktionen
) bzw. der Taste F7 kann der
) bzw. die Taste F7 betätigt wird:
4-35
