VisualMotion 8 Funktionsbeschreibung
DOK-VISMOT-VM*-08VRS**-FK02-DE-P
Wenn Sie den Cursor über die folgenden Felder bewegen, erscheint der
jeweilige Parameter, unter dem der konfigurierte Wert gespeichert ist.
Feldname
Vorhaltezeit
Verzögerung
PT (Zeitdauer)
Hysterese
Modus
Richtung
Nummer
(Ausgangsnr. PLS-
Master)

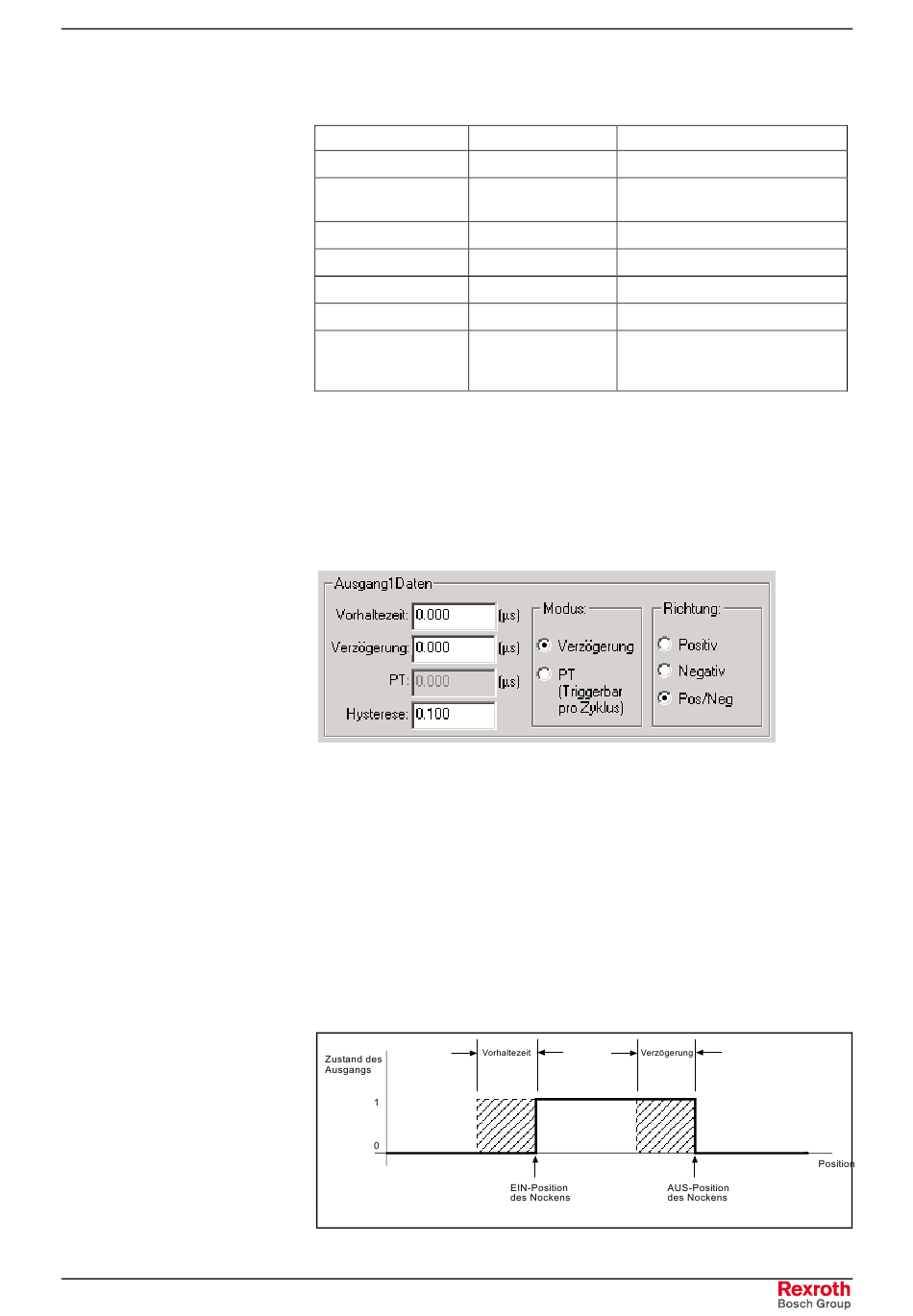

Tabelle 4-8: Parameter für die Ausgangskonfiguration
Im
Fenster
Ausgang
Konfigurationsoptionen zur Verfügung:
Ausgang n Daten
Die Ausgangsdaten-Optionen dienen zur Feineinstellung eines PLS-
Ausgangs. Der zugehörige Steuerungsparameter wird angezeigt, sobald
der Cursor über ein verfügbares Feld bewegt wird.
Die folgenden Optionen stehen zur Verfügung:
• Vorhaltezeit (C-0-2931): Die Zeit, für die der Ausgang vor dem
Erreichen der EIN-Position des Nockens freigegeben ist. Anhand
dieses Wertes berechnet die Steuerung eine Position auf der Basis
der EIN-Nockenposition und der aktuellen Drehzahl des PLS-Masters.
• Verzögerung (C-0-2932): Die Zeit, für die der Ausgang vor dem
Erreichen der AUS-Position des Nockens deaktiviert ist. Anhand
dieses Wertes berechnet die Steuerung eine Position auf der Basis
der AUS-Nockenposition und der aktuellen Drehzahl des PLS-
Masters. Diese Option steht nur zur Verfügung, wenn der Modus auf
„Verzögerung" eingestellt ist.
Die Werte für Vorhaltezeit und Verzögerung können in Schritten von 250
µs bis zu einem Höchstwert von 500.000 µs eingegeben werden.
Abb. 4-22: Vorhaltezeit und Verzögerung
Nockenschaltwerk-(PLS)-Funktionen
Parameter
Bedingung:
C-0-2931
Immer aktiv
C-0-2932
Aktiv, wenn Modus =
Verzögerung
C-0-2933
Aktiv, wenn Modus = PT-Modus
C-0-2936
Immer aktiv
C-0-2934
Immer aktiv
C-0-2935
Immer aktiv
C-0-2941
Immer aktiv
n
Konfiguration
stehen
4-25
Ihnen
folgende
lead_lag_time.FH7
