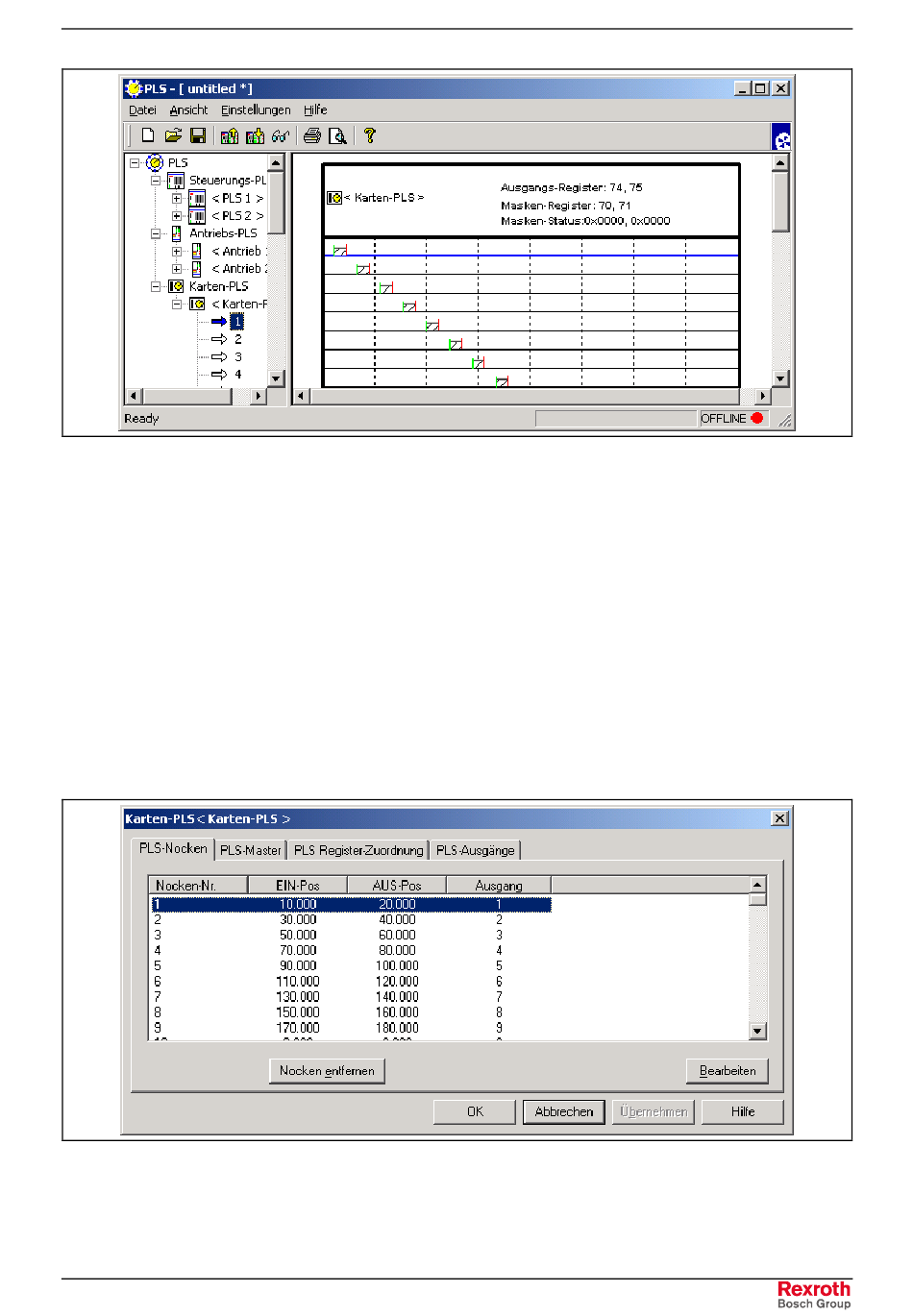

Abb. 4-27: Ausgelesene PLS-Konfigurationen
Wählen Sie im Fenster ganz links die Art des zu bearbeitenden
Nockenschaltwerks aus der Baumstruktur. Wenn Sie das +-Zeichen links
von der gewünschten PLS-Art anklicken, erweitert sich die Baumstruktur
und zeigt die einzelnen Nocken. Mit einem Doppelklick auf die Nummer
eines einzelnen Nockens in der Baumstruktur oder auf das grafische
Symbol des Nockens öffnen Sie ein Bearbeitungsfenster, in dem alle
aktuellen Daten geändert werden können. Abb. 4-28: Bearbeitungsfenster
für ein Optionskarten-PLS zeigt das Bearbeitungsfenster für ein
Hochgeschwindigkeits-Optionskarten-PLS. Jede PLS-Art hat ein eigenes
Bearbeitungsfenster,
das
entsprechend den notwendigen Konfigurationselementen angezeigt wird.
Näheres finden Sie in den folgenden Abschnitten:
• Konfigurieren eines Steuerungs-Nockenschaltwerks auf Seite 4-
7Konfigurieren eines Steuerungs-Nockenschaltwerks auf Seite 4-12
• Konfigurieren eines Optionskarten-Nockenschaltwerks auf Seite 4-17
Abb. 4-28: Bearbeitungsfenster für ein Optionskarten-PLS
Nockenschaltwerk-(PLS)-Funktionen
mit
einer
Reihe
4-33
von
Registerkarten
