VisualMotion 8 Funktionsbeschreibung
PLS-Master-Konfiguration für ein Steuerungs-Nockenschaltwerk
DOK-VISMOT-VM*-08VRS**-FK02-DE-P
Hinweis: Ein Steuerungs-Nockenschaltwerk kann maximal 16 für ein
VisualMotion-Register konfigurierte Nocken (Schalter) haben.
3. Wenn alle Nocken/Schalter konfiguriert sind, betätigen Sie die
Schaltfläche OK, um das Fenster Nocken 1 Konfiguration zu
schließen und zum Fenster PLS-Nocken zurückzukehren.
4. Mit der Schaltfläche Weiter > gelangen Sie zum Fenster PLS-Master.
VisualMotion-Fehler bezüglich der Nocken-Konfiguration
VisualMotion gibt die folgende Fehlermeldung aus, wenn eine weitere
Nockenindex-Nummer gewählt wurde, ohne dass die an einem bereits
konfigurierten
Nocken
wurden.
Beispiel:
Nocken 1 wird konfiguriert und die Schaltfläche Übernehmen betätigt.
Der Nutzer verändert eine EIN-/AUS-Stellung bzw. einen Ausgang und
wählt dann eine andere Nockenindex-Nummer. VisualMotion geht davon
aus, dass Sie fortfahren möchten, ohne zuerst die am aktuellen Nocken
vorgenommenen Änderungen wirksam werden zu lassen.
Das Fenster PLS-Master dient zur Konfiguration einer Leitachse (Master)
für jedes Steuerungs-Nockenschaltwerk. Folgende Nockenschaltwerk-
Arten sind verfügbar:
• ELS-Master (Systemleitachse)
• ELS-Gruppe
• Antrieb (DIAX04 und ECODRIVE03)

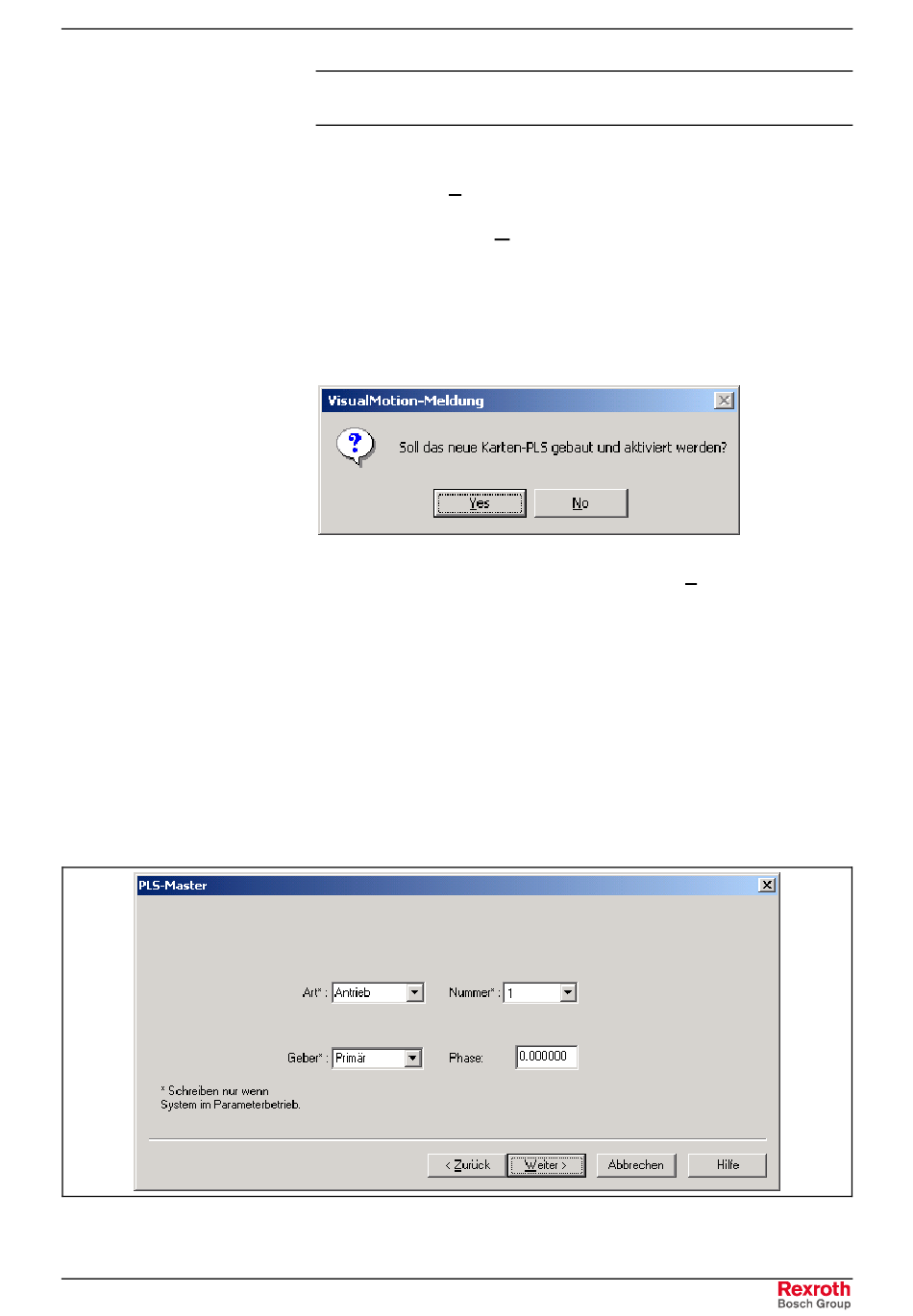

Abb. 4-6: PLS-Master-Konfiguration für ein Steuerungs-Nockenschaltwerk
Nockenschaltwerk-(PLS)-Funktionen
vorgenommenen
Änderungen
4-9
übernommen
