Nockenschaltwerk-(PLS)-Funktionen
grafischen Begrenzungen des PLS-Hauptfensters sind folgende Schritte
notwendig:
1. Akzeptieren Sie das voreingestellte Register oder stellen Sie ein
anderes Ausgangsregister ein. Im Fenster Register zu Ausgänge U3
erscheint automatisch das darauf folgende Register.
2. Akzeptieren Sie das voreingestellte Register oder stellen Sie ein
anderes
Register
Im Fenster Register zu Maske U3 erscheint automatisch das darauf
folgende Register.
Hinweis: Bei der erstmaligen Einrichtung können die Masken-
Registerbits nicht auf (1) gesetzt werden. Nachdem das
Nockenschaltwerk
ferngeladen wurde, muss der Anwender im VisualMotion-
Hauptmenü über Online-Daten
Status jedes Masken-Registerbits auf (1) setzen. Nur ein
Ausgangsregister, dessen Masken-Register auf 1 gesetzt
wurde, gibt auf der PLS-Karte ein Signal aus.
3. Stellen Sie unter Graph-Begrenzungen den Minimal- und den
Maximalwert ein.
4. Mit der Schaltfläche Weiter > gelangen Sie zum Fenster PLS-
Ausgänge.
Bringt man den Cursor auf das Feld „Register", erscheint
die entsprechende Parameter-Nummer.
C-0-2901

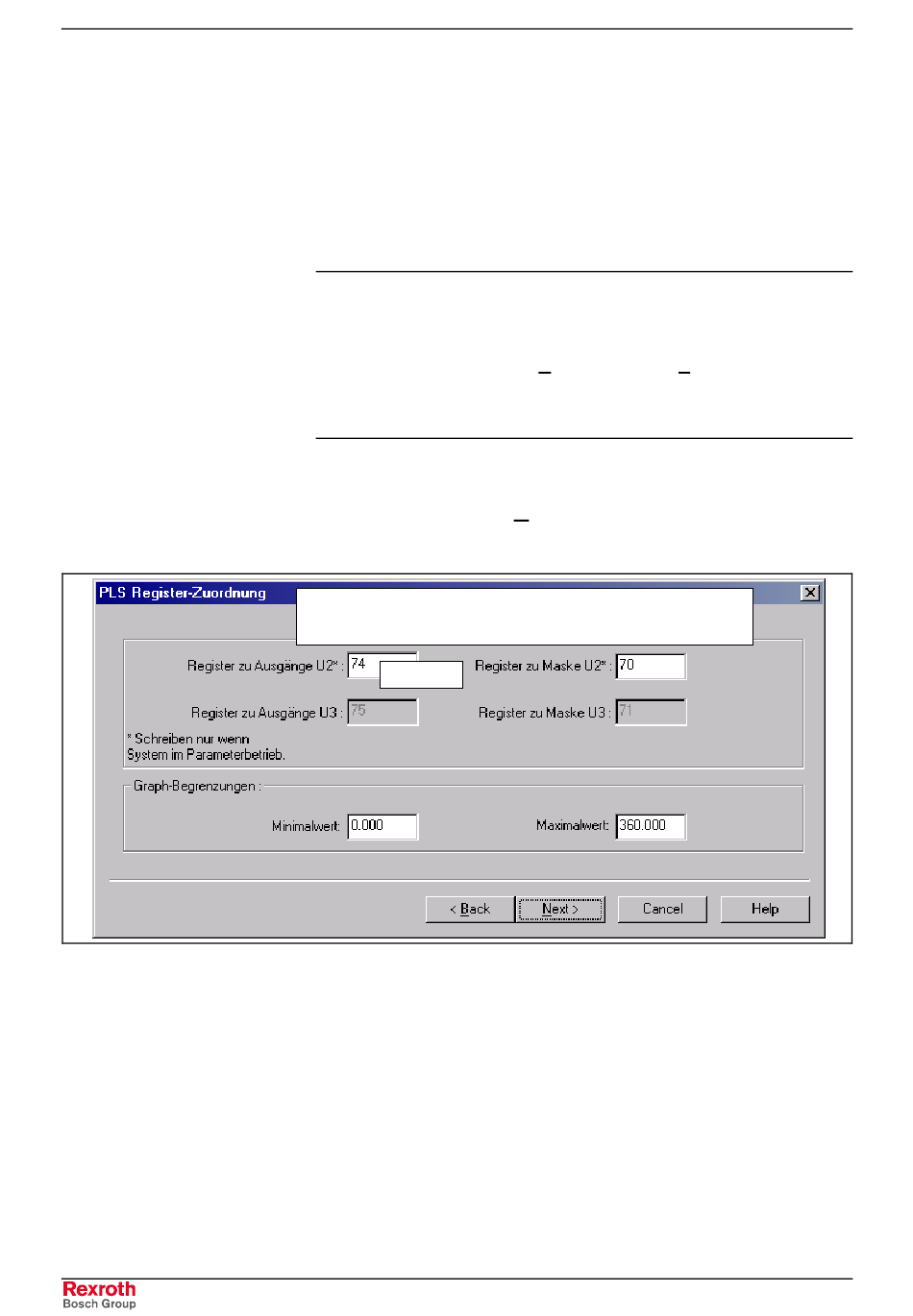

Abb. 4-18: Zuweisung der PLS-Register
Ausgangsregister
Die Register zu Ausgänge/zu Maske U2/U3 werden den einzelnen PLS-
Ausgängen zu ihrer Zustandsüberwachung zugeordnet. Das Register zu
Ausgänge U2 wird den Ausgängen 01-16 auf der ersten in Steckplatz U2
installierten NSW01.1R zugeordnet, wobei die Nummern der Ausgänge
den jeweiligen Bitnummern entsprechen. Das Register zu Ausgänge U3
wird automatisch auf das nächste Register eingestellt und den
Ausgängen 17-32 der zweiten NSW01.1R zugeordnet, unabhängige
davon, ob diese in Steckplatz U3 installiert ist oder nicht.
VisualMotion 8 Funktionsbeschreibung
zu
Maske
konfiguriert
und
in
⇒ ⇒ ⇒ ⇒
Register manuell den
