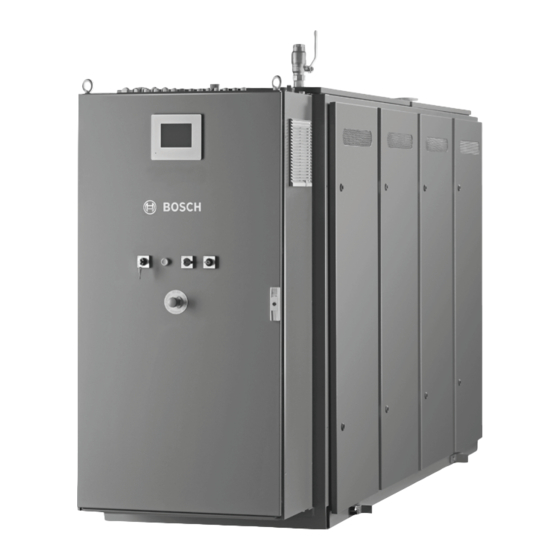

Bosch CHP CE 70 NA Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für CHP CE 70 NA:
- Bedienungsanleitung für den betreiber (36 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Bosch CHP CE 70 NA
Inhaltszusammenfassung für Bosch CHP CE 70 NA
- Seite 1 Blockheizkraftwerk CHP CE 70 NA Bedienungsanleitung für den Betreiber...
- Seite 2 5.3.4 Betriebstagebuch ......18 5.3.5 BHKW Temperaturen ......19 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 3 Fachbetrieb, der von den Gasversorgungsunternehmen für den An- schluss der Anlage an das Gasnetz zugelassen ist. Autorisierter Fachbetrieb Fachbetrieb, der vom Hersteller zur Durchführung der ersten Inbetriebnahme sowie von Service- und Instandhaltungsarbeiten berechtigt ist. CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 4 ▶ Nur ein autorisierter Fachbetrieb darf Service- und Wartungs- arbeiten innerhalb der Schallschutzkabine ausführen. ▶ Bevor Arbeiten innerhalb der Schallschutzkabine aufgenommen werden, eine Abkühlzeit von mindestens 1 Stunde nach der Außerbetriebnahme einhalten. 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 5 Eine gedruckte Version der Konformitätserklärung finden Sie im Dokumentationsordner. Sie können die Konformitätserklärung des Produkts auch beim Hersteller anfordern. Wenden Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung. CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 6 Berührungsschutz. Sie umschließt das gesamte BHKW mit Ausnahme des Schaltschranks. Kabinenbeleuchtung 6 720 619 105-06.2T Bild 1 Ausschnitt Schaltschrank mit Bedienelementen Schaltschrank Touchscreen Schlüsselschalter Notstromfreigabe (Option) Kabinenbeleuchtung Serviceschalter Quittierung Not-Halt und Rauchalarm Not-Halt 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 7 [16] Katalysatorgehäuse Gasmagnetventile, Druckschalter und Gas-Druckregler [17] Sicherheitstemperaturbegrenzer (STB) Heizwasser Lambdaregelung Erdgas [18] Lambdasonde Abgassammler wassergekühlt [19] Abgaswärmetauscher Rauchmesskopf (dahinter Temperaturfühler Kabine) [20] Automatikbefüllung Motorölwanne mit Ölmagnetventil [10] Sicherheitstemperaturbegrenzer (STB) Motorkühlwasser CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 8 Kraft gesetzte Sicherheitseinrichtungen! ▶ Täglich eine Sichtprüfung aller installierten Sicherheitseinrichtungen durchführen. ▶ Nach jedem Service eine Funktionsprüfung aller Sicherheitseinrichtungen durchführen. ▶ Prüfungen dokumentieren. ▶ Niemals die Sicherheitseinrichtungen außer Kraft setzen. 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 9 Breite Höhe 1730 Betriebsgewicht circa 2800 Leergewicht circa 2500 6 720 804 104-01.1T Tab. 3 Technische Daten Bild 4 Gefahrenbereich Gefahrenbereich während der Service-, Reparatur- und Reinigungsarbeiten Arbeitsbereich des unterwiesenen Personals CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 10 Aufstellorts und die Zulufttemperatur eingestellt werden. Leistung und die Lebenserwartung vermindern. Leistungsminderung und Minderertrag ab circa 300 m über NN ( Bild 5). Bild 5 Leistungsminderung in Abhängigkeit von Zulufttemperatur und Aufstellhöhe Aufstellhöhe Leistung des BHKW 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 11 Automatikbetrieb umgeschaltet. 3.2.1 Gasmotor im Handbetrieb starten ▶ Gashahn am BHKW öffnen. Bild 8 BHKW-Anlage in Betrieb nehmen Bedienfeld Hand Bedienfeld Start Bild 6 Gashahn geöffnet ▶ Gas-Anschlussdruck am Manometer prüfen. CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 12 ▶ Bedienfeld Auto drücken. Die Betriebsart wechselt ohne Unterbrechung in den Automatikbetrieb. Wenn keine externe Startanforderung besteht, geht das BHKW nach Betätigung des Bedienfelds Auto außer Betrieb. 6 720 649 022-64.1ITL Bild 10 Einstellen Automatikbetrieb Bedienfeld Auto 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 13 Verdünnung und Scheuermittel zur Reinigung des Touchscreens verwenden. ▶ Touchscreen nicht übermäßigen Druck während der Bedienung oder Reinigung aussetzen. Nach dem Einschalten der BHKW-Anlage wird im Touchscreen das Hauptmenü Übersicht angezeigt. CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 14 Überschreitung eines Schwellwerts der Netzüberwachung BHKW. Ein Zufallsgenerator gibt die Wartezeit vor. Die ausgeschaltet. Die Wartezeit bis zum Wiederanlauf läuft. verbleibende Wartezeit wird angezeigt ( Bild 48, Seite 27). Tab. 5 Übersicht der Statusanzeigen 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 15 Trennen des Generatorleistungsschalters im Handbetrieb Nach Betätigen des Bedienfelds wird die Generatorleistung des BHKW zuerst auf 0 kW reduziert. Erst danach trennt der Generatorleistungsschalter das BHKW vom Stromnetz. Tab. 7 Funktion der Bedienfelder CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 16 Sollwert und Istwert BHKW Vorlauftemperatur Bild 12 Betriebsbild „BHKW-Übersicht mit VL-Regelung“ Sollwert und Istwert Leistung BHKW Istwert Rücklauftemperatur Stellung des 3-Wege-Ventils der Vorlauftemperaturregelung Sollwert und Istwert „Stoppunkt Speicher (Rücklauf/Aus)“ Sollwert und Istwert „Startpunkt Speicher (Vorlauf/Ein)“ 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 17 Netz- und Generatorfrequenz, Phasenlage und Bild 17 Betriebsbild „NLS-Synchronisierung“ Spannung. Erst wenn alle Größen synchron sind, schaltet der Generatorleistungsschalter den Generator auf das Stromnetz. Anschließend wird die Leistung des BHKW langsam auf den Sollwert erhöht. CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 18 • Serviceschalter-Zustand = INTO: Der Serviceschalter wurde ausgeschaltet (Stellung 0). • Serviceschalter-Zustand = OUTOF: Der Serviceschalter wurde einge- schaltet (Stellung 1). • Handstart-Zustand = INTO: Startbefehl mit dem Bedienfeld Handstart gegeben. 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 19 Springe zum aktuellen Stand Lupenfunktion zur Änderung der Skalierung Die Daten werden im Minutentakt auf eine SD-Karte gespeichert. Die Diagrammdarstellung ist nur temporär. 6 720 642 999-11.2T Bild 23 Eingabemaske „Leistung“ CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 20 Wenn die Differenz zwischen Startpunkt und Soll-Netz- bezug kleiner als die minimale Leistung des BHKW ist, kann die Netzbezugsregelung den Sollwert Netzbezug nicht erreichen. Bei einem BHKW mit 50 kW Leistung beträgt die Differenz 25 kW. 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 21 Für ein gutes Regelverhalten lassen sich im Bedienfeld Regler Grundeinstellung die Grundwerte einstellen. Bild 29 Einstellbild „Vorlauftemperaturregelung“ Die Grundwerte können von den, bei der Inbetriebnahme eingestellten Werten, abweichen. ▶ Vor dem Drücken des Bedienfelds die eingestellten Werte notieren. CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 22 Eine neue Startstellungsfahrt wird zur Funktionskontrolle des Lambda- stellventils benötigt und kann bei stehendem Motor eingestellt werden. ▶ Bedienfeld Neue Startstellungsfahrt des Lambdastellventils drücken. Der Motor des Lambdastellventils fährt in die eingestellte Startstellung. Bild 31 Einstellbild „Reglereinstellung VL-Temperatur“ 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 23 (Netzbezug, Ersatzstrom), wird der Heizungsrücklauf bei zu hohen Temperaturen gekühlt. HINWEIS: Sachschaden durch falsche Einstellungen! Ein veränderter Wert kann ein Aufschwingen der Regelkreise verursachen. ▶ Einstellungen nur durch Fachmänner oder unterwiesene Personen ändern lassen. CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 24 5.4.13 Konfiguration Reduzierung nach Netzfrequenz In diesem Einstellbild wird die Leistungsreduktion durch die Über- frequenzen ab einer vorgegebenen Netzfrequenz aktiviert. Drei Einstellungen sind möglich: • Disable • Gemäß VDE 4105 • Gemäß BDEW 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 25 Frequenz, ab der die Leistung wieder erhöht werden kann Bild 42 Einstellbild „Datum und Uhr“ (nur BDEW) Verzögerung nach Netzausfall: Nach Ablauf der Zeit bis Freigabe kann das BHKW wieder im Netzparallelbetrieb betrieben werden CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 26 ▶ Um die Drehzahl von Hand einzustellen, Bedienfeld Abluftventilator Wertebereich: 20...100 %. in Handstellung drücken. Die Hintergrundfarbe des Bedienfelds wechselt von grau nach grün. Danach wird die Drehzahl auf den im Eingabefeld Handstellung Abluftventilator eingestellten Wert geregelt. 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 27 Die Wartezeit wird auf den Wert 0 gesetzt. Das BHKW ist startbereit. Batteriespannung Scout Die Spannung der Speicherbatterie in der Steuerung wird angezeigt. Wenn die Spannung der Speicherbatterie < 2500 mV beträgt: ▶ Batterie bei der nächsten Wartung wechseln. CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 28 In der Statusanzeige wird Leerlauf angezeigt. ▶ BHKW durch zugelassenen Fachbetrieb konservieren lassen. ▶ Elektroanbindung am bauseitigen Lasttrenner öffnen. ▶ Hinweisschild am BHKW anbringen. ▶ Für saubere und trockene Umgebung sorgen. 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 29 BHKW sofort unterbrochen. Die Unterbrechung der Stromzufuhr bewirkt Folgendes: • Das Magnetventil unterbricht sofort die Gaszufuhr. • Der Generatorleistungsschalter öffnet und trennt das BHKW vom Stromnetz. • Der Gasmotor stoppt. Bild 52 Not-Halt-Schalter Not-Halt-Schalter CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 30 30 | Umweltschutz und Entsorgung Umweltschutz und Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- den strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichtspunkte bestmögliche...
- Seite 31 In der Installationsanleitung finden Sie Informationen zu möglichen Störungen und Warnungen. Die Behebung von Störungen und Warnungen darf nur ein autorisierter Fachmann durchführen. Die Installationsanleitung finden Sie in der Anlagen- dokumentation. CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 32 Leistungsregelung Maximale Leistung Netzbezugsregelung (Option) BHKW-Startpunkt BHKW-Stoppunkt Soll-Netzbezug Motorkühlwasserregelung Beginn bei °C Minimale Leistung Abluftsteuerung Abluftventilator EIN °C Abluftventilator AUS °C Regler Abluftventilator Vorlauftemperaturregelung Vorlauftemperatur °C Regler VL-Temperatur Tab. 10 Einstellwerte 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 33 Eingabe Kennlinie cos Cos bis min. Leistung 50% Cos bei 60% Cos bei 70% Cos bei 80% Cos bei 90% Cos bei 100% Tab. 10 Einstellwerte CHP CE 70 NA 6 720 804 101 (2013/08)
- Seite 34 °C Ventil Leistung Abgas n. KAT °C Abgas n. WT °C Gemischtemperatur °C Kühlwasserdruck Betriebsstunden Startimpulse Schaltspiele GLS Mittlere Laufzeit Wartung Netzausfall Regelabschaltung Wirkarbeitszähler Gaszähler Wärmezähler Drosselklappe Ölstand Tab. 11 Betriebswerte 6 720 804 101 (2013/08) CHP CE 70 NA...
- Seite 35 | 35 Notizen CHP CE 70 NA 6 720 804 101 (2013/08)
