Konfigurieren eines Steuerungs-Nockenschaltwerks

DOK-VISMOT-VM*-08VRS**-FK02-DE-P
PLS-Master-Parameter
Parameter Beschreibung
C-0-2940 PLS1 Liste der Master-Arten
C-0-2941 PLS1 Liste der Master-Nummern
C-0-2942 PLS1 Liste der Master-Geber
C-0-2943 PLS1 Liste der Master-
Phasenoffsets
Tabelle 4-7: PLS Leitachs-Parameter für PLS-Optionskarten
Um das PLS-Konfigurationsdienstprogramm aufzurufen, wählen Sie im
Hauptmenü von VisualMotion' Inbetriebnahme
Um den Assistenten zur Konfiguration eines neuen Nockenschaltwerks zu
starten, wählen Sie Datei
Wählen Sie Steuerungs-PLS und die Nummer der Steuerung.

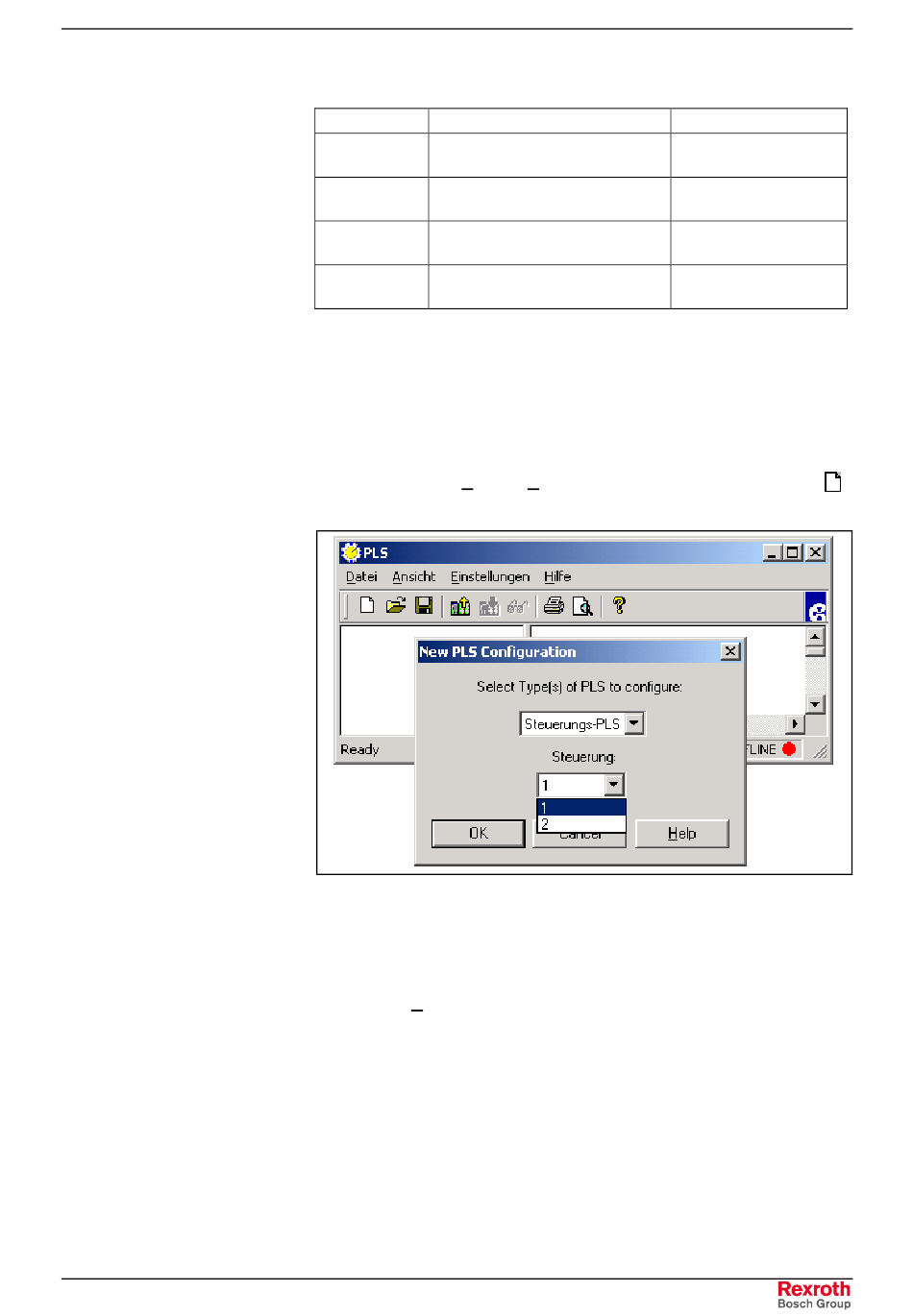

Abb. 4-4: Konfiguration eines neuen Nockenschaltwerks
Nun erscheint das Fenster PLS-Nocken; siehe Abb. 4-5: Fenster „PLS-
Nocken". Ordnen Sie die EIN-/AUS-Stellung sowie die Vorhaltezeit eines
Nockens durch Doppelklicken der Nummer des gewünschten Nockens
zu, oder unterlegen Sie die Nockennummer und betätigen Sie die
Schaltfläche Bearbeiten.
Nockenschaltwerk-(PLS)-Funktionen
⇒ ⇒ ⇒ ⇒
Neu oder klicken auf das Symbol „Neu" ( ).
4-7
Aktualisierung
Phase 2 (Lese- und
Schreibzugriff)
Phase 2 (Lese- und
Schreibzugriff)
Phase 2 (Lese- und
Schreibzugriff)
Phase 4 (Lese- und
Schreibzugriff)
⇒ ⇒ ⇒ ⇒
Nockenschaltwerk.
